胶粘式拱形走线固定电缆夹结构

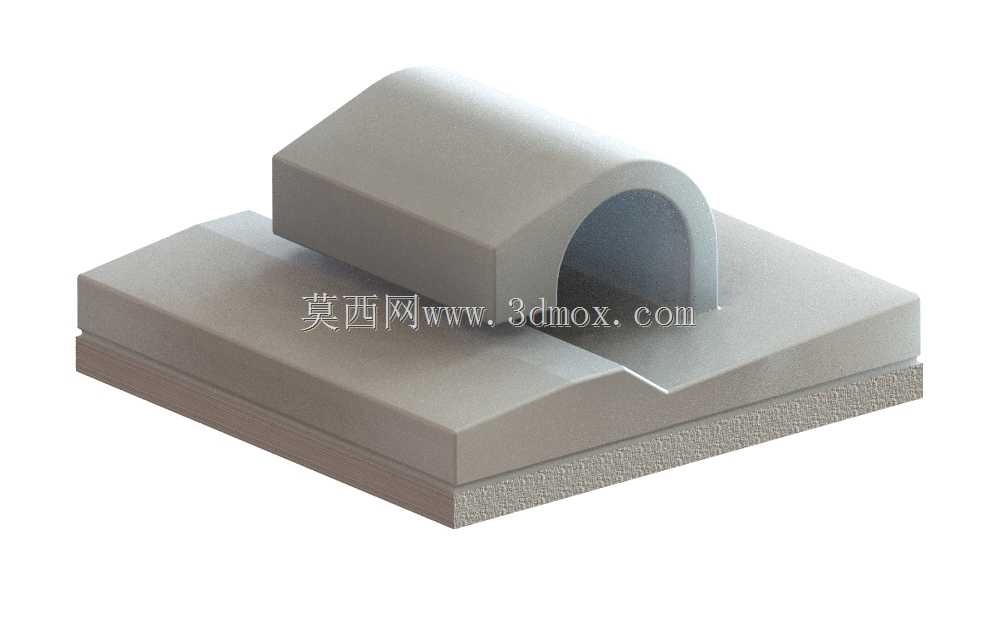

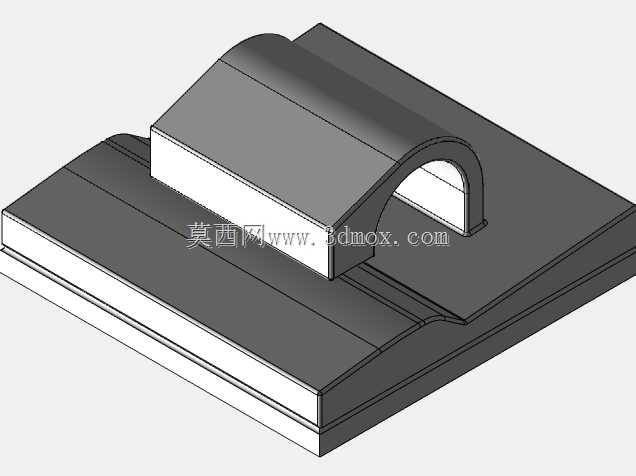

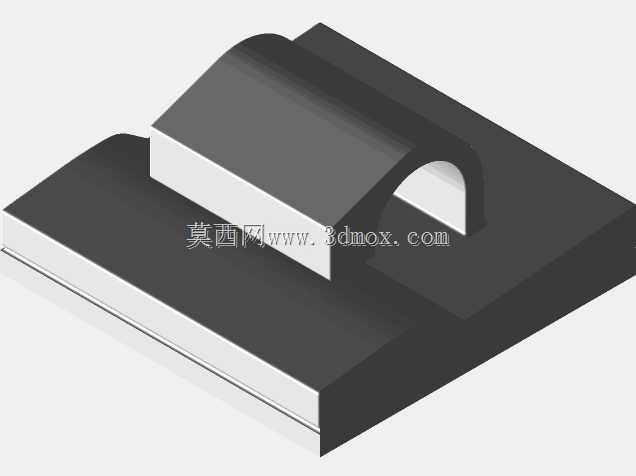

这款胶粘式电缆夹主要面向机柜内部布线、桌面设备走线、轻型自动化设备线束整理场景使用，无需在安装基面打孔，依靠底座自带的胶粘层即可完成固定，不会破坏安装面的涂层或结构完整性，适合在薄壁钣金、塑料壳体、玻璃面板这类无法攻丝打孔的安装面上使用。从结构设计来看，底座为带圆角的矩形平板，底部整面覆盖背胶粘贴区域，粘贴面做了细微的磨砂纹理处理，能够提升背胶与基面的接触摩擦力，避免长期使用后出现滑移脱落的问题。上方的拱形穿线腔为半圆过渡结构，腔体内壁做了顺滑的圆角处理，没有尖锐棱角，穿线时不会划伤电缆外绝缘层，拱形顶部做了加厚处理，能够提升整体结构强度，即便线束受到一定的拉扯力，也不会出现拱形结构断裂变形的问题。底座与拱形腔体的衔接位置做了渐变圆弧过渡，没有应力集中的直角结构，注塑成型时能够减少缩痕，同时长期受力下也不会在衔接位置出现开裂问题。安装边界方面，底座的长宽尺寸适配常规小规格线束固定需求，粘贴时只需要保证安装基面清洁无油污、无浮尘，将背胶离型纸撕掉后对准安装位置按压数秒即可完成固定，固化后能够承受常规线束的径向拉扯力，适合固定直径在拱形腔体内径范围内的控制电缆、信号线缆、小型电源线。设计时充分考虑了注塑生产的工艺性，整体结构壁厚均匀，没有过厚的胶位区域，成型后不易出现翘曲变形，拱形腔体的脱模斜度设置合理，生产时无需复杂的抽芯结构即可顺利脱模，能够有效降低量产的模具成本。实际使用中，这类胶粘电缆夹相比螺丝固定的线夹，安装效率更高，不需要额外准备螺丝、打孔工具，单人即可快速完成整段线束的固定排布，在小批量设备装配、现场布线整改场景下的适配性更强。拱形腔体的开口高度与宽度经过匹配设计，既能够保证线缆顺利穿入，又能对穿入的线缆起到有效的限位作用，避免线缆从夹体内脱出，同时不会过度挤压线缆外被，防止长期挤压导致绝缘层老化破损。底座的边缘做了薄边过渡处理，粘贴后底座边缘与安装基面的贴合度更好，不会出现边缘翘起积灰的问题，在洁净车间内的设备布线场景下也能满足使用要求。
