便携式移动充电适配器结构设计方案

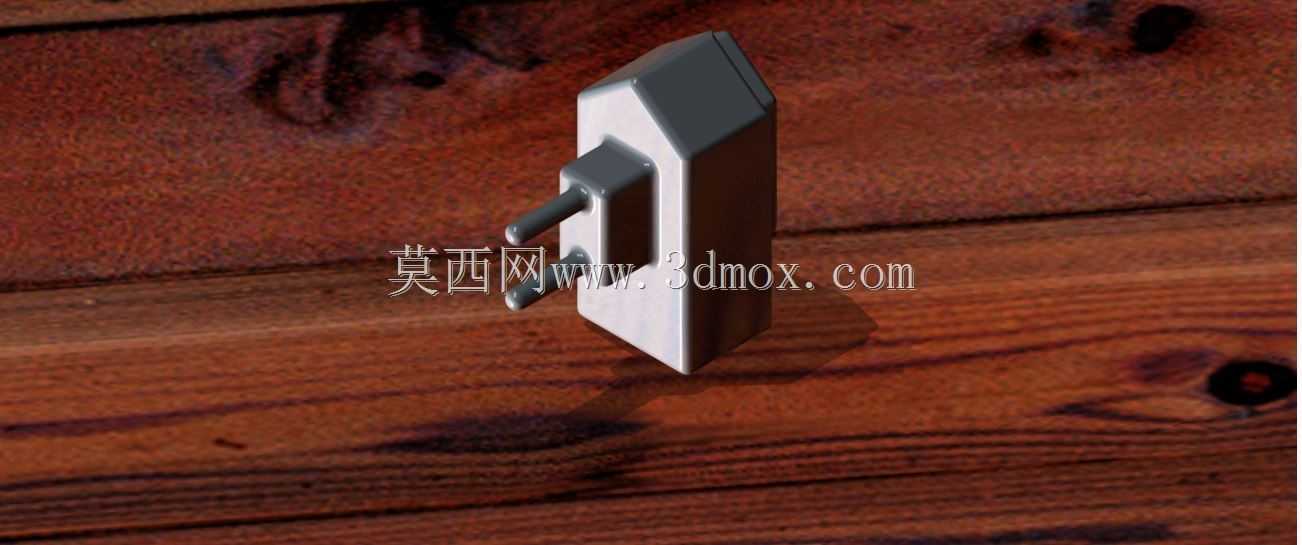

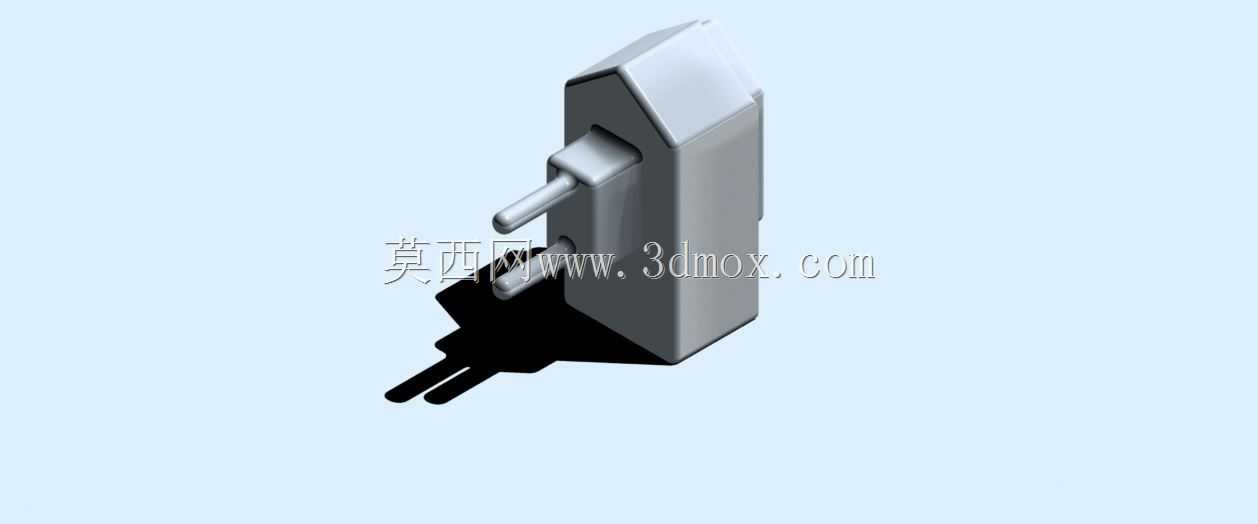

日常消费电子配套的充电类配件，是移动终端使用场景中不可或缺的供电转换部件，这款充电适配器的结构设计，围绕民用低压供电转换的实际需求展开，整体采用一体化注塑外壳的封装形式，插脚部分直接与内部整流电路模块做固定连接，省去额外的转接固定结构，既压缩了整体装配公差，也能降低长期插拔带来的结构松脱风险。从实际使用场景来看，这类适配器需要适配常规墙面86型插座、桌面插排、旅行转换插座等多种取电接口，因此插脚的伸出长度、相邻插脚的中心距严格遵循民用两相插头的通用尺寸规范，插脚根部做了圆弧过渡的加强筋设计，避免反复插拔受力后出现插脚弯折、根部开裂的问题。外壳的分模线设置在壳体侧棱位置，合模后做平滑打磨处理，既不会在握持插拔时硌手，也能减少日常使用中灰尘、飞溅水渍从合模缝隙渗入内部的概率，壳体表面采用细磨砂纹理处理，兼顾握持摩擦力与外观耐刮擦性能，不会因为日常放置、插拔摩擦留下明显划痕。内部腔体的布局上，高压整流区域与低压输出区域做了物理隔离挡筋设计，既符合安规设计的爬电距离要求，也能在元器件发生异常发热时，避免热量直接传导至外壳对应区域造成局部温度过高，输出端的USB接口固定在壳体端部的定位槽内，接口周围做了0.3mm的凸起围边，在数据线插拔受力时，外力会直接传递到壳体结构上，不会拉扯内部焊接的电路引线。整体外形采用切角长方体的造型，在插排多插位同时使用的场景下，相邻适配器之间不会出现互相干涉占位的问题，壳体的厚度控制在常规握持插拔的舒适尺寸范围内，单手握持插拔时施力点刚好落在壳体中部的防滑区域，不需要额外施加过大的力就能完成插拔操作。考虑到旅行携带的使用需求，壳体边缘全部做了R2以上的圆角处理，放在背包、口袋中携带时不会刮蹭其他随身物品，整体结构没有外露的尖锐边角，日常使用的安全性也得到保障。内部元器件的固定采用卡槽定位加少量热熔胶点固的方式，不需要额外设置螺丝柱，既压缩了壳体内部的冗余空间，也减少了装配工序，提升批量生产的装配效率，同时壳体内部预留了少量的散热空腔，在持续充电输出的工况下，内部元器件产生的热量可以通过空腔内的空气对流均匀传导到整个壳体表面散热，避免局部热量堆积影响元器件使用寿命。
