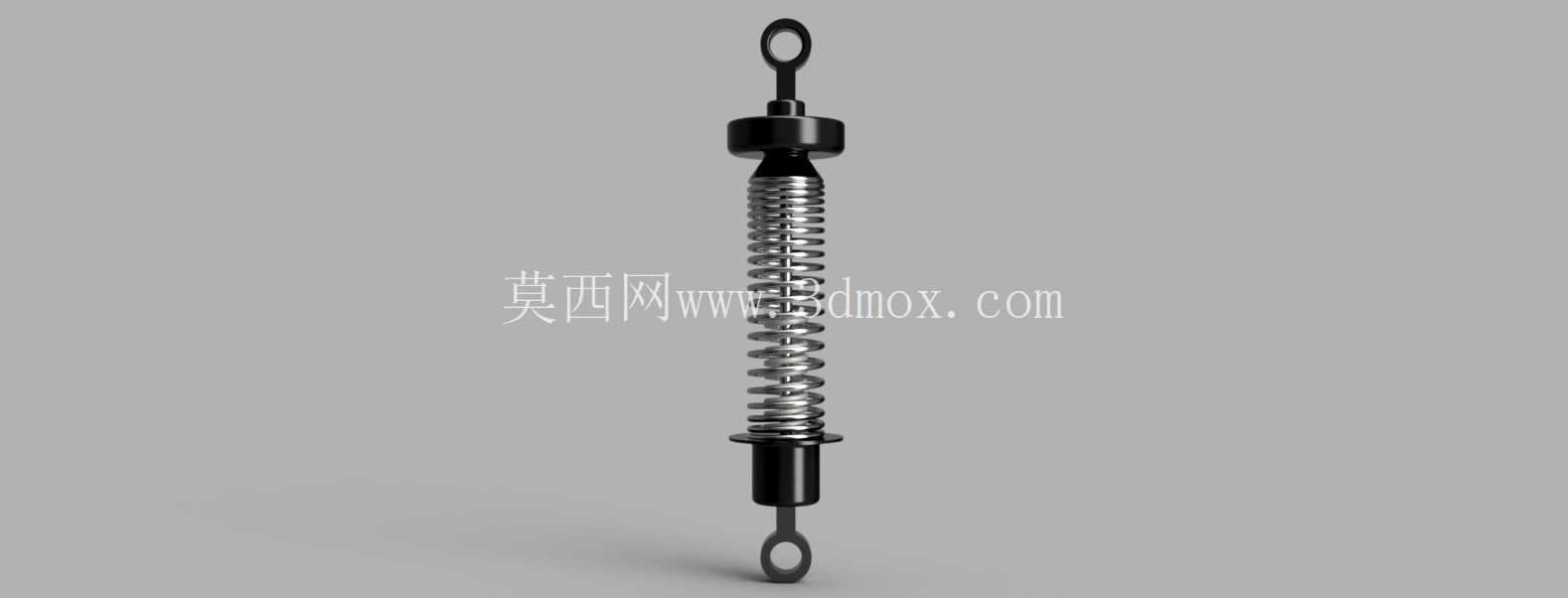

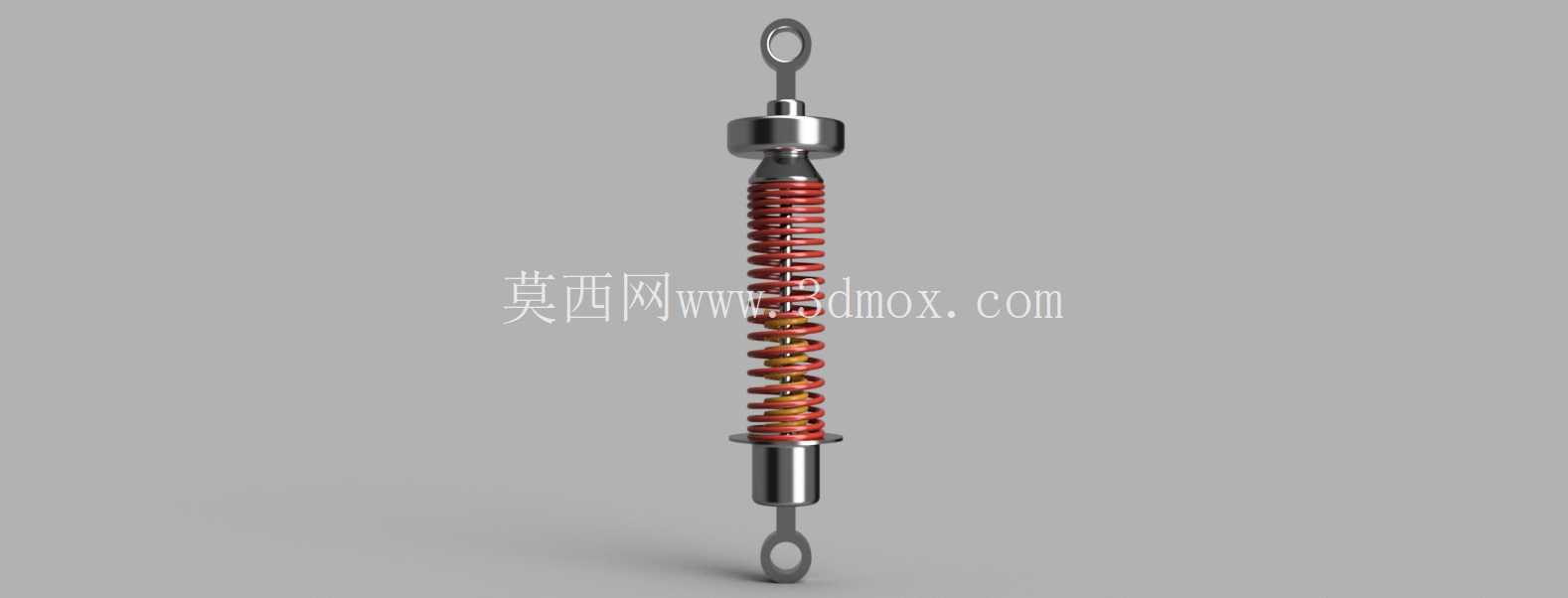

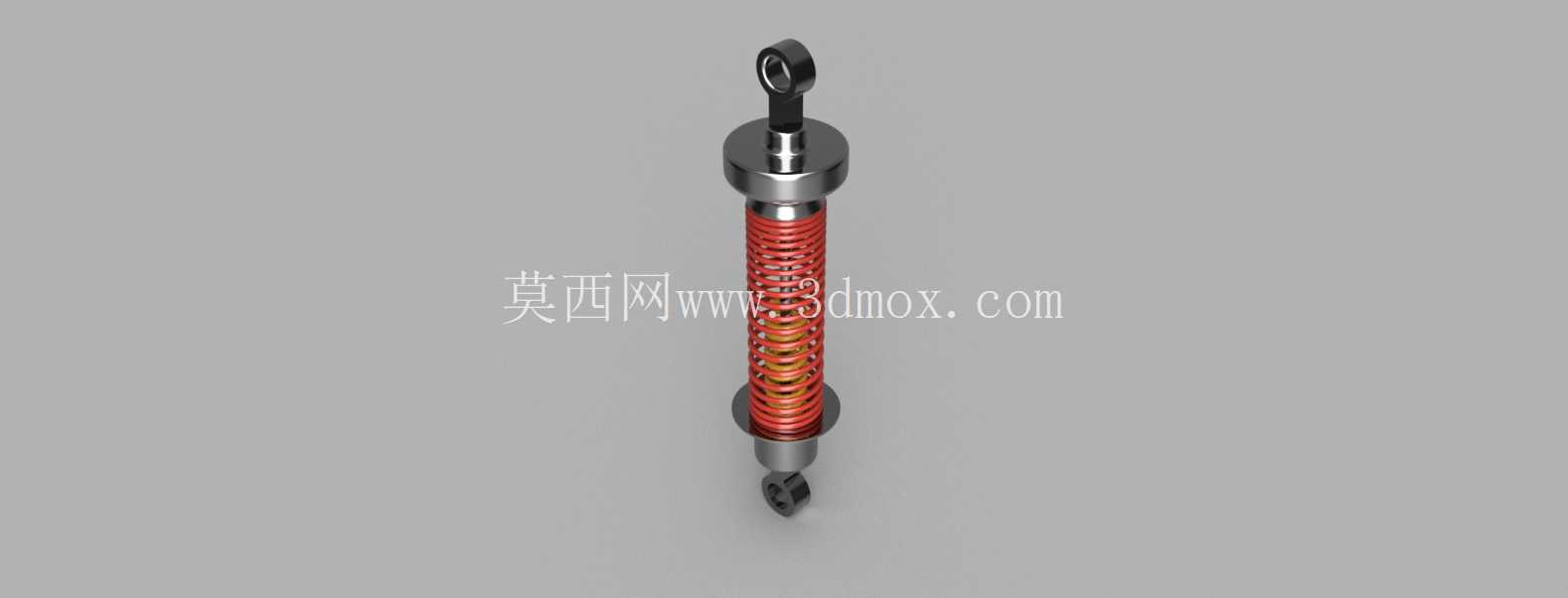

带阻尼缓冲功能的悬架减震构件

　　这类带螺旋弹簧的阻尼悬架构件，常见于小型非道路代步设备、轻型作业机具的行走机构中，也可作为小型试验台架的隔振缓冲单元使用，核心作用是过滤行进或作业过程中产生的竖向冲击载荷，避免刚性冲击传递到设备主体结构，降低结构件疲劳损坏概率，同时提升作业或行进过程的平稳性。从结构组成来看，构件上下两端均设置了带通孔的吊耳式连接端，这种铰接式的连接结构可以适配安装面存在小幅角度偏转的工况，避免安装过程中出现别劲、附加应力过大的问题，安装时仅需匹配对应直径的连接销轴，加装轴向限位挡圈即可完成固定，不需要额外加工复杂的安装定位面，适配性较强。

　　中间的螺旋弹簧作为主要弹性承载元件，刚度经过匹配设计，在额定载荷范围内可以提供线性的弹性恢复力，弹簧内侧嵌套的阻尼芯体则负责吸收弹簧往复伸缩过程中产生的振动能量，避免出现弹簧反复弹跳的余振问题，让冲击能量可以在几次伸缩循环内快速耗散，不会出现持续的振荡。设计这类构件的时候，首先要根据目标承载设备的整备质量、单轮承载上限确定弹簧的线刚度，既要保证额定静载下弹簧的压缩量处于合理区间，避免出现触底失效的问题，也要防止刚度过大导致缓冲效果不足，失去减震的意义；其次要匹配阻尼芯的阻尼系数，阻尼过大会导致缓冲行程变硬，冲击直接传递到主体结构，阻尼过小则无法快速抑制振动，会出现多余的弹跳动作。

　　从安装边界来看，构件处于完全伸展的自由状态时，上下连接孔的中心距是核心安装尺寸，选型时需要核对设备悬架摆臂的安装点间距，预留足够的压缩行程空间，一般来说最大压缩行程要达到自由长度的30%左右，才能应对常规工况下的冲击载荷，同时要注意弹簧外径与周边结构件的间隙，避免伸缩过程中弹簧与周边零件发生剐蹭，导致弹簧表面涂层损坏、提前出现锈蚀断裂的问题。实际应用场景中，这类小型悬架构件除了用在轻型行走设备上，也可以改装在小型便携作业机具的支撑脚位置，降低作业过程中振动传递到操作人员手部的强度，减少职业性振动损伤的风险；部分小型自动化输送线的隔振支架上，也会采用同结构的缓冲单元，降低输送过程中振动对精密输送物料的影响。

　　结构细节上，上下连接端与阻尼芯的连接部位都设置了限位凸台，弹簧两端分别抵靠在上下凸台的端面上，不需要额外的弹簧固定卡扣，装配时直接将弹簧套在阻尼芯外侧，再将上下连接端与阻尼芯杆锁紧即可，装配工序简单，后期维护更换弹簧或者阻尼芯的时候，只需要拆开一端的连接锁止结构就能完成零件更换，不需要整体报废整个构件，维护成本较低。需要注意的是，这类构件的铰接连接孔内需要定期加注润滑脂，减少销轴与孔壁的磨损，避免配合间隙过大导致行驶或作业过程中出现异常异响、连接松旷的问题；弹簧表面的防腐涂层如果出现磕碰破损，要及时做补漆处理，避免弹簧钢丝在潮湿环境下出现锈蚀，导致有效承载截面减小，引发弹簧断裂失效。在建模过程中，螺旋弹簧的建模要严格按照节距、中径、钢丝直径的参数绘制，保证弹簧在压缩到并圈状态下的长度与实际设计值一致，避免干涉检查时出现误差；阻尼芯的缸体与活塞杆的配合间隙要按照实际公差要求预留，保证虚拟装配时的配合关系与实际生产状态一致，上下吊耳的通孔位置度要严格控制，确保安装时两个连接孔的同轴度符合装配要求，避免安装时出现强制装配导致的附加应力。
