异径同心过渡连接套结构设计

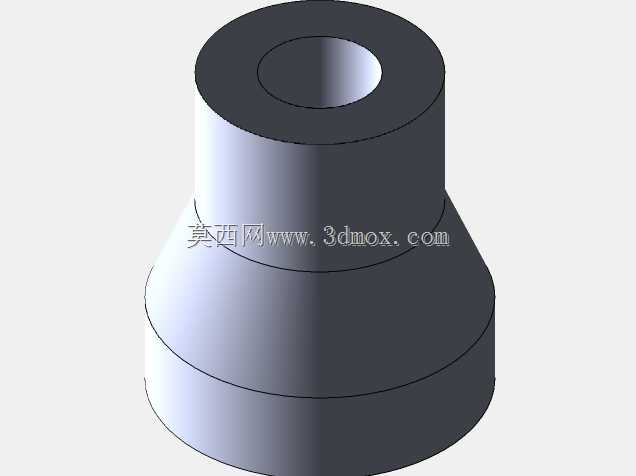

这类同心异径过渡连接结构，在流体输送管路、气动系统回路、液压管线布设场景中应用十分广泛，核心作用是实现两种不同通径管路的平顺对接，避免通径突变带来的介质流阻激增、局部紊流、压力损失过大等问题，同时也能在不同规格执行元件的接口转接场景中承担适配作用。从结构形态来看，该零件采用三段式同轴设计，上端为等径直筒段，中间为平滑过渡的锥面段，下端为直径更大的等径直筒段，整体为中空回转体结构，中心通孔沿轴向贯通，所有回转面均保持严格同轴度要求，避免装配后出现管路偏斜、密封面错位的问题。设计这类零件时，首先要匹配两端对接管路的外径与内径尺寸，上端直筒段的内径与外径需适配小规格管路的连接公差，下端直筒段的尺寸则对应大规格管路的安装要求，中间锥面的锥度取值需要兼顾流道平顺性与结构强度，锥度过大会导致介质流向突变角度大，增大局部阻力损失，锥度过小则会拉长零件整体轴向长度，占用过多安装空间，常规工况下锥段的母线与轴线夹角控制在15度到30度区间，既能保证流道过渡平滑，也能控制零件的整体轴向尺寸在合理范围内。零件的壁厚设计需要结合应用场景的工作压力确定，低压气动场景下壁厚可适当取薄，高压液压或者有腐蚀介质的输送场景中，需要在计算壁厚的基础上预留足够的腐蚀余量与强度裕度，同时两端直筒段的外圆面需要根据连接形式加工对应的结构，若采用卡套式连接则需要保证外圆的圆柱度与表面粗糙度，若采用焊接连接则需要在端部加工适配的焊接坡口，若采用螺纹连接则需要在外圆或者内孔加工对应规格的管螺纹。安装边界方面，该零件为同轴回转结构，安装时仅需保证两端对接管路与零件轴线重合，径向占用空间为下端大端外径的外接圆范围，轴向占用长度为零件总高加上两端管路插入或者连接的预留尺寸，不会产生额外的偏心载荷，对安装空间的规整度要求较低，在紧凑布设的管路系统中也能顺利布置。实际应用中，这类过渡连接套还可根据工况需求选用不同的加工材质，普通水气管路可选用普通碳钢做镀锌防锈处理，腐蚀介质场景可选用不锈钢或者工程塑料材质，气动回路中也可选用铝合金材质实现轻量化，不同材质的零件在结构尺寸一致的前提下可实现互换，降低备件储备的品类压力。结构设计时还需注意各段衔接位置的圆角处理，直筒段与锥面的衔接位置避免出现尖锐棱角，一方面减少加工过程中的应力集中，提升零件的承压能力，另一方面也能避免流道内的尖锐棱角对介质流动产生干扰，减少长期输送含颗粒介质时的局部冲蚀磨损，延长零件的实际使用寿命。
