联想65W20V笔记本电源适配器结构

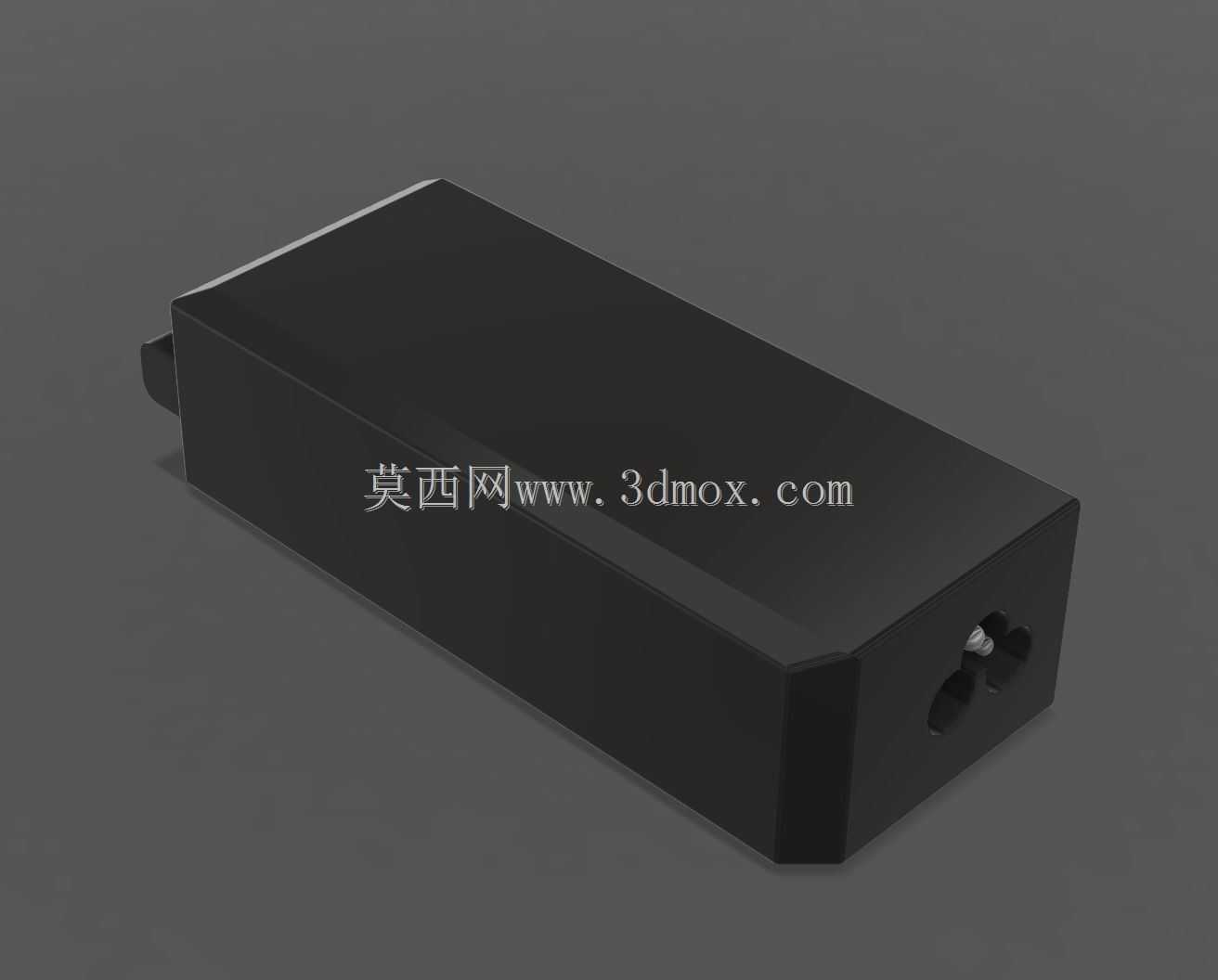

日常做消费电子周边结构建模时，笔记本电源适配器是很常见的逆向参考对象，这款联想65W规格的20V输出电源组，在日常办公设备配套、小型便携电子设备供电场景中覆盖极广，不管是替换同规格故障电源，还是做桌面供电集成改造、嵌入式设备外接供电适配，都能用到对应的结构参考。从实际使用场景来看，这类电源需要长期插在市电插座上，输出端对接笔记本的DC供电接口，要兼顾墙插使用的空间占用、桌面摆放的防滑稳定性，还有线材弯折处的抗疲劳设计，建模时这些细节都不能忽略。

从功能特性来看，这款电源额定输出20V电压、65W功率，刚好覆盖多数轻薄本的满载供电需求，内部要容纳整流电路、变压模块、滤波电容还有保护电路，外壳的内部筋位设计需要刚好卡住PCB板，避免日常挪动、跌落时内部元件移位，同时外壳的接缝处要做卡扣配合少量超声焊线的结构，保证组装后接缝均匀，没有明显翘边，也能阻挡日常泼溅的少量液体渗入内部。设计思路上，外壳整体采用切角长方体造型，没有多余的突出结构，输入端采用国标两插的内凹接口，不用的时候可以把线材收纳到旁边？不对，这款是固定输出线的设计，输出线从壳体一端的出线口伸出，出线口位置做了加长的应力释放胶套，避免线材反复弯折后外皮断裂、内芯折断。

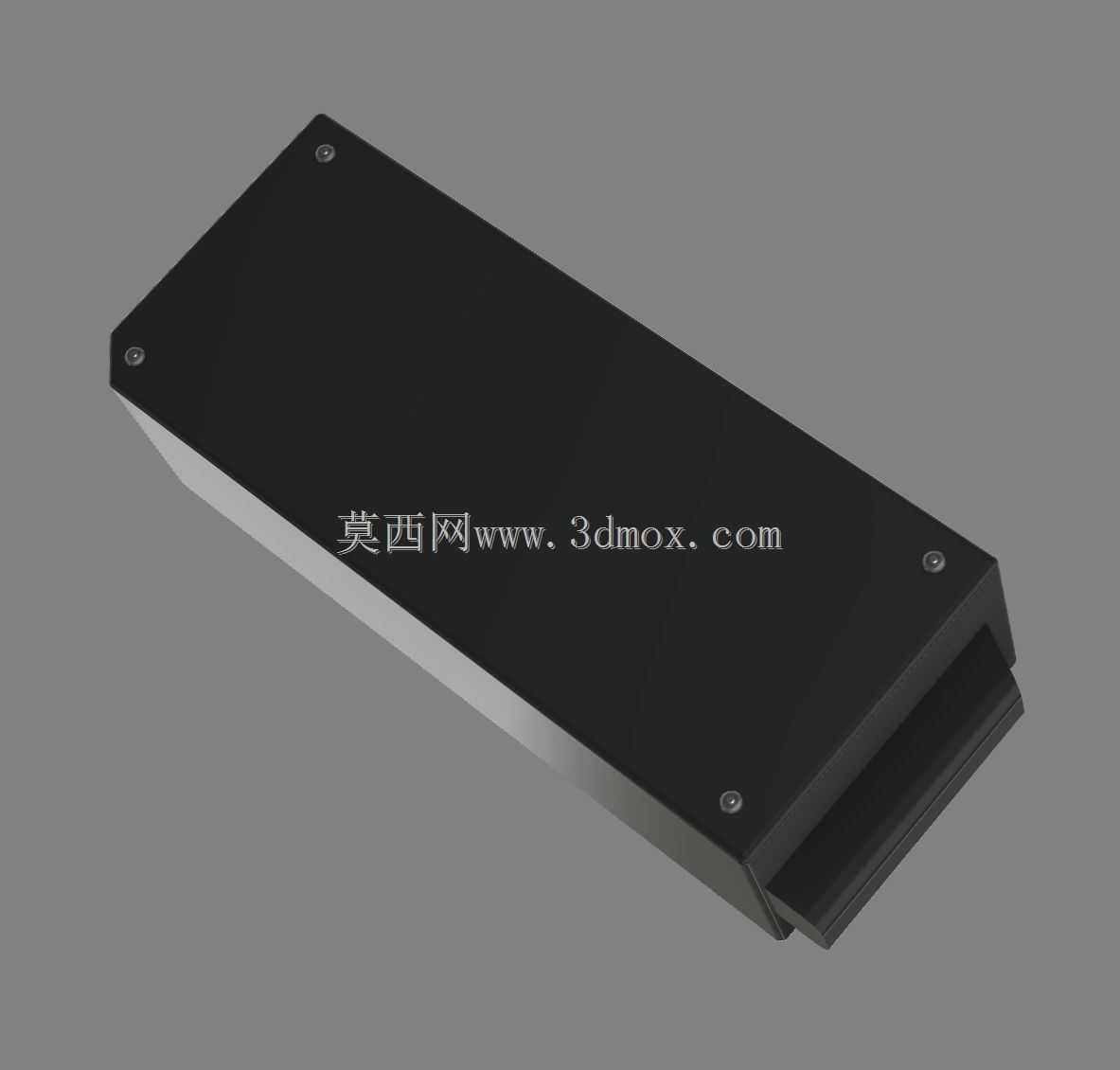

外形尺寸方面，整体壳体长度控制在110mm左右，宽度45mm，厚度28mm，这个尺寸刚好能在插在墙插时不遮挡相邻的插座位置，安装边界上要注意，输入端插脚的突出长度是18mm，插入墙面插座后，壳体和墙面的间隙控制在3mm以内，不会因为间隙过大导致插接受力不稳，壳体底部做了四个细小的圆形防滑胶垫凹槽，摆放时可以粘贴胶垫增加摩擦力，避免桌面轻微震动时电源滑落。建模的时候要注意壳体的拔模角度，外表面做1度的拔模斜度方便注塑脱模，内部的卡扣位置要做均匀的壁厚，避免注塑时出现缩痕，表面采用细晒纹处理，不容易残留指纹和划痕，日常使用中更耐磨损。另外输出端的接口是标准的联想方口带针接口，建模时要严格匹配接口的插拔公差，保证和设备对接时松紧适度，不会出现接触不良或者插拔过紧的问题，接口内部的金属针位置要做定位结构，避免组装时针脚偏移导致供电故障。
