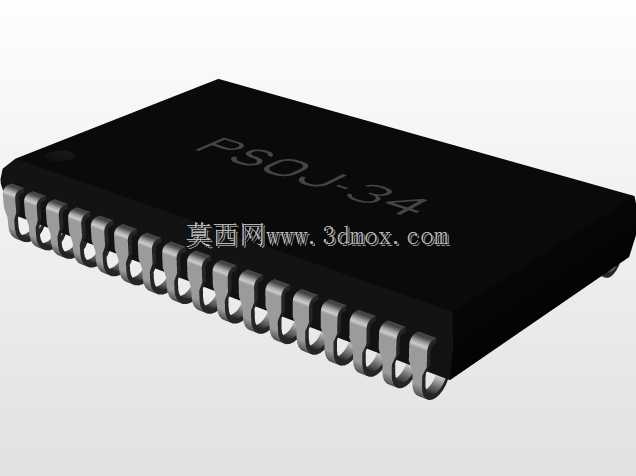

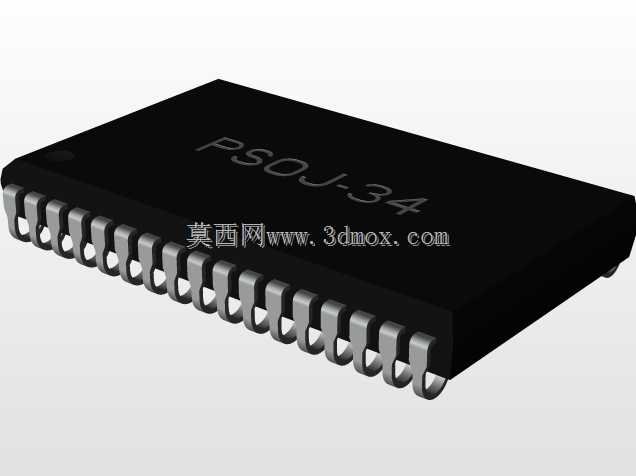

PSOJ34引脚SMD芯片三维封装结构

在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装类芯片的封装三维模型是结构干涉校验、焊盘设计匹配、钢网开孔校核的核心参考依据，这款PSOJ34引脚的SMD封装模型，完全贴合量产器件的实际外形公差要求，可直接导入PCB结构设计软件完成整板的空间布局验证。做板级结构设计时最容易忽略的就是塑封本体的边缘拔模斜度、引脚共面度公差带来的装配干涉问题，很多工程师在选型阶段只参考 datasheet 上的二维尺寸标注，忽略了引脚成型后的实际空间占位，等到SMT试产时才发现芯片和周边屏蔽罩、接插件、高电容的空间间隙不足，不得不临时改板耽误项目进度。这款模型在建模阶段就还原了量产器件的真实成型特征：塑封本体的边角做了符合注塑工艺要求的小圆角过渡，引脚采用鸥翼型成型结构，每一个引脚的弯折弧度、末端焊盘接触段的平面度都和实际量产器件保持一致，引脚间距严格按照1.27mm的标准节距设置，避免了建模时引脚位置偏差导致的焊盘对中误差。从安装边界来看，这款芯片塑封本体长度22.42mm、宽度12.7mm，设计PCB焊盘时需要在本体周边预留至少0.5mm的工艺间隙，引脚伸出本体的长度要匹配SMT贴装的偏移公差要求，钢网开孔时要对应引脚的接触面积做适当的缩孔处理，避免回流焊时出现连锡、虚焊问题。在做整机结构的堆叠设计时，这款模型可以直接用于校验芯片上方的散热片、结构件的空间距离，尤其是在高密度布局的电源板、通信接口板上，准确的封装模型能提前规避装配时的结构冲突，减少打样迭代次数。不同于很多简化建模的封装库文件，这个模型还原了塑封表面的丝印标识区域特征，引脚的金属质感、塑封本体的哑光表面特征都和实物一致，在做产品的渲染展示、装配工艺动画制作时也能直接调用，不需要额外做外观细节的调整。对于做SMT工装夹具设计的工程师来说，准确的封装外形尺寸是设计定位治具、吸嘴选型的关键参考，模型上的引脚位置、本体外形公差都控制在工业设计允许的范围内，能直接用于治具的定位槽、压块结构的设计参考，避免治具加工完成后出现定位不准、压伤引脚的问题。
