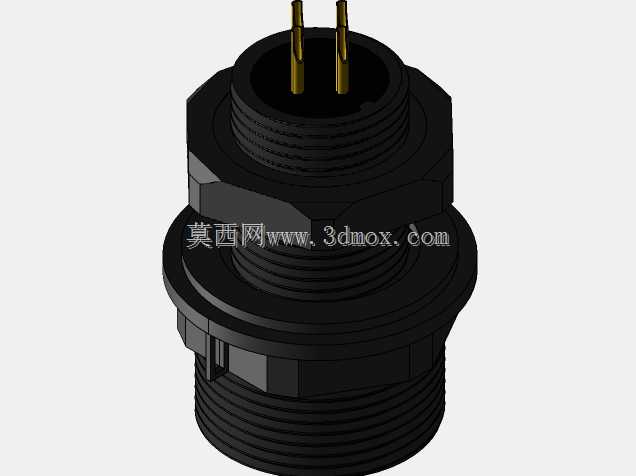

穿板式两芯防水连接器结构设计

该穿板式两芯防水连接器主要应用于户外电气设备、工业传感系统、景观照明工程等需要线缆穿舱连接的场景，核心作用是实现设备内外侧电路的可靠导通，同时阻断水汽、粉尘沿线缆安装间隙进入设备腔体，避免电路短路、触点氧化等故障。从结构设计来看，整体采用六角主体加双侧外螺纹的构型，中部的六角凸台是安装受力位，适配标准开口扳手完成锁紧操作，避免安装过程中主体跟转损伤密封面；两端外螺纹分别适配设备舱壁外侧的锁紧螺母与内侧的线缆端接头，螺纹规格统一采用常见的公制细牙螺纹，兼顾连接强度与密封压紧力的均匀传递。触点部分采用黄铜镀金插针，插针根部做了台阶式嵌装结构，与主体内部的绝缘基座过盈压合，保证插针在反复插拔过程中不会出现松动偏移，插针的伸出长度经过匹配设计，既保证对接时的有效接触深度，又避免插针过长导致对接偏斜时出现弯折风险。绝缘基座采用耐温工程塑料注塑成型，基座与主体内壁之间设置了环形密封槽，装配时嵌入丁腈橡胶O型圈，当外侧锁紧螺母压紧舱壁时，O型圈产生均匀形变填充舱壁与连接器主体之间的间隙，实现IP67级的静态密封效果。安装边界方面，中部六角凸台的对边尺寸适配常规扳手操作空间，穿板安装时需要在舱壁上开设对应螺纹大径的光孔，舱壁外侧预留的螺母锁紧空间不小于六角凸台的外接圆直径，避免安装工具与周边结构产生干涉；尾部螺纹端的线缆接入位置做了锥面导向，方便线缆护套套入后通过压紧螺母实现线缆处的径向密封，同时能承受一定的线缆拉拽力，避免外力直接作用到插针焊接点上。设计过程中重点平衡了密封可靠性与装配便捷性，所有棱角位置都做了R0.3以上的倒角处理，既避免装配时割伤操作人员与线缆护套，也减少注塑成型时的应力集中问题，主体的外表面做了哑光磨砂处理，提升户外使用时的耐老化性能，减少长期紫外线照射导致的材质脆化问题。
