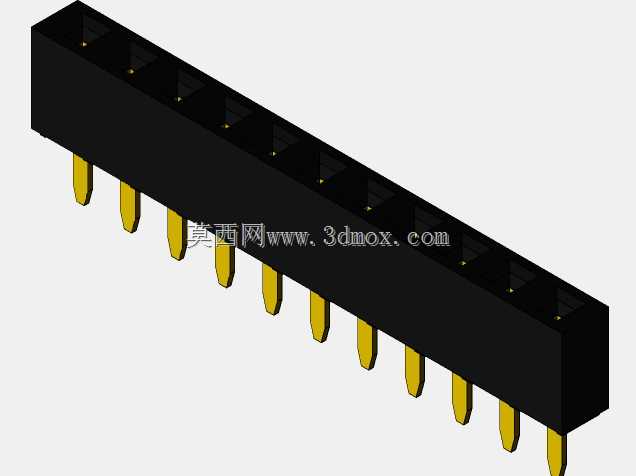

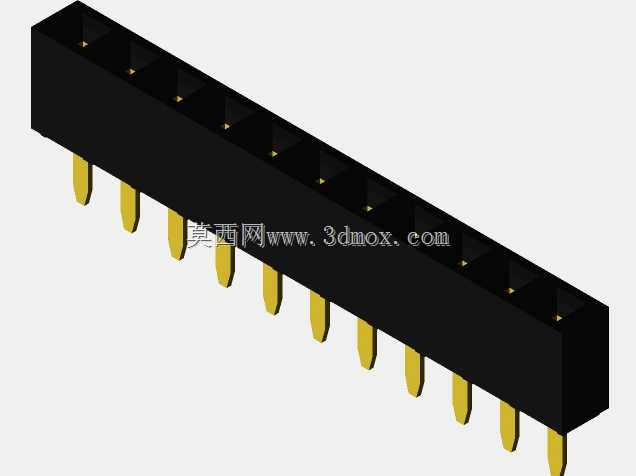

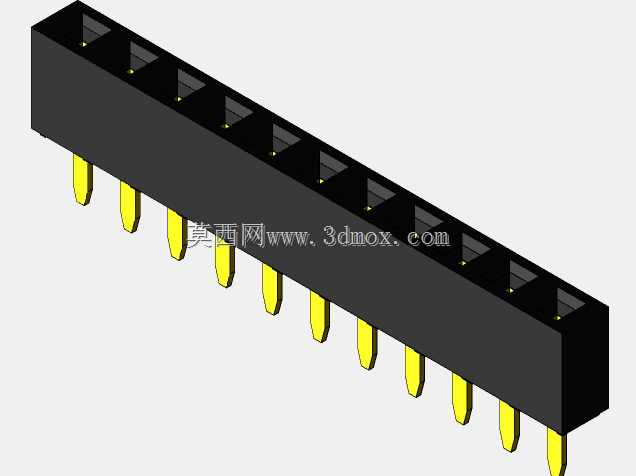

11针内螺纹收割台THT直插排母连接器

这款直插式排母连接器多用于农业收割设备的电控信号转接场景，在收割台的线束集成布局中，承担板对线、板对板的信号稳定传输作用，适配收割作业中多组传感器、执行元件的线路接驳需求，能在田间作业的振动、粉尘环境下保持接触可靠性，避免信号中断导致的作业故障。设计阶段优先考虑THT通孔焊接的安装强度，插针采用直插式结构，焊接后与PCB板的结合力更强，可承受设备运行过程中的持续振动，不会出现松脱移位问题；内螺纹结构的设计，是为了配套收割台现有线束端的锁紧螺钉，插合后可通过螺钉锁定对接位置，防止作业颠簸导致接插件脱开，相比无锁紧结构的普通排母，抗振性能提升明显，适配农机作业的复杂工况。外形尺寸上，整体节距设定为2.54mm，属于行业通用的标准接插件节距，可兼容常规的PCB板孔位布局，不需要额外定制开孔；整体长度28.44mm，对应11个针位的排布空间，宽度5mm、高度5mm的窄体设计，能适配收割台电控板上紧凑的安装空间，不会占用过多板上布局位置，给周边其他元件预留足够的装配间隙。安装边界方面，插针伸出塑胶本体的长度经过适配调整，可匹配1.6mm-2.0mm厚度的常规PCB板，过波峰焊时插针透锡长度符合焊接工艺要求，不会出现透锡不足或者插针过长顶到板面对侧元件的问题；塑胶本体采用耐高温的工程塑料材质，可承受波峰焊的高温冲击，不会出现本体变形、针位偏移的问题。从实际选型角度看，这款排母的针位数量刚好匹配收割台上11路信号的传输需求，不需要多余针位造成空间浪费，也不会因为针位不足需要额外增加接插件数量，简化了线束布局的复杂度；内螺纹的锁紧结构不需要额外增加卡扣等配件，装配时直接通过螺钉锁紧即可，操作便捷，适合农机生产线上的快速装配需求，也方便后期维护时的拆装更换。建模过程中严格按照实际安装尺寸还原，塑胶本体的定位柱、插针的倒角、内螺纹的牙距都按照实物参数绘制，可直接用于PCB板的布局干涉检查、装配模拟，提前验证接插件与周边元件的间隙是否足够，避免实际生产时出现装配干涉问题。
