PBGA420表面贴装芯片封装三维结构

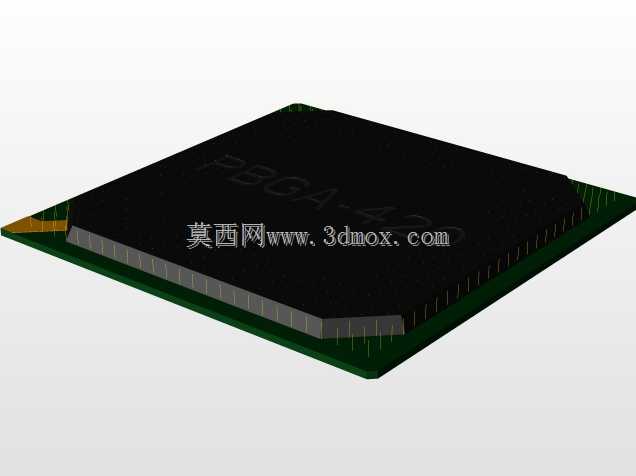

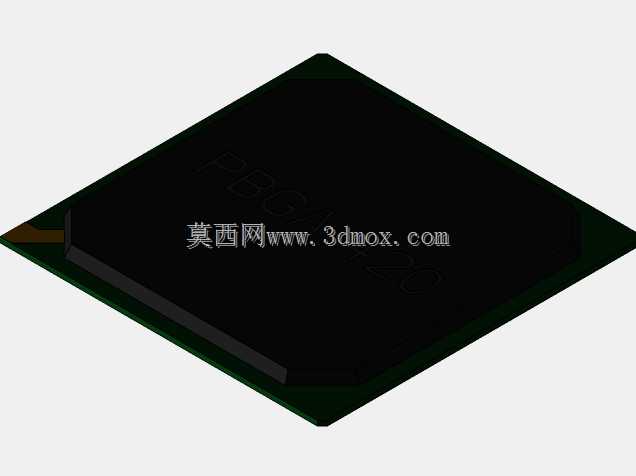

在高密度电子组装产线的PCB设计环节，PBGA封装器件的布局合理性直接决定整板的信号完整性与焊接良率，这类420球的塑封球栅阵列器件，目前广泛应用在工业控制主板、高端通讯板卡、嵌入式计算模块的核心电路中，承担主控芯片与外围电路的高密度互联功能。做结构设计时首先要卡准安装边界，该器件本体长宽均为35mm，焊球节距为1.27mm，设计PCB焊盘时需要严格对应每一个焊球的坐标位置，预留的钢网开口尺寸要匹配焊球直径，避免回流焊过程中出现连锡、虚焊、球窝等焊接缺陷。不同于传统QFP封装的引脚外伸结构，PBGA的焊球全部位于器件本体底部，做三维建模时不能只绘制外部可见的塑封本体，必须还原底部焊球的排布规律、塑封体的边角倒角、本体表面的丝印区域基准，这样在做整板装配干涉检查时，才能准确核算器件与周边散热片、加固框架、相邻高元件的安全间隙。实际选型应用中，这类1.27mm节距的PBGA器件对PCB的平整度要求较高，建模时需要标注清楚器件本体的最大厚度公差，给后续的工装压装、回流焊轨道高度设置提供准确的尺寸参考。设计思路上要优先还原器件的真实装配特征，包括底部焊球的突出高度、塑封体边缘的脱模斜度，不能做简化的方块处理，否则在做热仿真分析时，会因为模型与实物的接触面积偏差，导致结温计算结果出现较大误差。在做整机结构的抗震分析时，准确的PBGA模型还能帮助工程师核算焊点的应力分布，提前优化板卡的固定点位置，避免长期震动工况下出现焊点开裂失效。很多初入行的结构工程师在做PCB封装库建模时，容易忽略焊球的圆弧特征，直接用圆柱代替焊球，导致后续生成的钢网文件、装配检查步骤出现尺寸偏差，这个模型完整还原了从塑封本体到每一个底部焊球的结构特征，可直接用于封装库调用、整板装配干涉检查、生产制程的工装设计环节，适配表面贴装产线的全流程设计需求，不管是做回流焊治具的设计，还是做板卡的散热结构匹配，都能提供精准的尺寸基准。
