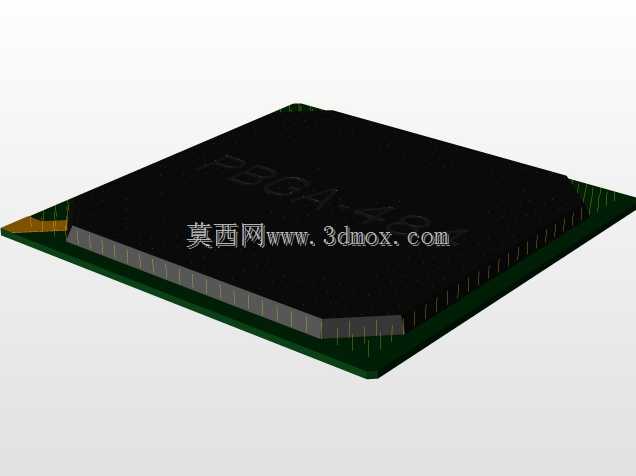

PBGA484塑封球栅阵列封装芯片三维结构

在消费电子、工业控制板卡、通信设备的PCB布局设计环节，PBGA封装器件的三维建模是结构干涉校验、贴片工艺仿真的核心基础资料，这款484球的PBGA器件模型，完全贴合实际量产器件的外形与安装边界，可直接导入板级装配文件完成空间校核。从实际应用场景来看，这类1.27mm节距的PBGA器件多用于主控芯片、FPGA、高性能处理器的封装载体，在板卡装配时需要匹配对应的焊盘钢网、回流焊温度曲线，建模时严格还原了本体35mm见方的外形尺寸，底部焊球的凸台高度、本体边缘的倒角细节都做了精准复刻，能帮助结构工程师在设计阶段就提前规避器件与周边散热片、加固件、连接器的空间干涉问题。做这类表贴封装器件的建模，核心思路是优先保证安装基准的准确性，首先以器件底部焊球所在平面为Z向基准面，中心对称点为XY原点，所有尺寸都从实际器件的封装规格书提取，本体塑封部分的边缘拔模斜度、顶面丝印区域的凹陷、边角的圆弧过渡都按照实物比例还原，没有做多余的简化处理，避免在做热仿真、结构跌落仿真时因为模型细节缺失导致计算结果偏差。不同于插件类器件，PBGA作为表面贴装器件，其安装边界的控制尤为关键，建模时特意标注了器件本体的最大外形轮廓、焊球阵列的分布范围、器件顶部的允许接触高度，在做整机装配时，工程师可以直接调用这个模型完成板卡堆叠的空间计算，不需要再额外核对二维规格书的尺寸参数。在通信交换机、工业伺服驱动器、高端显卡这类高密度板卡设计中，PBGA器件周边往往要布置去耦电容、散热固定柱、屏蔽罩支架，精准的三维模型能让布局工程师在布线阶段就同步完成结构空间的预留，减少后期打样后出现的装配干涉问题，同时也能为贴片厂的吸嘴选型、载带设计提供直观的外形参考，避免因为器件外形尺寸偏差导致贴片过程中出现吸嘴吸附不稳、器件偏移的问题。建模过程中没有对焊球做过度简化，每个焊球的球形轮廓、相对位置都严格按照1.27mm节距的阵列排布，能直接用于焊点可靠性仿真的模型前处理，减少工程师重复建模的工作量，塑封本体的材质分色也做了区分，方便在装配体中快速识别器件类型，提升整体装配的可视化效果。
