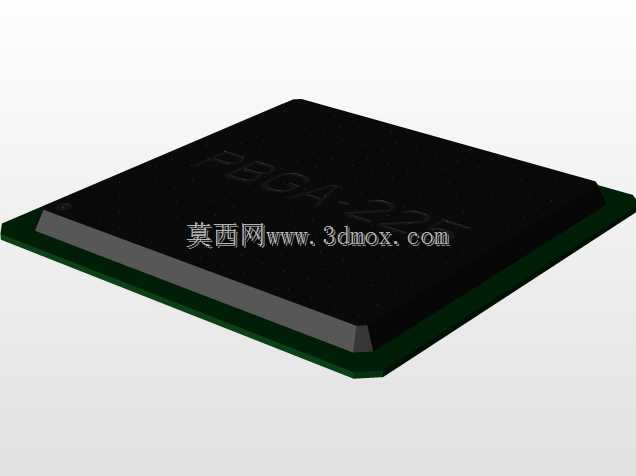

PBGA225型表面贴装芯片封装结构

在消费电子、工业控制板卡、通信终端设备的PCB布局设计环节，BGA类封装芯片的占位与安装空间校核，是结构工程师开展板级设计时必须完成的前置工作，这类高密度封装元件的焊球阵列排布、本体外形公差、安装高度余量，直接决定了PCB布线密度、散热结构设计以及后续SMT贴片工序的可制造性。本次涉及的PBGA225封装元件，采用1.5mm标准焊球节距设计，本体长宽尺寸均为27mm，属于中等引脚规模的塑封BGA器件，适配多数通用工业级主控芯片、存储扩展芯片、接口转换芯片的封装需求。从设计逻辑来看，这类PBGA封装的三维建模，核心是还原真实器件的安装边界与外形特征：建模时首先以焊球阵列的中心为基准建立坐标系，严格按照1.5mm节距排布225个焊球的位置，焊球的直径、共面度公差都需要贴合实际SMT工艺的要求，避免后续输出的STEP模型导入PCB设计软件后，出现焊盘对位偏差、干涉检查误报的问题。本体部分采用塑封体常见的哑光黑色外观特征，边缘做符合实际注塑工艺的微小倒角处理，底部焊球突出本体的高度严格控制在行业通用公差范围内，确保结构工程师在做整机堆叠设计时，能准确核算芯片表面到散热片、屏蔽罩的预留间隙。在实际应用场景中，这类27mm见方的PBGA225器件，常被用于工业网关主控板、嵌入式核心板、中端交换机接口板等产品上，相比同引脚数的QFP封装，BGA封装的引脚寄生参数更小，信号完整性表现更优，同时贴装后的结构强度更高，抗振动冲击性能更好，适合工业场景下的复杂工况使用。建模过程中没有添加多余的装饰性特征，所有结构尺寸都围绕实际安装需求设定：本体的厚度尺寸参考主流塑封BGA的通用规格，焊球的排布范围严格控制在本体底部的有效区域内，边缘预留的塑封余量符合半导体封装的工艺规范，不会出现工艺上无法实现的尖角、薄壁结构。对于开展板级结构设计的工程师来说，这类精准的封装模型可以直接导入装配环境，完成芯片与周边电容、电阻、接插件的间隙校核，也能提前模拟散热片安装时的压紧空间，避免后期打样时出现元件干涉、散热结构无法装配的问题，同时在做DFM可制造性检查时，也能依托模型准确核算贴片工序的吸嘴取料位置、回流焊的温度场分布参考，减少试产阶段的工艺问题。
