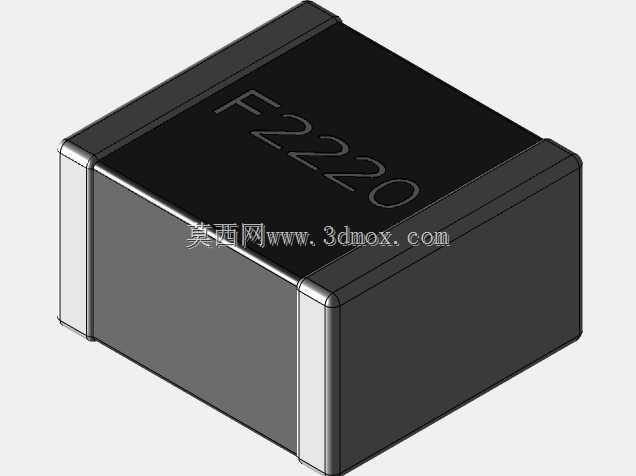

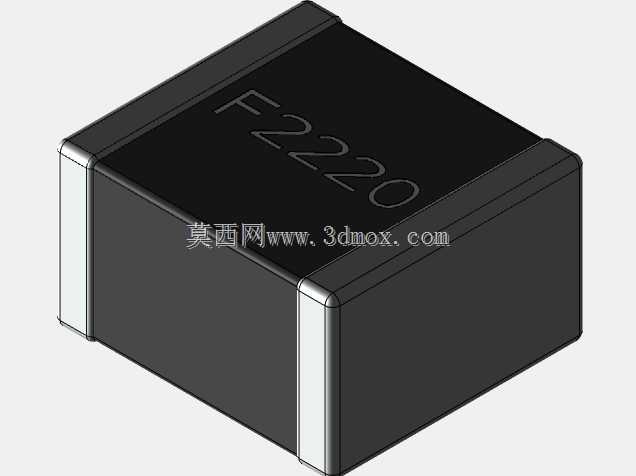

2220封装贴片铁氧体磁珠三维结构

在消费电子、工业控制板卡的PCB布局阶段，这类SMD封装的铁氧体磁珠是高频噪声抑制场景的常用被动元件，日常选型时除了关注阻抗、额定电流等电参数，精准的三维外形数据对PCB Layout的可制造性校验、结构干涉排查至关重要。这款磁珠采用标准2220表贴封装，本体长度5.59mm、宽度5.08mm、安装后总高度3.2mm，端电极设置在本体长度方向的两侧，电极宽度覆盖本体对应侧面的全高，焊接时可与PCB焊盘形成充分的锡膏浸润面，满足回流焊工艺的装配要求。从结构设计逻辑来看，磁珠本体采用方正的倒角块结构，棱边做小尺寸圆弧过渡，既避免生产过程中棱角崩缺，也能在SMT贴装吸嘴取料时提供稳定的吸附平面，减少抛料概率；端电极采用多层金属化结构，从本体侧面延伸至上下表面一小段距离，形成类似城堡形的焊接接触面，即使板卡存在轻微形变，也能降低焊点开裂的风险，提升长期使用的可靠性。实际应用中，这类磁珠多布置在电源入口、高速信号链路旁，用于滤除线路上的高频尖峰干扰，选型匹配时需要提前预留安装空间：焊盘间距需匹配本体长度方向的电极间距，焊盘宽度略大于电极厚度，同时在磁珠本体周边预留0.3mm以上的安全间隙，避免与周边贴片电容、电阻等元件发生结构干涉，也给焊接后的AOI检测留出足够的光学识别空间。建模过程中严格按照实际量产元件的尺寸公差做细节还原，本体表面的丝印标识位置、端电极的金属层厚度都对应实物做了等比例复刻，结构工程师在做整机三维装配校验时，可以直接调用该模型验证板卡堆叠空间，不需要反复调整元件占位，也能提前发现板卡与外壳、散热结构之间的潜在干涉点，减少打样后的改模次数。不同于插件类磁珠，表贴封装的铁氧体元件不需要在PCB上钻孔，能够充分利用板卡的表层布线空间，在高密度布线的便携电子产品主板上应用尤为广泛，其方正的外形也适合高速贴片机的批量取放，适配SMT产线的高速装配节奏，建模时还原的倒角细节、电极位置公差，也能帮助工艺人员提前评估钢网开口尺寸，优化锡膏印刷的参数，降低批量生产时的虚焊、立碑等工艺不良率。
