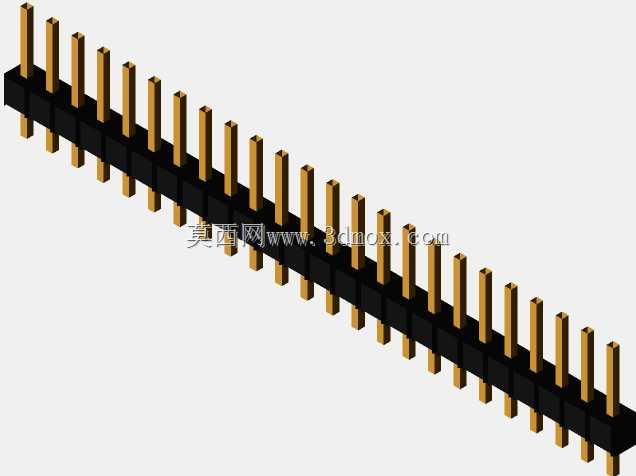

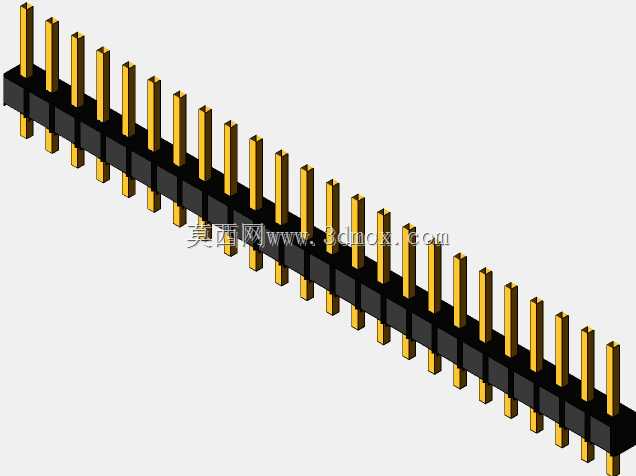

24位2.54mm间距单排直插排针结构

在各类电路板互联、工控板卡扩展、消费电子主板接线的场景里，单排直插排针是最基础也最常用的板间连接元件，这款24位规格的排针，正是针对中小规模信号传输场景设计的直插式连接部件。从实际使用的角度看，这类排针主要承担两块PCB板之间的信号、小电流通路连接作用，常见于单片机开发板、工控IO扩展模块、传感器转接板的板对板对接场景，也可搭配杜邦线实现板卡与外部元器件的临时接线，在原型验证、小批量设备生产里都有极高的使用频次。设计这款排针结构时，首先要匹配行业通用的2.54mm标准节距，这个尺寸是全球通孔插装类接插件的通用规范，能直接适配市面上绝大多数万用板、标准PCB封装库的焊盘尺寸，不需要额外定制封装，能大幅降低结构设计与PCB Layout的工作量。插针部分采用方形截面设计，相比圆形插针，方形插针在插入母座时接触面积更大，抗振动松动的能力更强，能在有轻微振动的工业设备场景下保持稳定的接触性能，插针表面做镀金处理的设计思路，是为了降低接触电阻，减少长期使用后的氧化问题，避免信号传输过程中出现接触不良、压降过大的问题。整体外形尺寸上，这款排针总长度为60.96mm，刚好对应24个针位的节距累加值，本体宽度2.54mm，安装后总高度8.89mm，这个高度属于常规直插排针的标准高度，安装时插针穿过PCB板的通孔后进行波峰焊或者手工焊接，黑色的绝缘基座采用耐高温工程塑料材质，能承受波峰焊过程中的高温冲击，不会出现基座融化、插针移位的问题。绝缘基座上的每个插针定位孔都做了高精度的同轴度设计，保证每根插针的位置度误差控制在极小范围内，避免出现插针对不准母座孔位、插装歪斜的问题，插针与基座之间采用过盈压装的固定方式，能保证在插拔过程中插针不会被从基座中带出，提升反复插拔的使用寿命。在安装边界上，设计PCB封装时需要注意，排针两侧要预留至少1mm的操作空间，方便插拔时的手部操作或者工具辅助插拔，焊盘的尺寸要匹配插针直径，避免出现虚焊、焊盘脱落的问题，同时要注意排针安装高度与周边元器件的高度差，避免排针过高干涉上层板卡或者外壳的安装。这类排针的结构看似简单，但每个尺寸的公差控制、材料选型都直接影响实际使用的可靠性，在做三维建模时，需要精准还原每个插针的位置、基座的卡槽结构、插针的伸出长度，才能保证导出的工程图、PCB封装尺寸完全匹配实际生产的零件，避免出现装配干涉、无法插装的问题。
