PBGA729表面贴装芯片封装结构

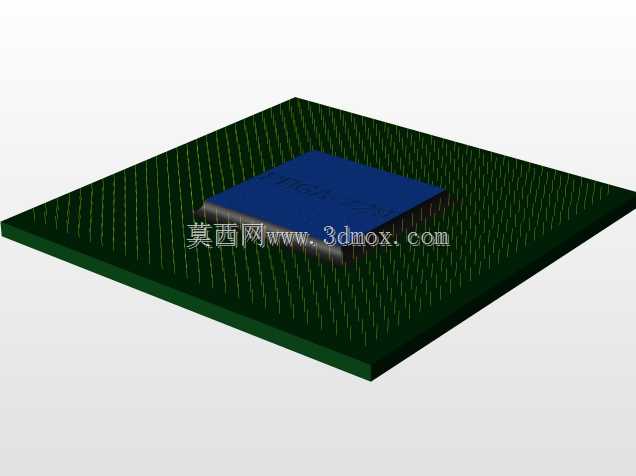

在高密度电子组装产线的PCB布局设计环节，PBGA封装器件的三维数模是结构工程师开展板级空间校核、干涉检查、钢网开孔设计的核心参考依据，这类塑封球栅阵列封装器件，凭借短引线带来的低寄生参数特性，广泛应用在高性能计算主板、工业控制核心板、嵌入式算力模块等对信号完整性要求严苛的电路场景中。本次建模的PBGA729器件，焊球节距设定为1mm，本体外形尺寸为29mm×29mm，建模过程中严格遵循表面贴装工艺的安装边界要求，预留了焊球塌陷后的高度公差空间，同时明确了器件本体与周边阻容器件的最小安全间距，避免回流焊过程中出现连锡、器件干涉等工艺问题。从设计思路来看，建模时优先还原了封装的核心结构特征：底部规则阵列排布的729个焊球，严格按照1mm节距的网格坐标定位，焊球直径按照行业通用的SMT工艺要求设定，确保焊盘设计时的匹配度；上方深蓝色的芯片塑封本体，边缘做了符合实际生产的微小倒角处理，还原真实塑封工艺的成型特征；下方深绿色的载板部分，厚度按照常规PBGA封装的基材厚度设定，还原了载板与塑封体、焊球的层级装配关系。在实际工程应用中，这类三维数模可以直接导入PCB结构设计软件，用于开展器件布局的空间干涉检查，提前规避散热器安装、结构件固定时与芯片本体的碰撞问题，也可以用于SMT产线的贴装程序仿真，验证吸嘴拾取位置的合理性，确认器件在传送轨道上的通过性。对于表面贴装工艺的仿真分析而言，精准的封装数模还可以辅助开展回流焊温度场的仿真计算，根据塑封体、载板、焊球的不同材质属性，设置对应的热参数，模拟不同温区下的器件形变情况，提前预判焊球虚焊、封装翘曲等工艺风险。建模过程中没有过度还原非核心的细微工艺痕迹，重点保障安装尺寸、焊球位置、本体轮廓的精度，完全满足结构设计、工艺仿真、产线调试环节的使用需求，不会因为冗余特征导致模型文件过大影响设计效率，同时所有关键尺寸均与实际量产器件的参数保持一致，可直接用于各类高密度电路板的设计选型参考。
