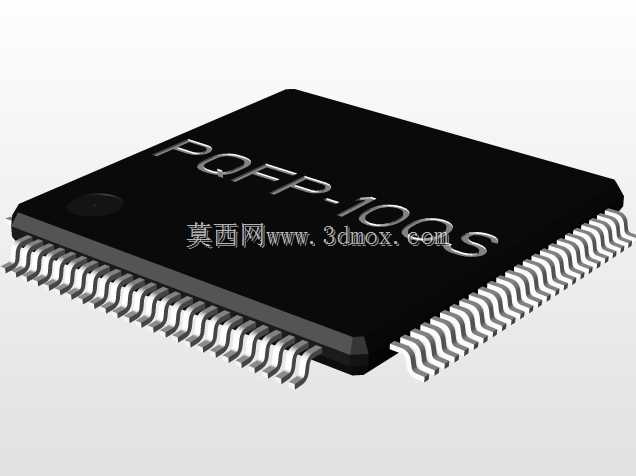

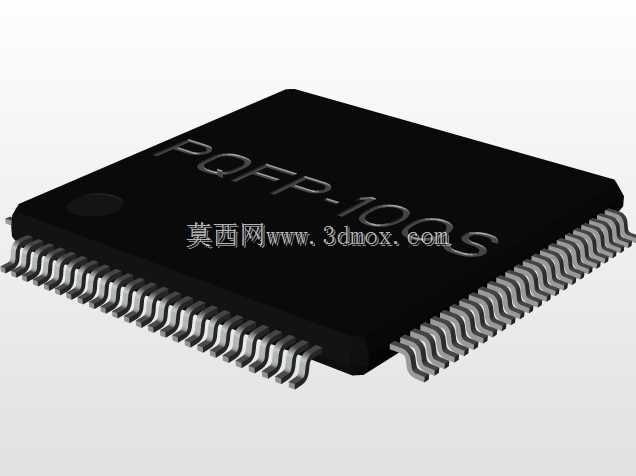

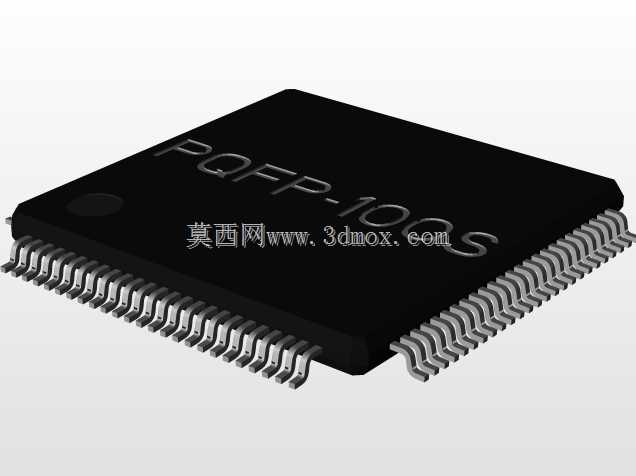

PQFP100S扁平封装SMD芯片三维结构

在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，这类PQFP扁平封装SMD芯片的三维结构模型是结构工程师开展布局校验、干涉检查的核心参考要素。不同于直插类封装器件，该款100引脚的贴片芯片采用鸥翼式引脚设计，引脚沿封装本体四侧均匀排布，引脚间距设定为0.4mm，封装本体外形尺寸控制在12mm×12mm，厚度适配常规SMT回流焊工艺的器件高度要求，能在有限的板卡面积上实现高密度的IO引脚引出，满足中大规模集成电路的引脚排布需求。

从设计落地的实际需求出发，建模过程中优先还原了封装的安装边界特征：引脚的共面度公差控制在SMT工艺要求的合理范围内，引脚成型角度完全匹配量产贴片工艺的引脚形态，避免因模型引脚形态偏差导致的钢网开孔设计错误、贴片干涉等生产问题。封装本体的边角做了符合工业级芯片封装标准的微小倒角处理，本体表面的标识区域预留了丝印标识的位置空间，还原真实器件的外观特征同时，不会给PCB装配仿真带来多余的几何干扰。

在实际板卡设计场景中，该模型可直接导入PCB结构设计软件，用于校验芯片与周边贴片电容、电阻、接插件的装配间隙，确认芯片上方的散热空间是否满足热设计要求，同时能辅助结构工程师完成板卡外壳的避让设计，避免外壳装配后与芯片本体产生挤压。针对高速信号板卡的设计需求，模型的引脚排布完全对应真实器件的引脚坐标，可辅助仿真工程师完成引脚信号走线的长度匹配参考，减少因封装尺寸偏差带来的仿真误差。

不同于简化的芯片封装模型，该结构完整还原了鸥翼引脚的弯曲弧度、引脚根部与封装本体的衔接结构，在做SMT产线的贴片仿真、焊盘设计校验时，能更准确地模拟焊锡浸润后的引脚贴合状态，帮助工艺工程师提前预判引脚连锡、虚焊等工艺风险。封装本体的散热区域特征也做了对应还原，可配合热仿真软件完成芯片工作状态下的散热路径模拟，为板卡的散热片选型、通风路径设计提供准确的结构依据。在做整机产品的跌落仿真、振动可靠性仿真时，该模型的引脚刚度特征、本体重量参数也能匹配真实器件的物理特性，提升仿真结果的参考价值，帮助工程师提前发现板卡振动工况下的引脚疲劳风险。
