贴片式微型检测探测器开关结构设计

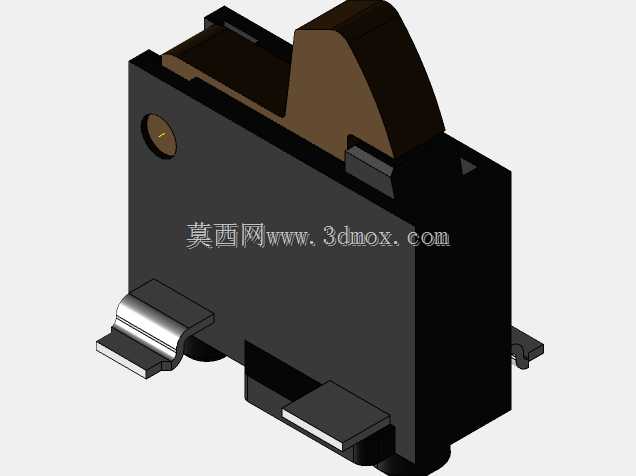

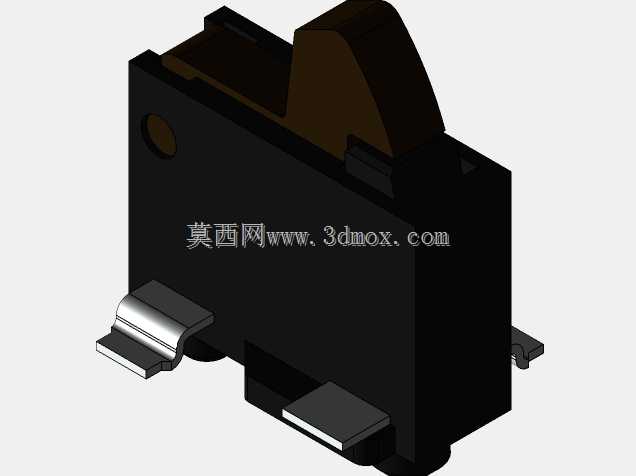

这类贴片式检测开关常被用在消费电子、小型工控检测模组、便携检测设备的触发回路里，核心作用是感知机构的到位状态、部件的开合位置，或是作为轻载触发的信号输入元件，在贴片显示器的模组装配、小型手持探测设备的行程触发场景中应用十分普遍。从结构设计逻辑来看，这款开关采用SMD表贴封装形式，整体外形尺寸控制为长5.7mm、宽4.4mm、高6.3mm，紧凑的尺寸边界完全适配高密度SMT贴装生产线的工艺要求，不需要额外预留插件安装的过孔空间，能大幅压缩PCB板的占用面积，适配当下便携电子设备小型化、轻量化的设计趋势。开关的触发拨杆做了圆弧过渡处理，触发行程的阻尼感经过调校，触发压力控制在常规轻载检测的合理区间，既不会因为外部轻微震动产生误触发，也能在机构到位时可靠输出通断信号。引脚部分采用了弯折成型的贴片焊脚，焊盘的尺寸和位置完全符合表贴元件的焊接规范，过回流焊时的共面性公差控制在合理范围，能有效降低虚焊、立碑等SMT工艺不良率。开关本体采用耐高温的工程塑料注塑成型，能耐受SMT焊接过程中的短时高温，不会出现壳体变形、内部触点移位的问题。内部触点采用弹性合金材料，接触电阻低，触发寿命满足常规消费电子与工业检测模组的使用周期要求，在小信号回路中能保证信号传输的稳定性，不会出现接触不良导致的信号丢包问题。在进行整机结构布局时，需要注意在开关拨杆的触发方向预留足够的动作空间，避免周边结构件干涉拨杆的按压行程，同时焊盘周边要预留合适的阻焊区域，防止焊接时焊锡溢流导致引脚短路。这类开关的安装完全适配标准SMT贴装流程，不需要额外的手工装配工序，能有效提升整机装配的生产效率，降低人工装配的成本，在对装配空间、生产效率有较高要求的贴片类电子设备、小型探测装置中，是十分常用的位置检测元件。
