15位2.54mm节距直插排针结构设计

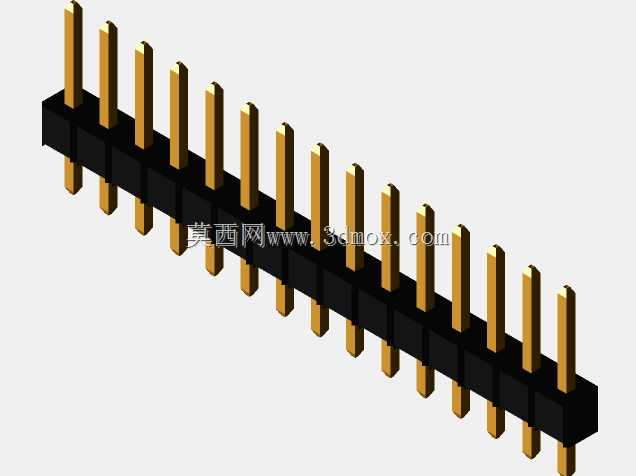

在消费电子、工业控制板卡、嵌入式开发板的板间互连场景中，直插排针是应用最广泛的板级连接器件之一，这款15位单排直插排针的设计，完全围绕通孔插装工艺的量产适配需求展开，建模过程中优先考虑波峰焊、手工焊的工艺兼容性，避免出现引脚偏位、塑胶体过炉变形的常见设计缺陷。从安装边界来看，这款排针总长度38.1mm，对应15个引脚位的排布完全遵循2.54mm标准节距，和市面上通用的排母、面包板孔位完全匹配，宽度2.54mm的塑胶本体不会占用板上过多布线空间，8.89mm的总高度在插装后，引脚伸出PCB背面的长度控制在2.5mm左右，刚好满足焊锡浸润形成可靠焊点的要求，同时不会因为引脚过长造成背面元件干涉。设计过程中，塑胶本体的定位凸台做了0.1mm的尺寸公差预留，插装时可以和PCB上的安装孔形成过渡配合，过炉前不需要额外点胶固定就能保持排针垂直度，避免批量生产中出现排针歪斜的不良品。引脚部分采用方形截面设计，顶端做了倒角处理，既方便人工插线对接排母，也能在自动插件机上料时顺畅进入供料轨道，不会出现卡料问题；引脚和塑胶本体的结合处做了滚花结构，增强拉拔力，避免对接时引脚被从塑胶体中拔出。不同于贴片排针的设计，这款直插排针的引脚贯穿塑胶体，上下两端的引脚长度对称，既可以用于双面板的上下层对接，也可以在单面板上做穿板焊接，适配不同的板卡堆叠需求。建模时特意还原了塑胶体上的分隔槽结构，每个引脚位之间的隔栏可以避免焊接时相邻引脚的焊锡桥连，降低短路风险，同时隔栏的厚度做了优化，不会因为过薄导致注塑成型时出现缺胶、飞边的问题。在实际选型应用中，这款排针可以满足1A以内的信号传输需求，接触电阻稳定，适用于GPIO信号引出、电源小电流供电、调试接口扩展等场景，不管是学生做电子竞赛的原型板开发，还是工厂批量生产的工控板卡，都能适配对应的安装要求，建模时的尺寸精度控制在0.02mm以内，导入PCB设计软件时可以直接生成封装库，不需要二次调整尺寸，能大幅缩短结构设计阶段的器件建模周期。
