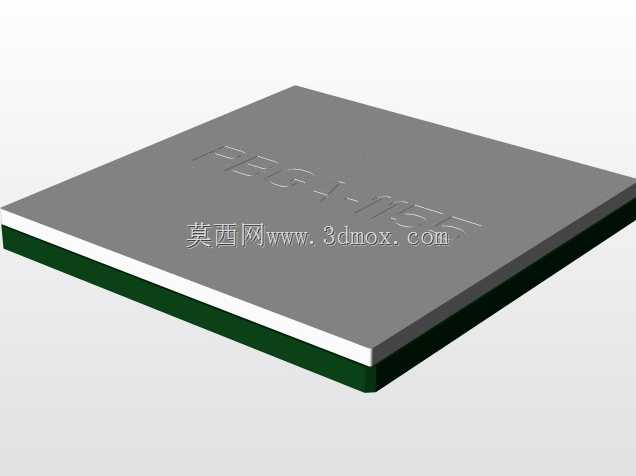

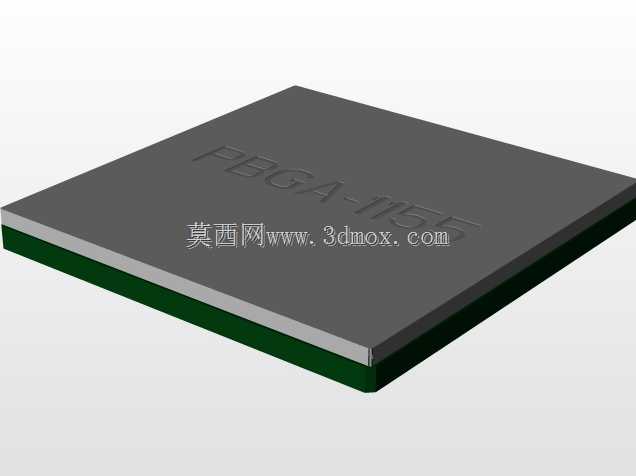

PBGA1155球栅阵列表面贴装芯片封装结构

在高密度电子装联设计场景中，PBGA封装的芯片是高集成度电路板核心承载元件，这类1mm节距的球栅阵列封装，多用于工控主控板、通信设备核心板、高性能计算模组的电路设计环节，结构工程师在进行PCB布局、板卡堆叠设计、焊盘钢网开孔校验时，都需要精准的三维封装模型来核对安装边界，避免出现元件干涉、焊盘对位偏差、焊接间隙不足等生产端问题。这款PBGA1155封装整体为正方形扁平结构，本体长宽尺寸控制在35mm，封装厚度符合常规表面贴装元件的高度公差范围，底部1155个锡球按照1mm的标准节距呈阵列排布，锡球直径、球心距都严格遵循JEDEC相关封装规范，能匹配对应规格的PCB焊盘设计要求，在回流焊过程中可保证锡球熔融后形成可靠的焊点连接，同时兼顾信号传输路径的短距化要求，降低高频信号传输过程中的阻抗不连续问题。设计这类封装三维模型时，首先要明确本体的分层结构：最上层为芯片塑封主体，表面预留丝印标识区域，中间层为芯片载板，承载内部硅片与布线层，最下层为锡球阵列，建模过程中要严格区分各层的尺寸公差，塑封本体的边角做了微小的倒角处理，避免生产转运过程中出现边角崩裂的问题，同时要标注清楚本体的最大外形轮廓，也就是安装时的占位尺寸，方便结构工程师在进行板卡布局时预留足够的安装空间，还要考虑到后续返修过程中热风嘴的操作空间，避免周边元件距离芯片本体过近导致返修时受热损坏。在实际设备应用中，这类大尺寸PBGA封装多用于需要多引脚并行传输的主控场景，比如工业控制单元的核心处理器、通信交换设备的交换芯片、医疗检测设备的图像处理芯片，这类场景对电路板的集成度、信号完整性都有较高要求，PBGA封装的短引脚设计能大幅降低引脚电感，提升高频信号的传输质量，同时1155个引脚的排布密度能在有限的板卡面积上实现更多的IO接口扩展，满足复杂电路的连接需求。建模时还要注意封装的高度尺寸，因为在板卡堆叠设计中，芯片表面到上方散热片、结构屏蔽罩的间隙需要精准控制，模型的厚度尺寸直接影响散热结构的设计，如果间隙预留不足会导致散热片压损芯片，间隙过大则会降低导热效率，影响芯片长时间工作的稳定性。另外，表面贴装的特性决定了这类元件的安装完全依赖底部锡球与PCB焊盘的焊接，模型中准确还原锡球的排布位置，能帮助PCB设计工程师核对焊盘的对应位置，避免出现焊盘偏移、漏做的问题，也能给钢网设计提供参考，保证每个焊盘对应的钢网开孔尺寸匹配锡球大小，提升焊接良率。在进行整机结构设计时，这类芯片的三维模型还能用于干涉检查，确认芯片周边的电容、电阻、接插件等元件不会超出安装边界，同时确认板卡插入机箱卡槽时，芯片本体不会和机箱内部的加强筋、走线槽等结构发生碰撞，保证整机装配的顺畅性。
