非标阶梯轴六角头专用紧固连接件

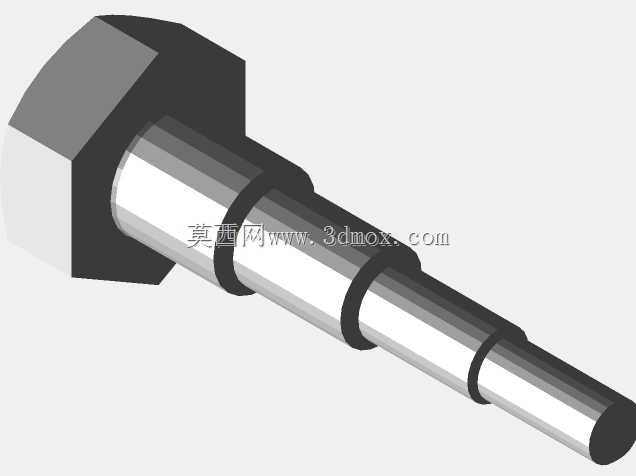

这款阶梯式六角头紧固连接件，主要面向有特殊安装限位需求的设备装配场景，区别于常规等径全螺纹螺钉，其杆部采用多段变径设计，能在装配过程中同时实现轴向定位、多部件叠装紧固的作用，无需额外加装轴套或者限位挡圈，可减少装配环节的零件数量，降低装配累计误差。从结构设计来看，头部采用标准外六角构型，可适配常规开口扳手、套筒扳手的拧紧作业，拧紧力矩传递稳定，不会出现打滑拧花的问题，适合需要一定预紧力的装配工位。杆部的螺纹段从头部下方起始，第一段螺纹为标准粗牙螺纹，适配常规内螺纹孔的旋合需求，后续的多段光轴段直径逐段递减，每段光轴的轴肩位置都经过圆角过渡处理，避免应力集中导致的杆部断裂问题，最末端的细杆段同样加工有细牙螺纹，可配合薄型螺母实现末端锁紧，防止设备运行过程中因振动出现连接件松脱的情况。在实际设备应用中，这类变径螺钉常被用在多层层叠结构的工装夹具、自动化设备的模组连接板、小型传动机构的组件固定场景中，不同直径的光轴段可分别穿入不同孔径的被连接件孔位，轴肩直接抵靠在对应零件的端面实现轴向定位，不需要额外调整装配间隙，能大幅提升装配效率。设计这类连接件时，需要重点匹配各段光轴的长度尺寸与被连接件的叠装总厚度，确保两端螺纹段的旋合长度满足预紧力要求，同时各段轴径的公差需控制在合理范围，既保证穿装时的顺畅性，又避免间隙过大导致的装配偏斜。头部与杆部的衔接位置同样做了圆角过渡，可承受更大的拧紧力矩与轴向拉应力，适配有一定振动工况的设备使用场景，杆部表面的光洁度处理可减少穿装时的摩擦阻力，也能降低长期使用后的锈蚀风险，延长连接件的使用寿命。末端的螺纹段长度经过匹配设计，在完成所有叠装零件的穿装后，末端露出的螺纹长度刚好满足锁紧螺母的旋合需求，不会出现螺纹过长干涉其他部件、或是过短无法锁紧的问题。
