TP-LINK宽带调制解调器外观结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:248062
  • TP-LINK宽带调制解调器外观结构设计
  • TP-LINK宽带调制解调器外观结构设计
  • TP-LINK宽带调制解调器外观结构设计
  • TP-LINK宽带调制解调器外观结构设计
  • TP-LINK宽带调制解调器外观结构设计
  • TP-LINK宽带调制解调器外观结构设计
  • TP-LINK宽带调制解调器外观结构设计
  • TP-LINK宽带调制解调器外观结构设计
  • TP-LINK宽带调制解调器外观结构设计
  • TP-LINK宽带调制解调器外观结构设计
  • TP-LINK宽带调制解调器外观结构设计
  • TP-LINK宽带调制解调器外观结构设计
  • TP-LINK宽带调制解调器外观结构设计
  • TP-LINK宽带调制解调器外观结构设计
  • TP-LINK宽带调制解调器外观结构设计
  • TP-LINK宽带调制解调器外观结构设计
  • TP-LINK宽带调制解调器外观结构设计
  • TP-LINK宽带调制解调器外观结构设计
  • TP-LINK宽带调制解调器外观结构设计

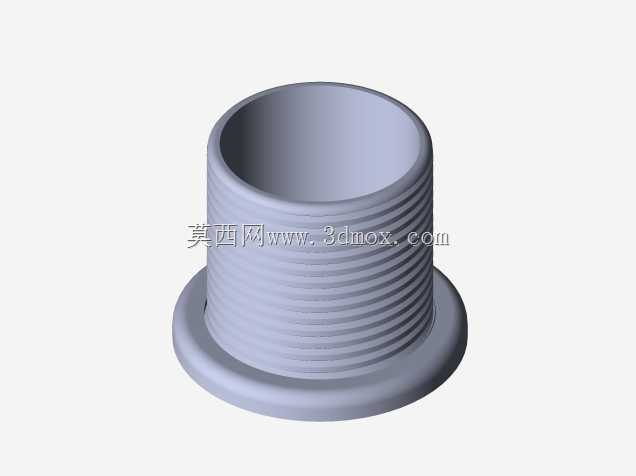

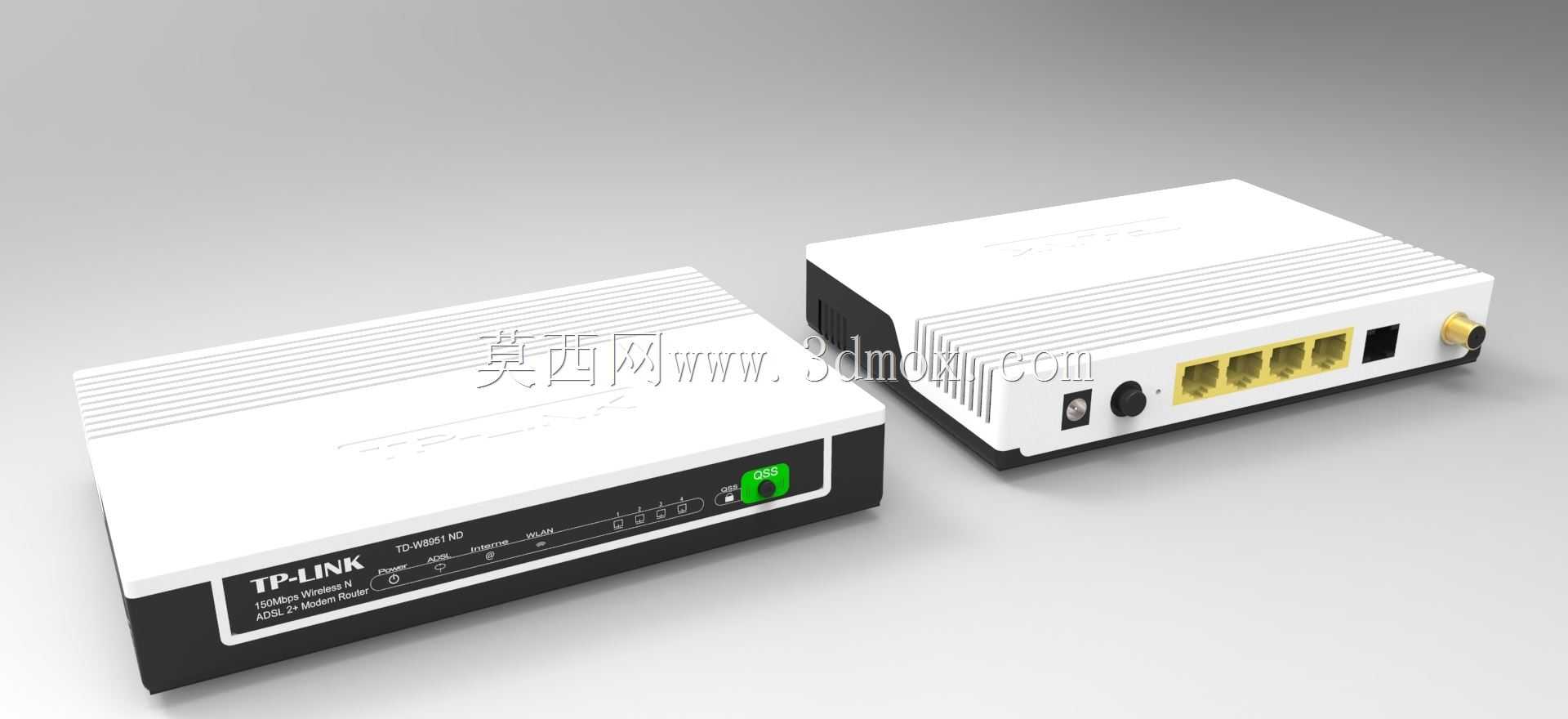

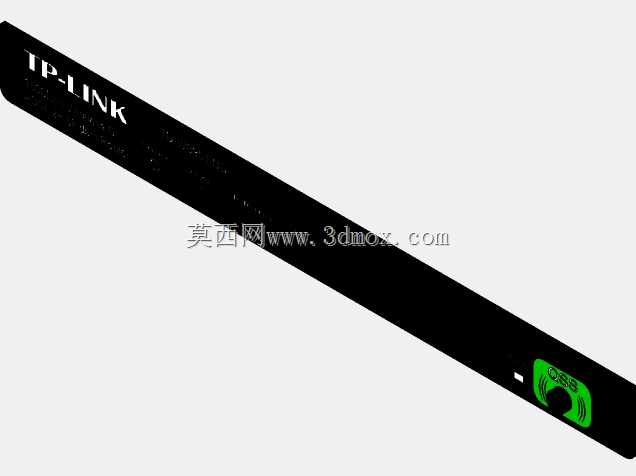

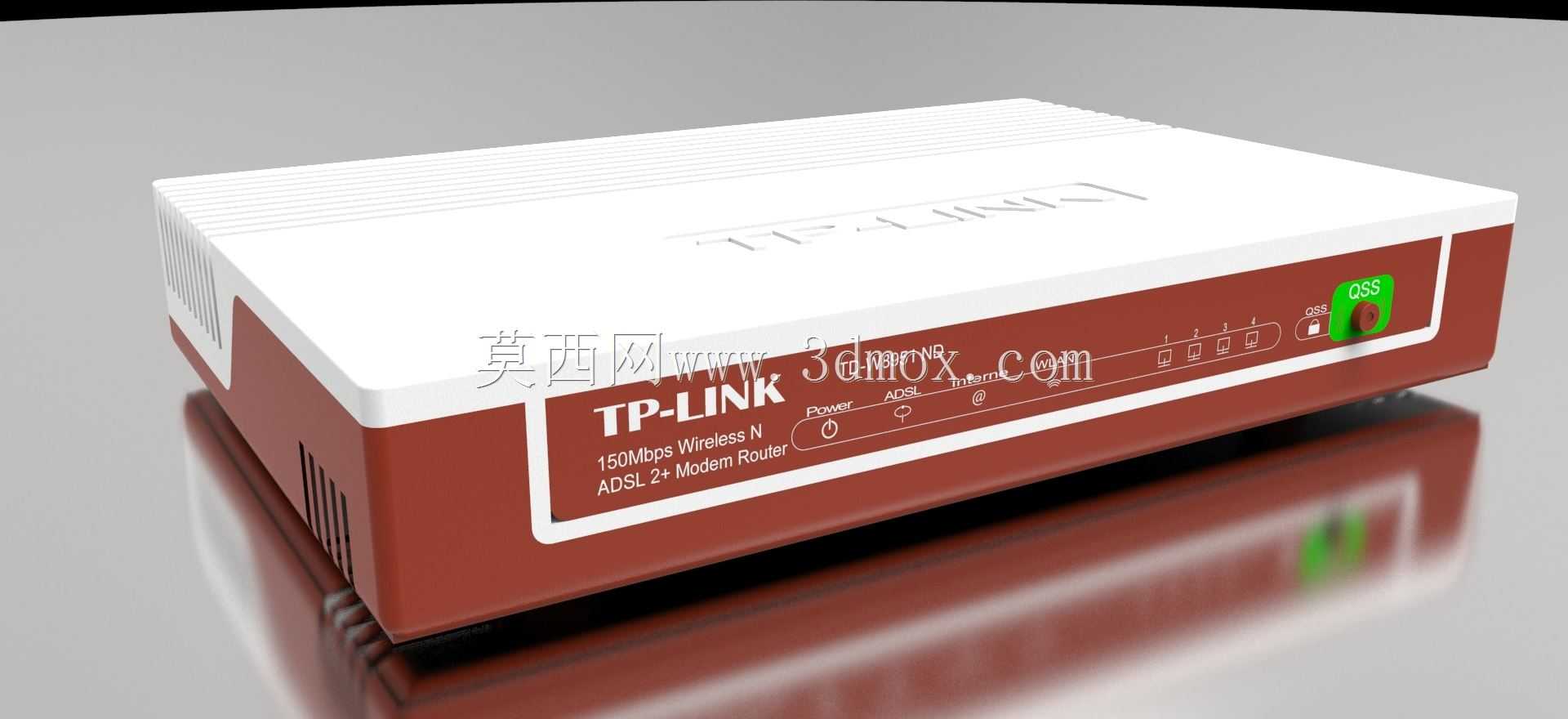

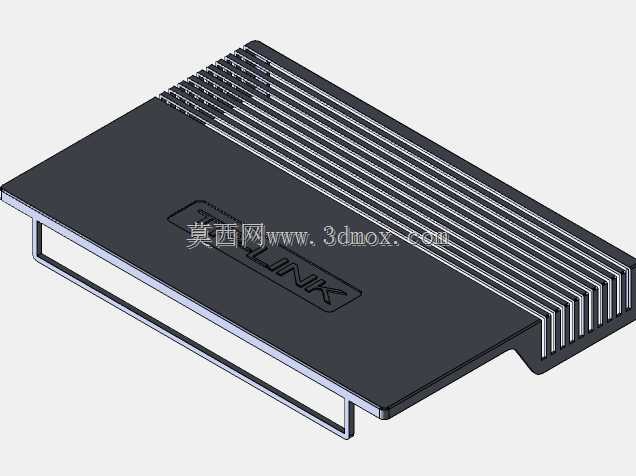

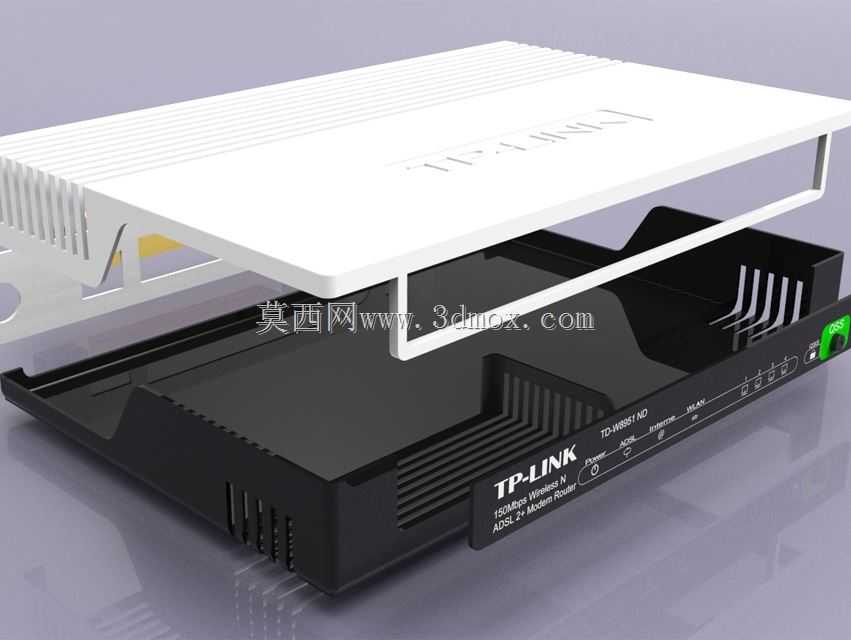

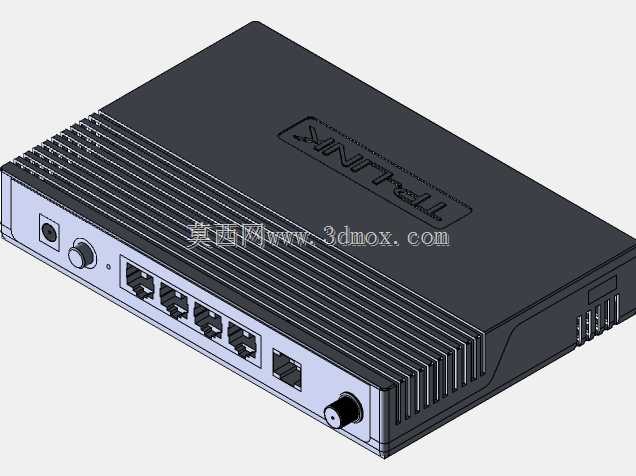

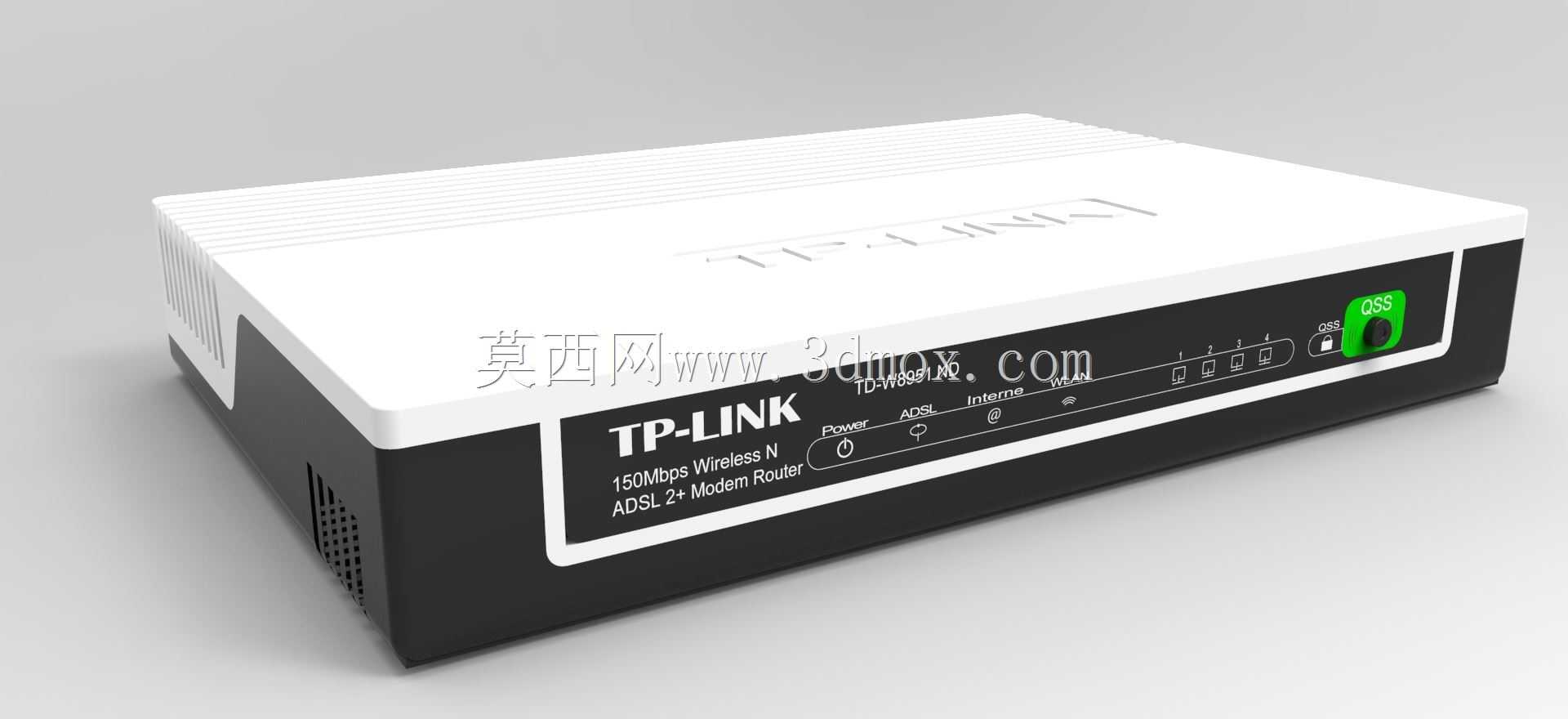

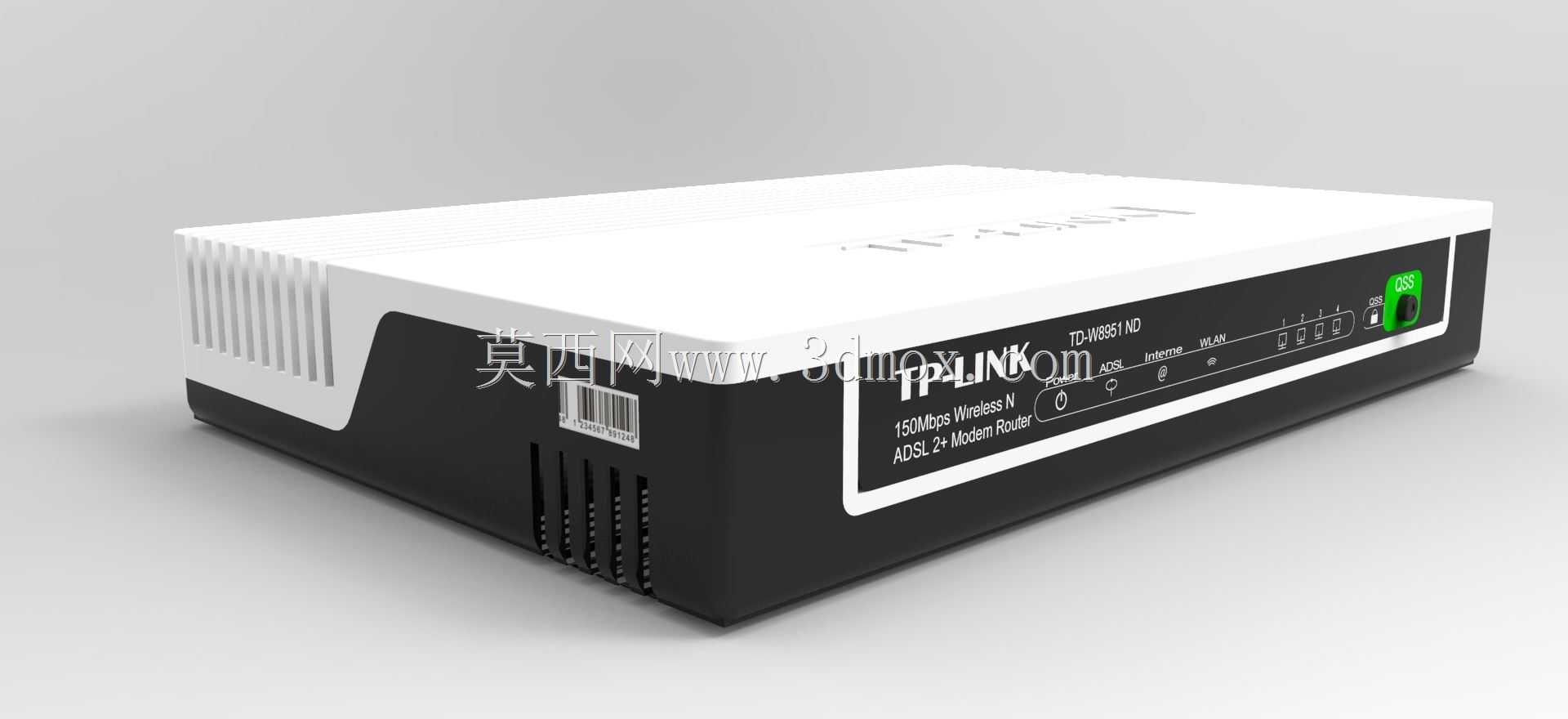

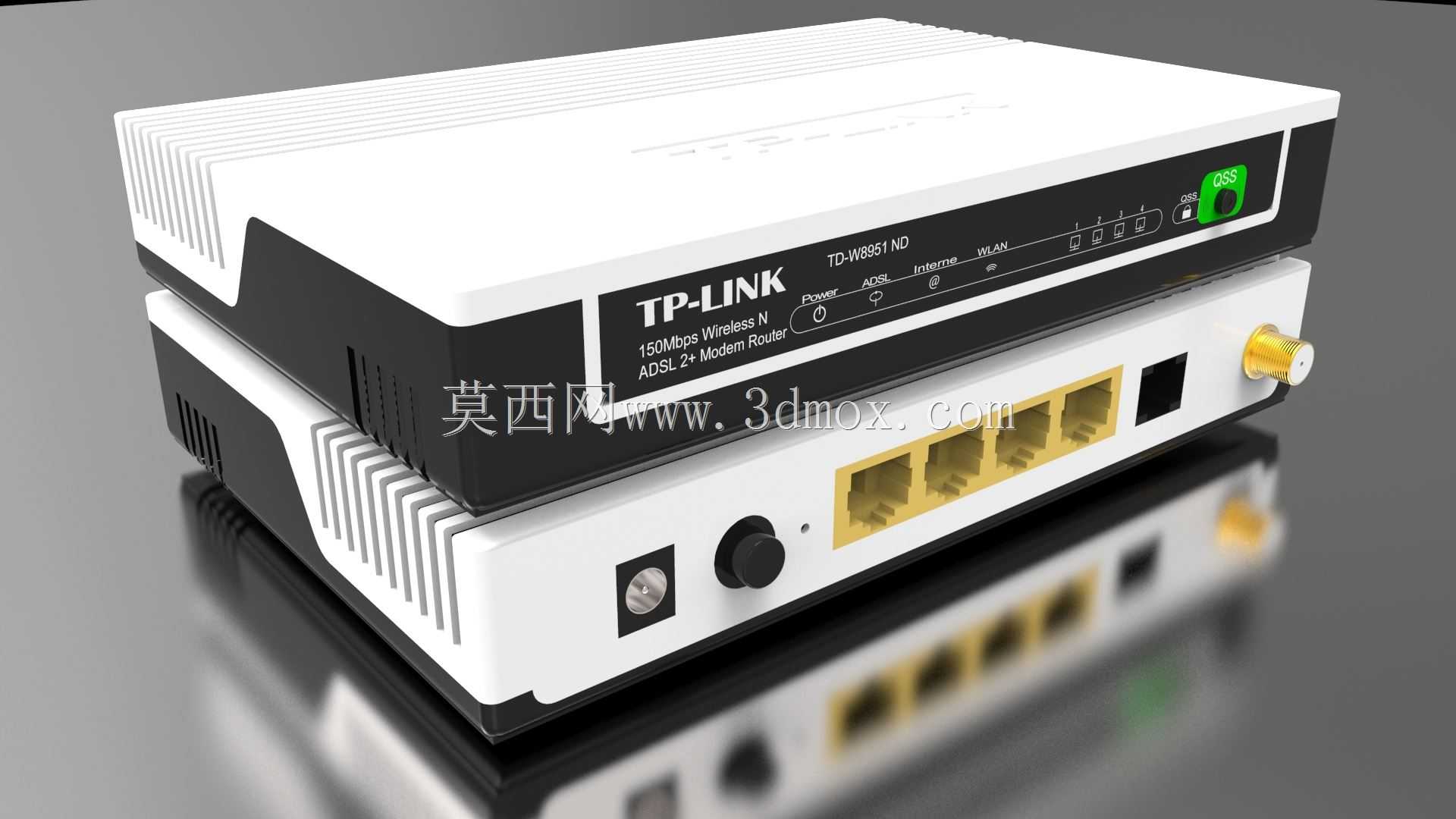

这款宽带调制解调器的三维结构设计,完全贴合民用及小型办公场景的网络接入需求,日常使用中可直接放置于桌面、弱电箱层板或壁挂安装,适配多数家庭与小微企业的网络部署环境。设备主体采用上下叠合的壳体结构,上壳为哑光白色ABS材质,表面做细微晒纹处理,避免日常使用留下指纹划痕,下壳侧边做斜切收边处理,既弱化设备的厚重感,也能在堆叠放置时预留足够散热间隙。前面板区域集中布局状态指示灯、功能按键与网络接口,四个RJ45以太网接口采用下沉式设计,接口边缘做导向倒角,插拔网线时无需精准对位即可顺利接入,降低日常使用的操作门槛;电源接口、复位按键与DSL进线接口布置于设备侧后方,接线完成后线缆可沿墙面或桌面边缘走线,不会出现线缆杂乱遮挡指示灯的问题。设计阶段充分考虑散热需求,壳体两侧排布多组平行散热格栅,格栅开孔方向与设备内部PCB板的发热元件排布对应,自然对流状态下即可将芯片工作产生的热量及时导出,无需额外加装散热风扇,既控制整机运行噪音,也减少长期使用的故障点。设备底部预留四个圆形防滑胶垫安装位,胶垫高度1.5mm,放置于光滑桌面时可增大摩擦力,避免插拔网线时设备移位,同时底部与放置面预留的间隙也能辅助底部进风,提升散热效率。整机外形尺寸控制在180mm*120mm*35mm范围内,可轻松放入标准弱电箱的预留安装位,壁挂安装时背部预留两个挂孔,孔距符合常规墙面布线的安装规范,无需额外打孔调整即可适配多数家庭的壁挂点位。接口旁的标识采用激光镭雕工艺,长期使用不会出现标识磨损脱落的问题,电源按键做凸起式设计,盲操作时可通过触感快速定位,无需低头查看即可完成开关机操作。天线接口采用标准SMA接头,可根据使用场景更换不同增益的外置天线,适配不同面积空间的无线覆盖需求,壳体拼接处采用卡扣加螺丝的双重固定方式,既保证装配效率,也方便后期维护时拆卸壳体,不会出现卡扣断裂导致壳体松动的问题。
