手动台式绞肉料理加工器械结构设计

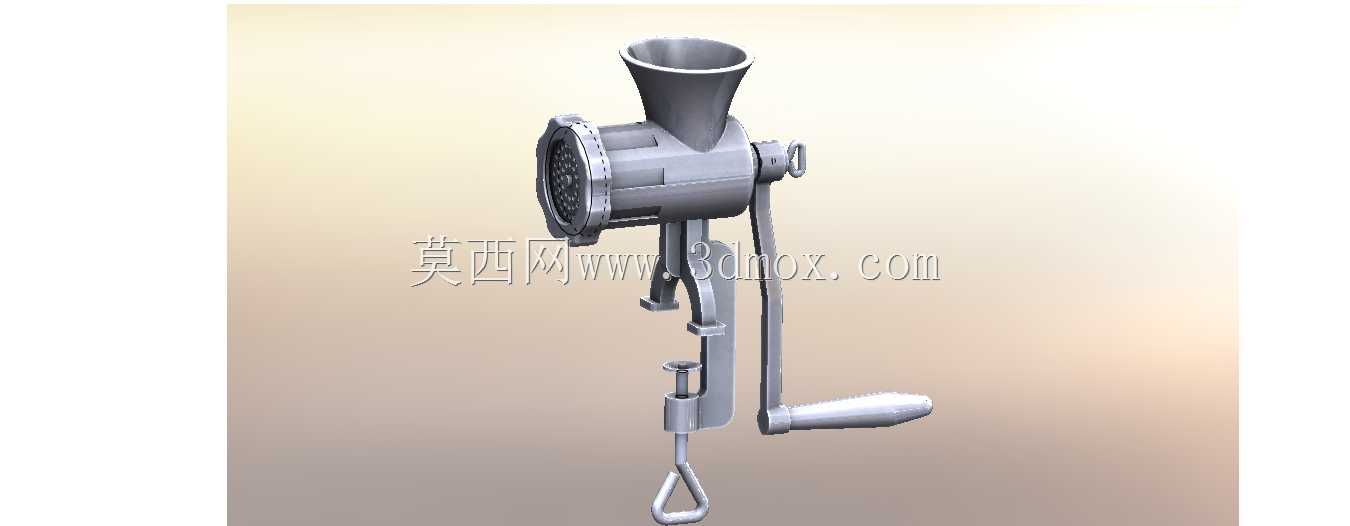

这款手动绞肉器械主要面向小型餐饮门店、家庭厨房等场景使用，可完成鲜肉绞碎、馅料调制等加工工序，无需外接电源即可操作，适配无供电的户外加工、流动摊位等特殊使用场景。从结构设计来看，整体采用立式夹持安装结构，底部设置可调节锁紧夹，能够适配厚度在20-50mm范围的台面边缘，安装时无需额外打孔固定，旋转锁紧螺杆即可完成设备与台面的刚性连接，安装边界占用台面投影面积不足0.04㎡，不会过多占用操作台面空间。设备上部为敞口式进料斗，斗壁设计15°倾斜导流角，能够引导物料自然落入螺旋输送腔，避免进料卡滞；输送腔内部为变螺距螺旋推送结构，从进料端到出肉端螺距逐步缩小，能够在推送过程中逐步对物料形成挤压，保证物料连续均匀向刀组位置输送，不会出现空转、返料的问题。前端出肉位置配置多孔出肉板与十字切割刀组，刀组与螺旋轴采用扁位连接，手摇输入扭矩时可同步带动刀组旋转，对挤压至出肉板处的物料完成剪切破碎，更换不同孔径的出肉板即可调整成品肉馅的颗粒粗细，适配不同料理场景的加工需求。侧面的手摇驱动臂采用力臂优化设计，摇臂回转半径设置为120mm，操作时单手握持手柄即可轻松驱动内部结构运转，输入扭矩不超过5N·m即可完成常规鲜肉的绞碎加工，长时间操作也不易产生疲劳。设备整体外壳与接触物料的部件均采用光滑圆弧过渡设计，无清洁死角，拆解时仅需旋下前端锁紧螺母即可拆分刀组、螺旋轴、进料腔等所有接触物料的部件，可直接冲洗清洁，避免食材残留滋生细菌。结构设计上充分考虑了手动操作的受力特性，所有传动配合位置均设置耐磨衬套，减少手摇操作时的磨损量，延长设备使用寿命；夹持部位的接触端面设置防滑胶垫，既能够提升夹持摩擦力避免操作时设备移位，也可防止夹伤台面漆面。
