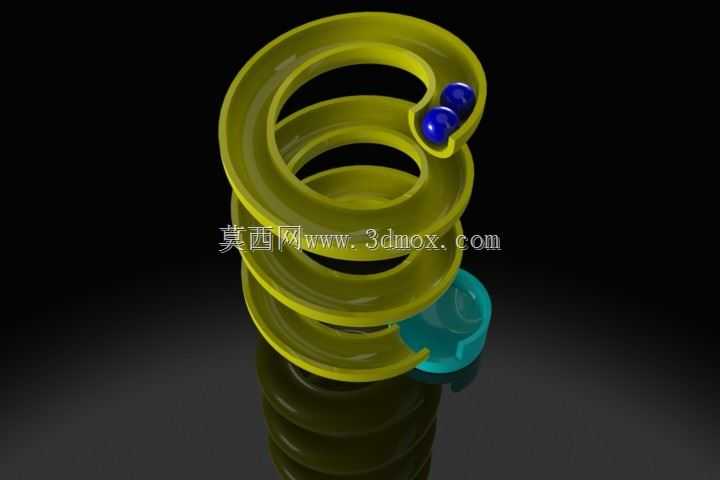

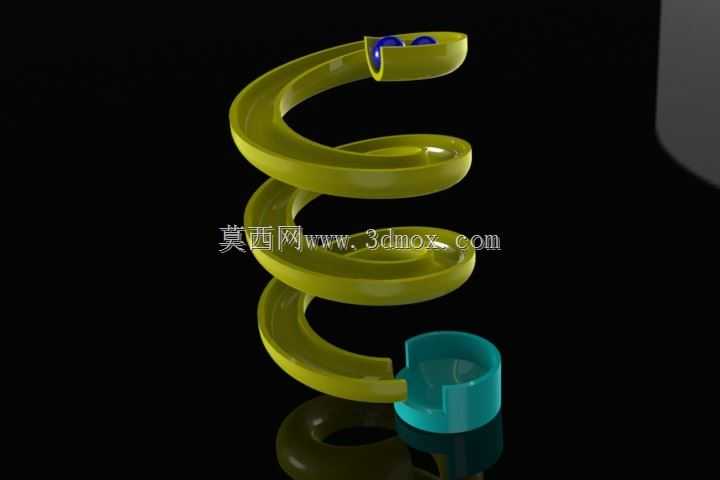

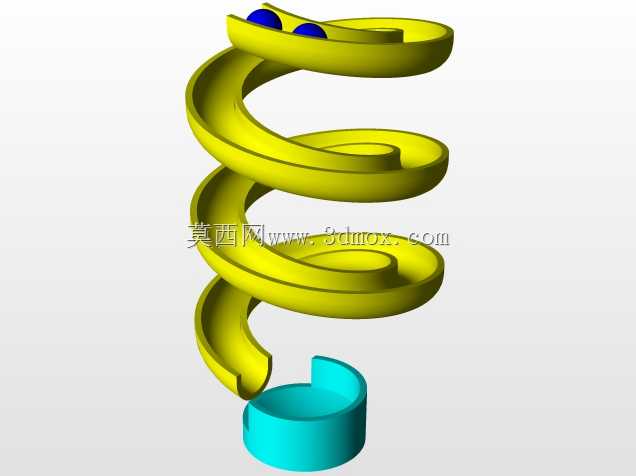

螺旋轨道滚珠运动演示结构

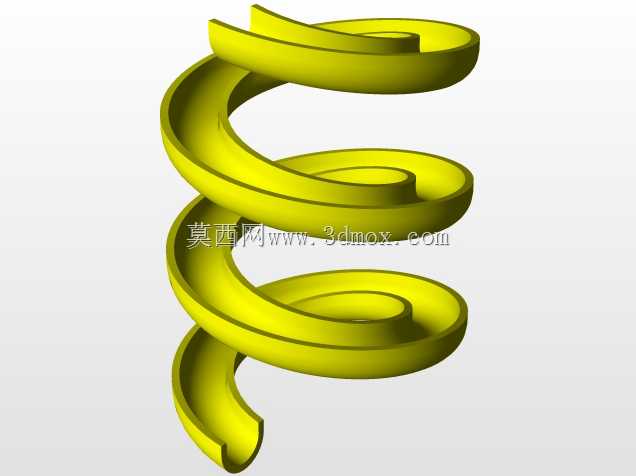

这套螺旋轨道滚珠结构，常被应用在物理力学演示教具、趣味机械展示装置以及小型物料输送分选的实验场景中，核心功能是依托螺旋曲面的导向作用，让滚珠依靠自身重力沿预设轨迹完成连续循环运动，直观展示重力势能与动能的转换过程，也可作为小尺寸球状零件的缓降输送通道使用，避免零件直接下落产生磕碰损伤。设计时首先要确定螺旋轨道的升角参数，升角过大会导致滚珠下滑速度过快冲出轨道，升角过小则会出现滚珠卡滞无法顺畅滑动的问题，需要结合滚珠直径反复校核轨道的曲率半径，保证轨道内侧与滚珠的接触点始终处于稳定支撑状态，不会出现脱轨风险。轨道整体采用等螺距螺旋形态，截面做了半包围的凹槽设计，凹槽深度设置为滚珠直径的三分之一，既可以给滚珠留出足够的滚动空间，又能从侧向限制滚珠的偏移量，轨道末端衔接的弧形导向块，作用是承接下滑到终点的滚珠，将其导向回流通道，形成完整的运动闭环。从安装边界来看，整套结构的径向尺寸由螺旋轨道的最大外径决定，轴向高度则根据需要的运动行程调整，安装时需要保证整体基座的水平度，避免因倾斜导致轨道两侧受力不均，出现滚珠单侧卡顿的问题。顶部的滚珠限位结构可以同时容纳两颗滚珠依次进入轨道，控制滚珠的投放间隔，避免两颗滚珠在轨道内发生碰撞卡滞。轨道的壁厚根据整体尺寸做等比例设置，既要保证结构强度不会因长期受滚珠冲击出现变形，也要尽量控制整体重量，方便在演示台架上安装固定。在实际教学场景中，这套结构可以搭配测速模块，直观展示不同螺距下滚珠的下滑速度差异，帮助理解斜面省力、螺旋传动的相关力学原理；在小型物料输送场景中，同结构的放大版本可以用来输送小规格的钢球、电子元器件球状引脚等零件，通过螺旋轨道的缓降作用，控制零件的输送节拍，匹配后续工位的加工节奏。设计过程中需要特别注意轨道拼接处的平滑过渡，不能出现台阶或者凸起，否则会导致滚珠运动过程中出现跳动，甚至卡停在拼接位置，轨道表面的粗糙度也需要控制在合理范围，粗糙度过大增加滑动阻力，过于光滑则会导致滚珠速度过快难以控制。
