单级圆柱齿轮减速箱结构设计

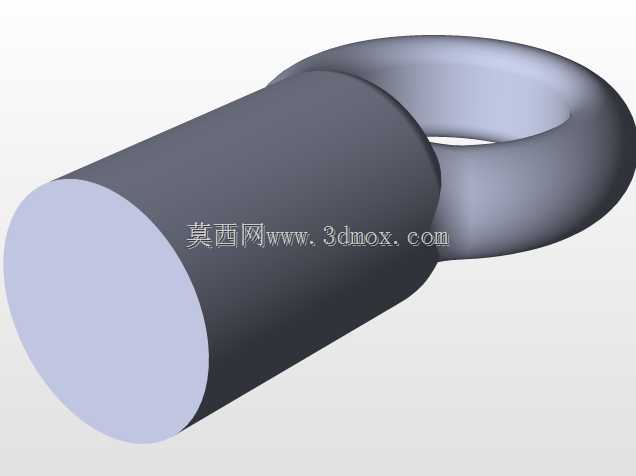

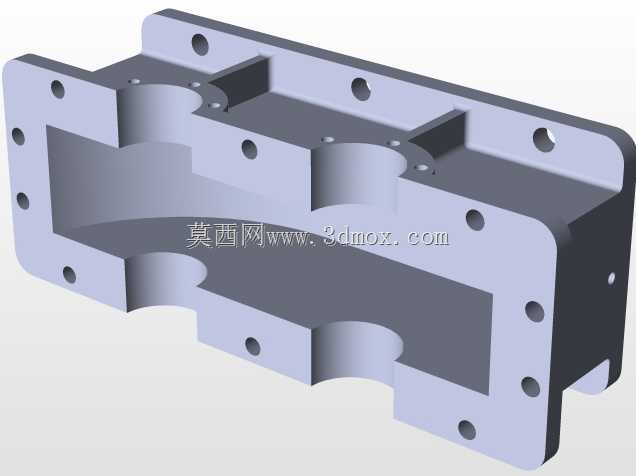

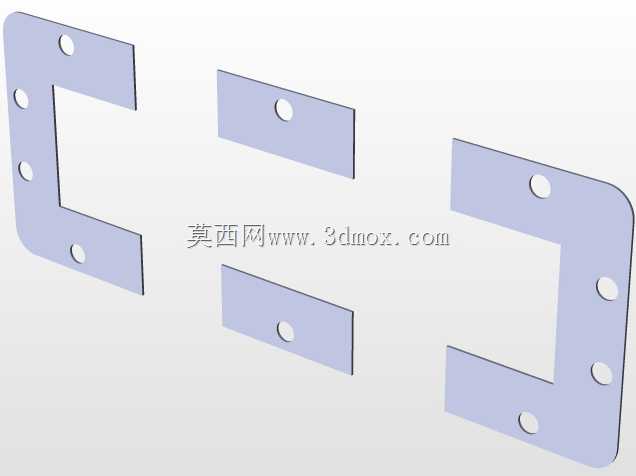

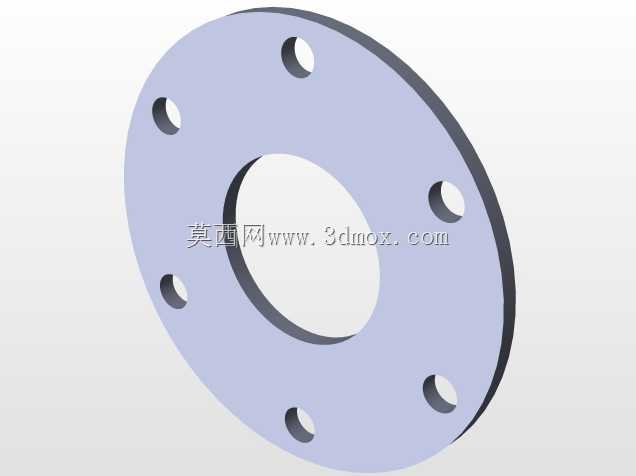

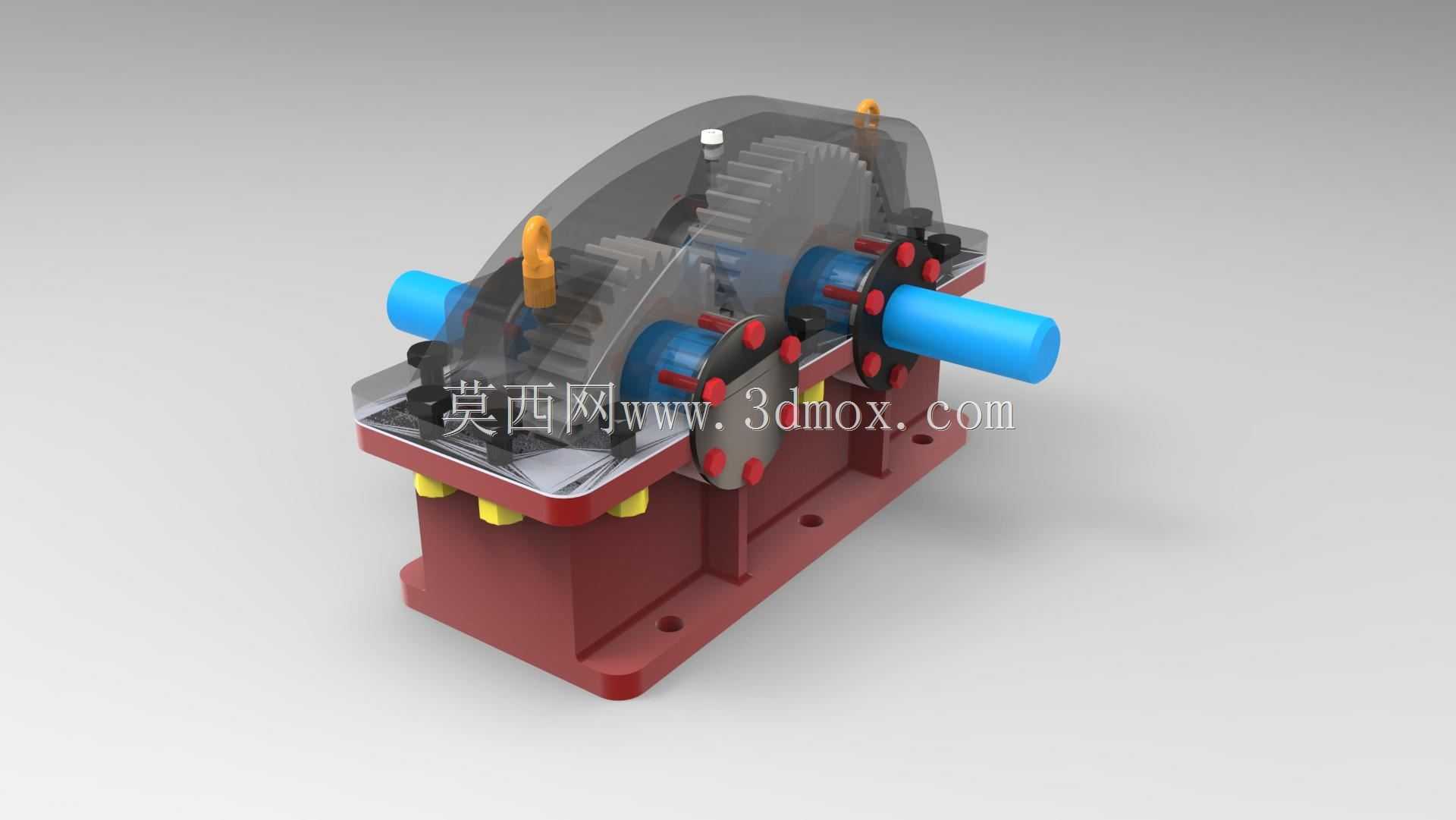

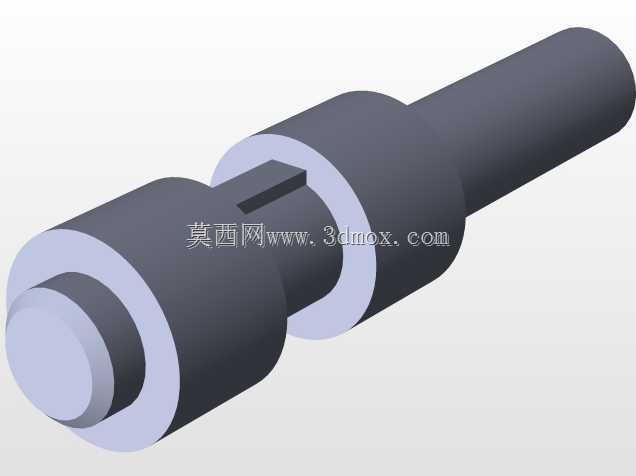

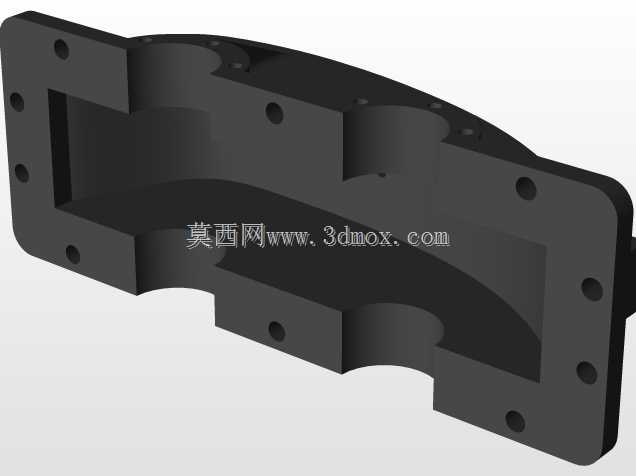

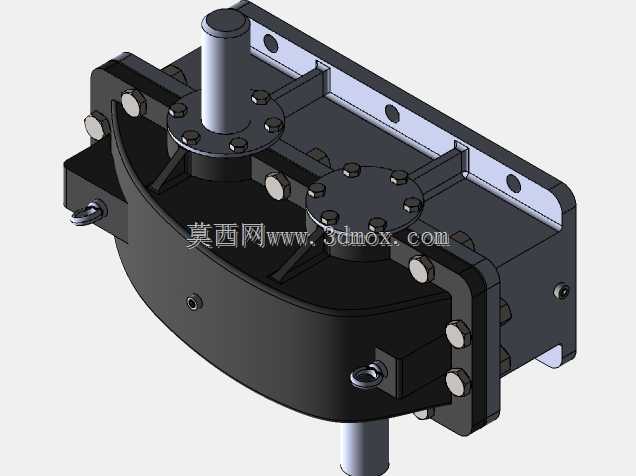

这款单级圆柱齿轮减速装置，常配套在输送线驱动端、小型物料提升设备、轻工生产线的动力传递环节中，核心作用是匹配原动机与工作端的转速差，把电机输出的高转速低扭矩转化为工作机构需要的低转速大扭矩，避免工作机构因转速过高无法适配工艺要求，同时降低传动链路的载荷冲击。从结构设计逻辑来看，整体采用剖分式铸铁箱体作为承载基体，箱座底部预留了四个对称布置的安装螺栓孔，安装基面做了铣平处理，能保证设备固定后与安装机架的贴合度，避免运行过程中出现箱体震颤、齿轮啮合错位的问题；箱盖与箱座的结合面经过精刨加工，配合定位销实现精准合箱，能保证轴承孔的同轴度误差控制在合理区间，减少齿轮偏载带来的齿面磨损。输入轴与输出轴平行布置，轴端伸出箱体的位置配套有端盖与密封结构，能防止箱体内的润滑油泄漏，同时阻挡外界粉尘、切削碎屑进入箱体内部破坏润滑环境；齿轮采用直齿圆柱齿轮啮合传动，传动比固定，结构简单便于后期维护检修，齿轮两侧的轴承选用深沟球轴承，能同时承受径向载荷与少量轴向载荷，适配这类中轻载、平稳运行的传动场景。箱体侧面预留了油位观察与换油接口，日常维护时可以直接观察箱体内润滑油的液位高度，及时补充或更换润滑油，保证齿轮与轴承的润滑充分，延长部件使用寿命。设计过程中充分考虑了安装边界的适配性，整体外形方正，输入输出轴的中心高、轴伸长度、轴径尺寸都匹配常规Y系列小型电机的安装尺寸，不需要额外做过渡连接结构就能直接完成动力对接，能大幅缩短现场设备改造、新线搭建的装配周期。箱盖顶部预留了透气塞安装位，设备长时间运行导致箱体内温度升高、压力上升时，能通过透气结构平衡内外压差，避免密封件因压差过大出现渗油问题；箱体底部设置了排油口，换油时可以直接排空箱体内的旧油与沉积的金属磨屑，不需要拆分箱盖就能完成基础维护操作。这类减速装置的传动效率较高，运行过程中噪音低，适合在对传动平稳性有一定要求、安装空间紧凑的场合使用，结构上没有复杂的特殊构件，常规机械加工车间就能完成所有零部件的加工与装配，备件通用性强，后期运维成本较低。
