同轴式绿色透明壳体齿轮减速装置

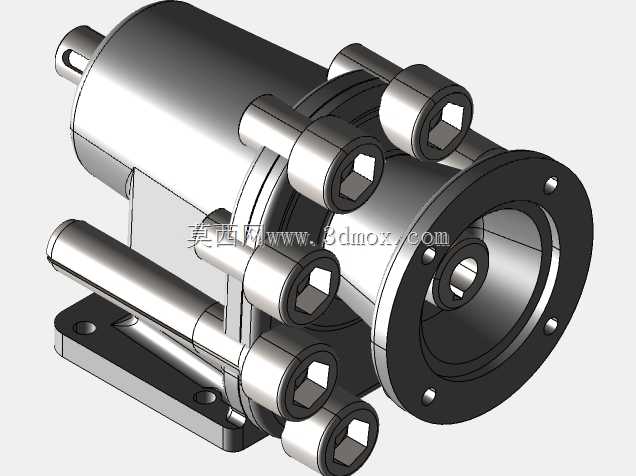

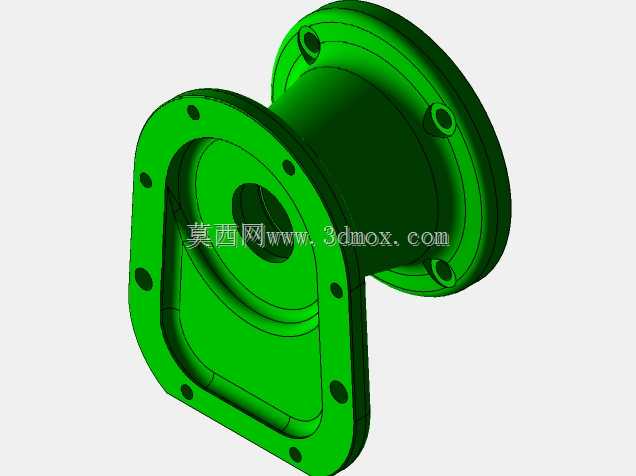

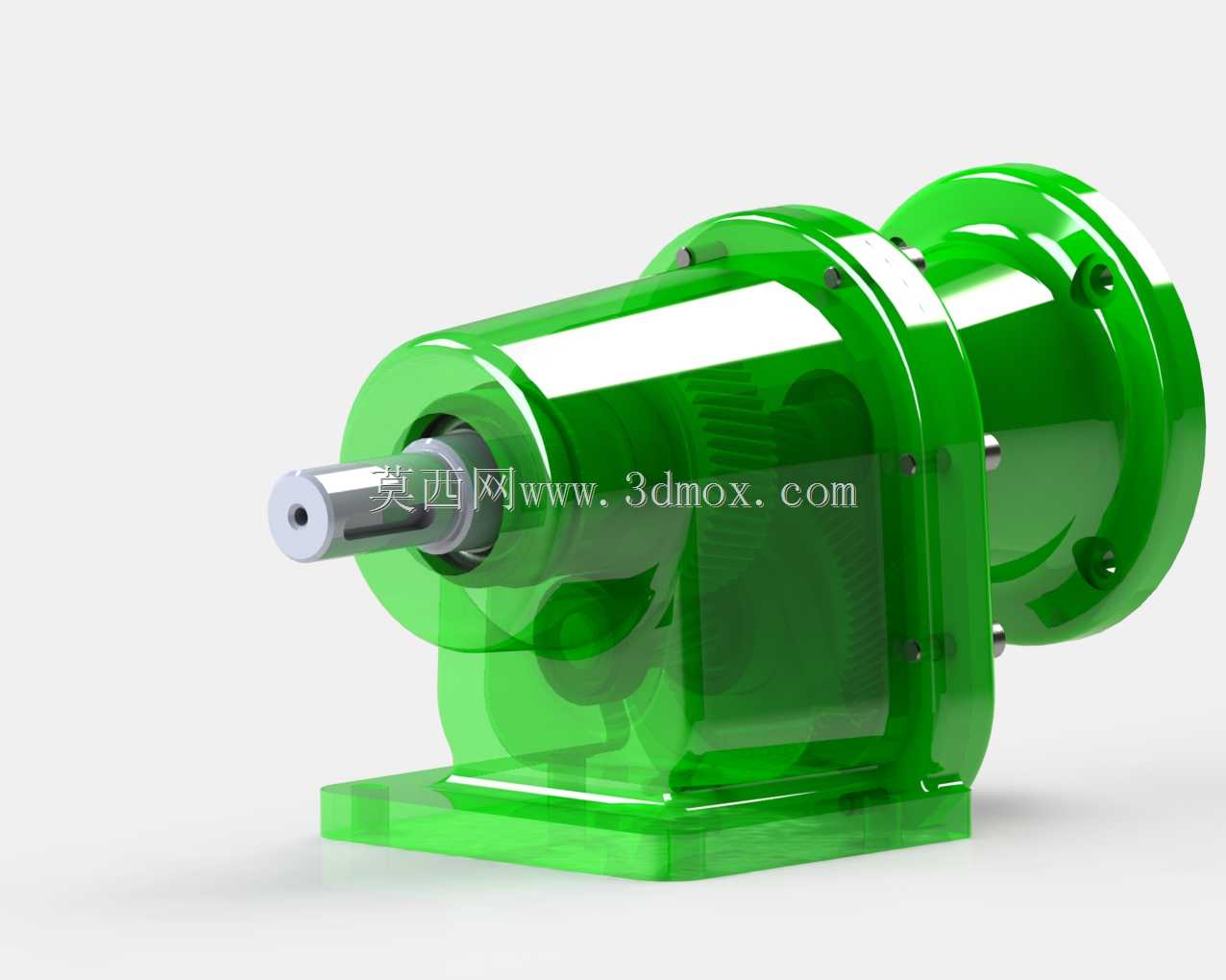

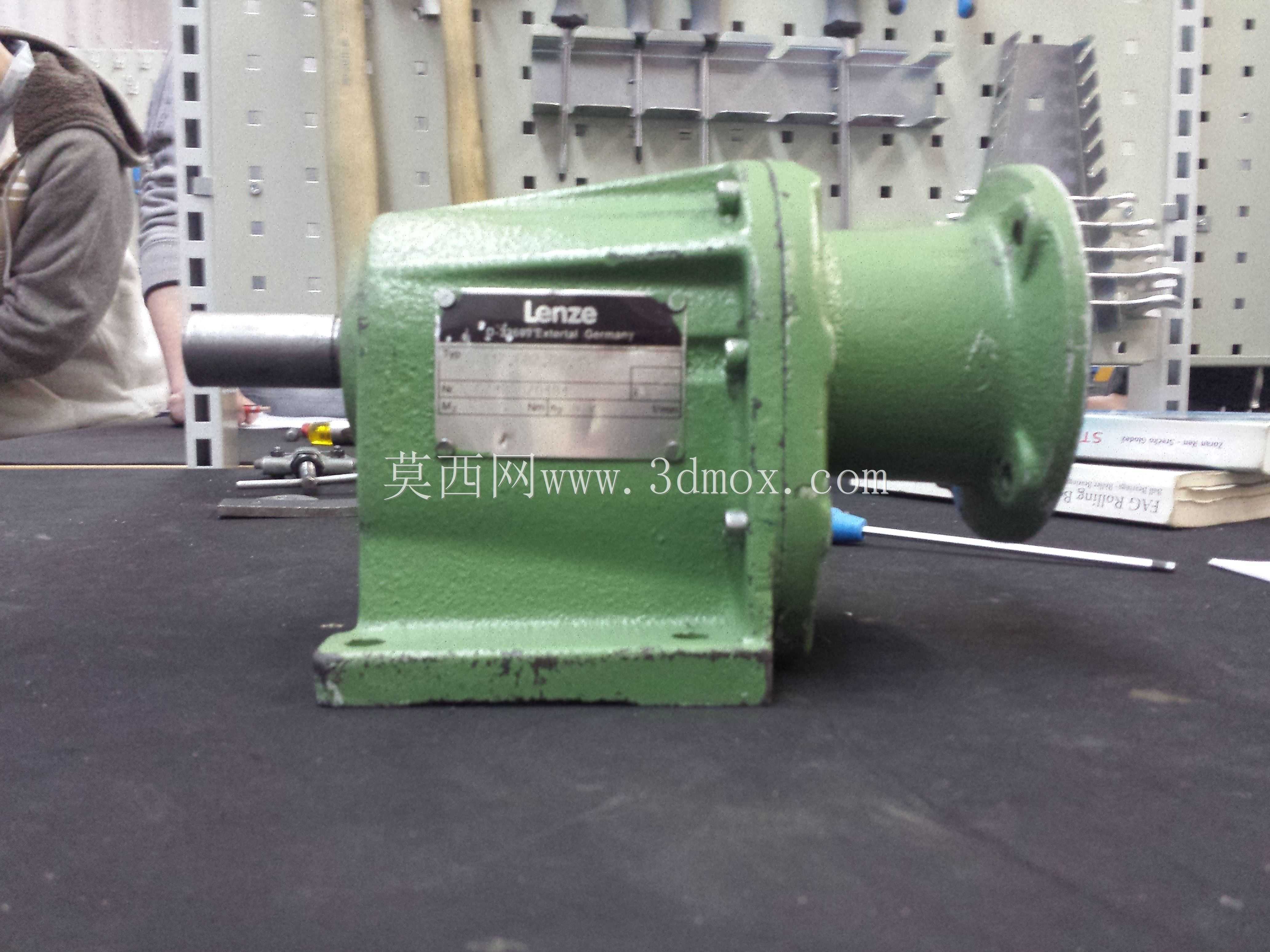

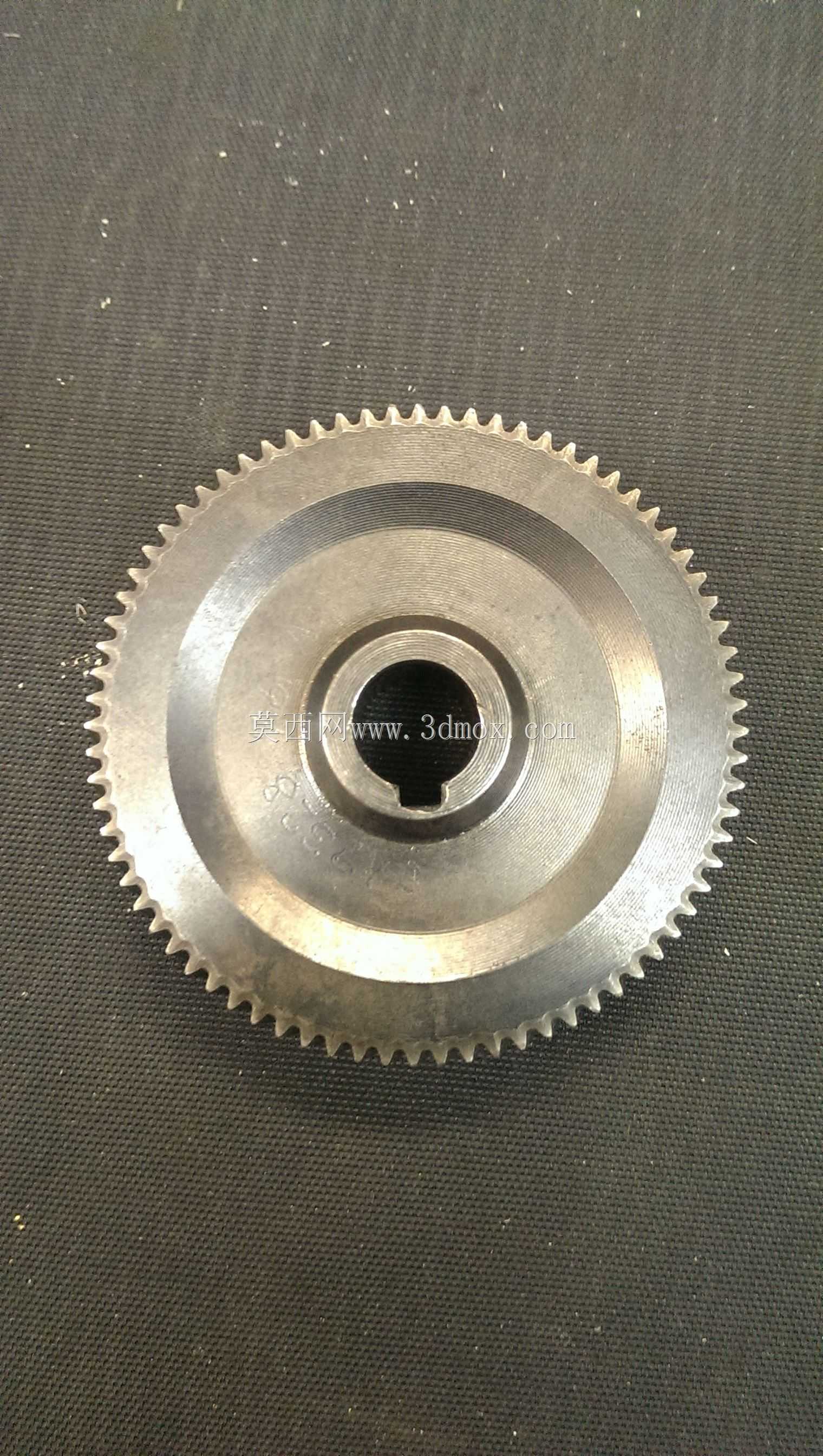

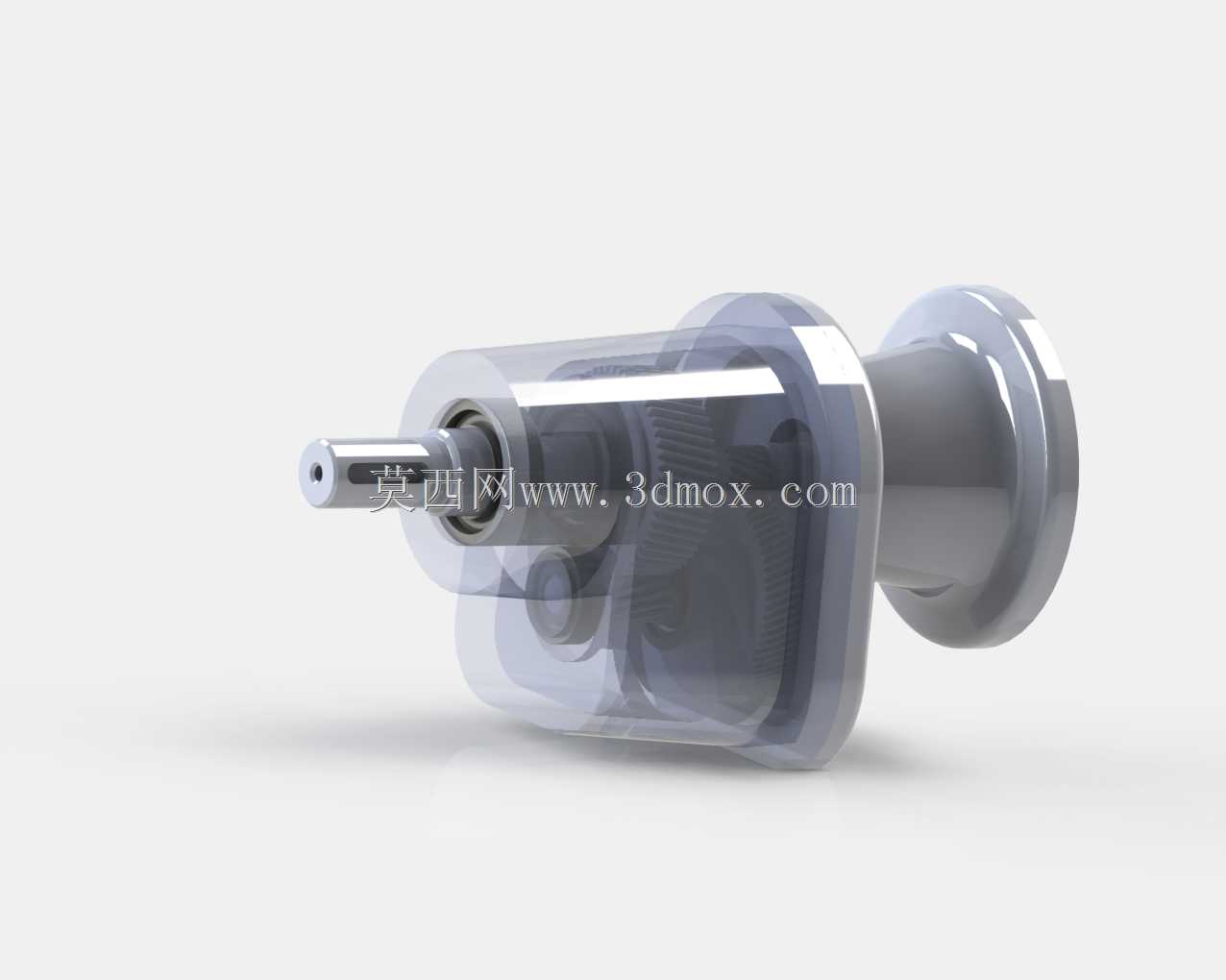

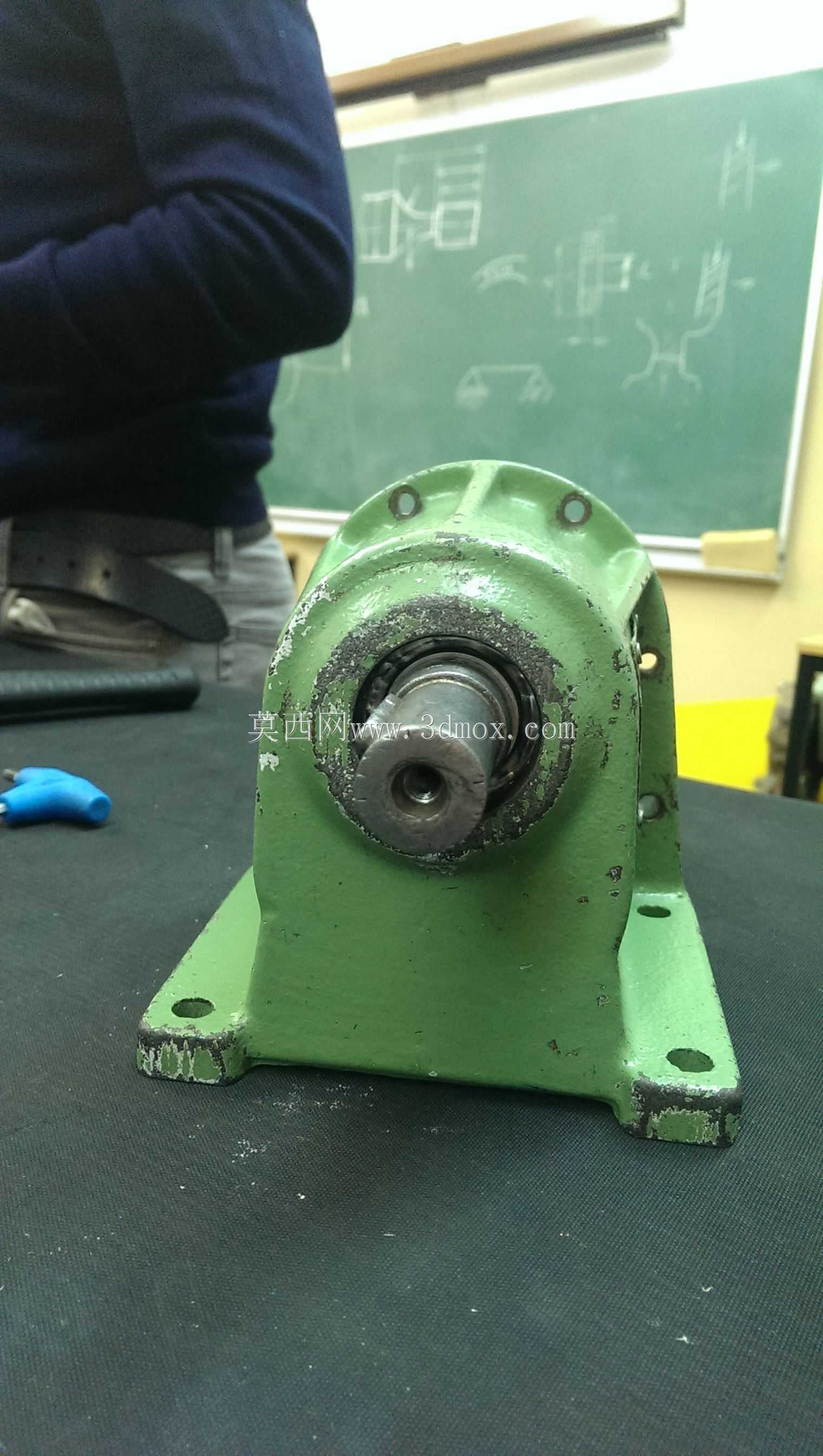

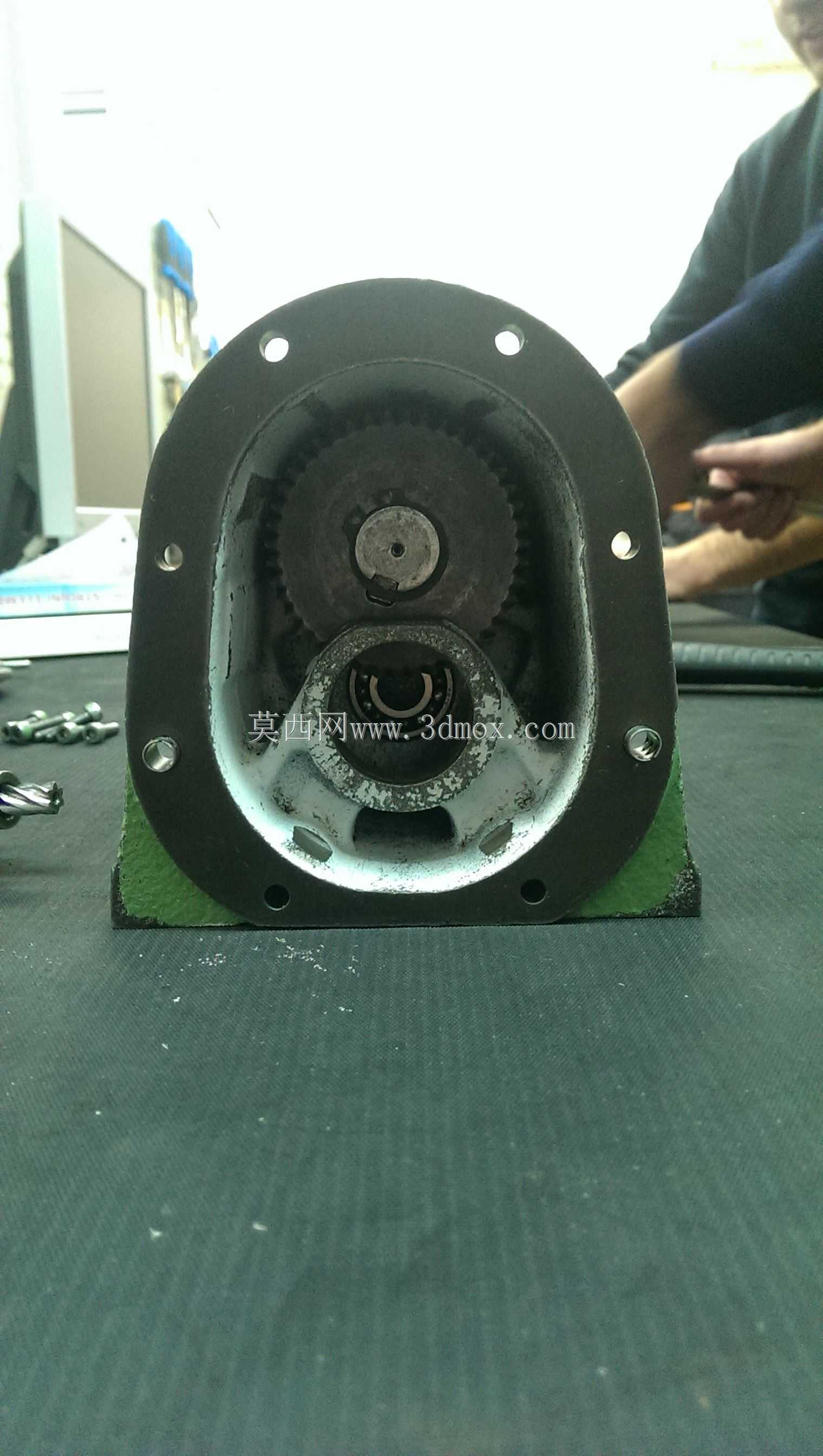

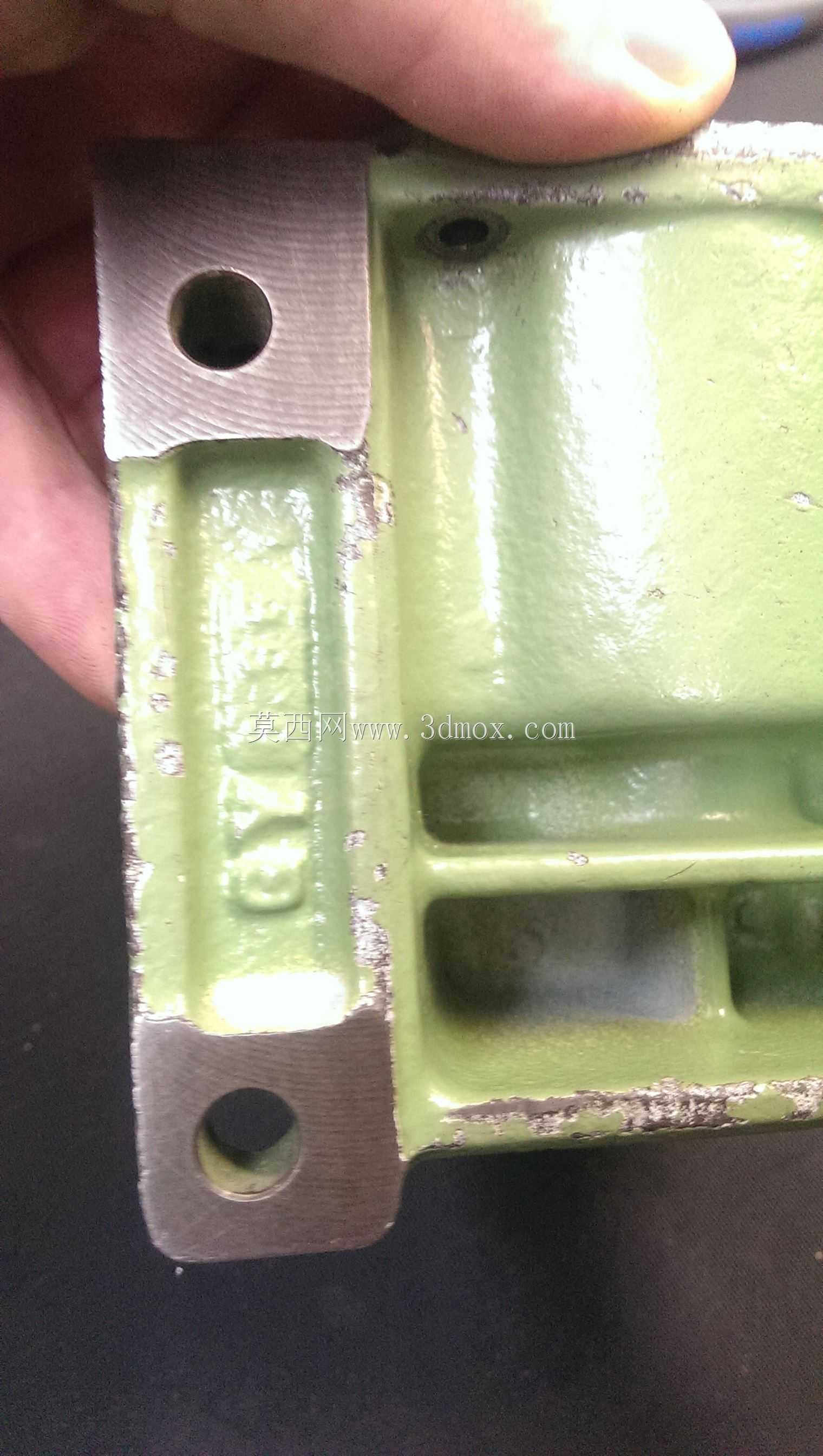

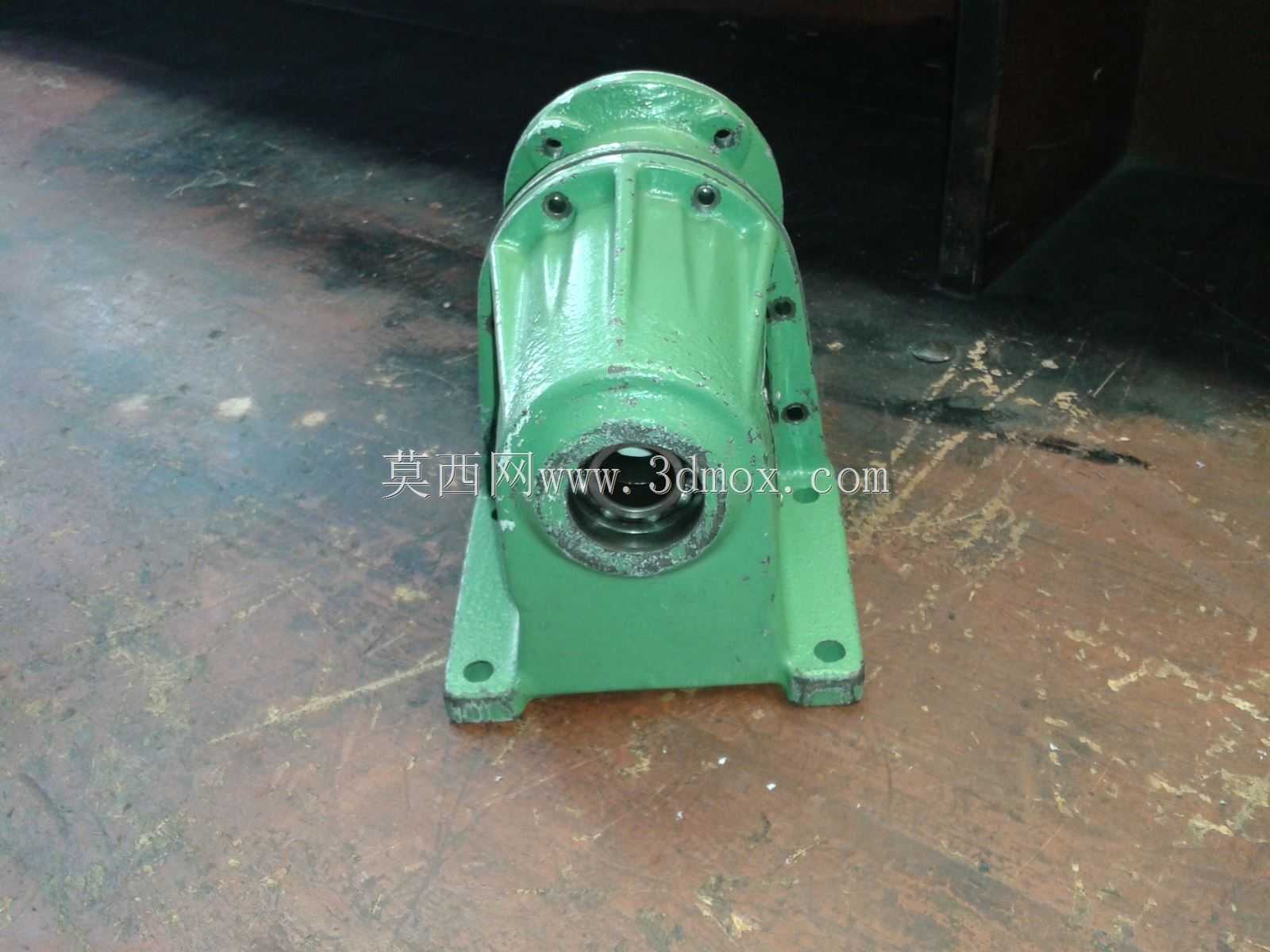

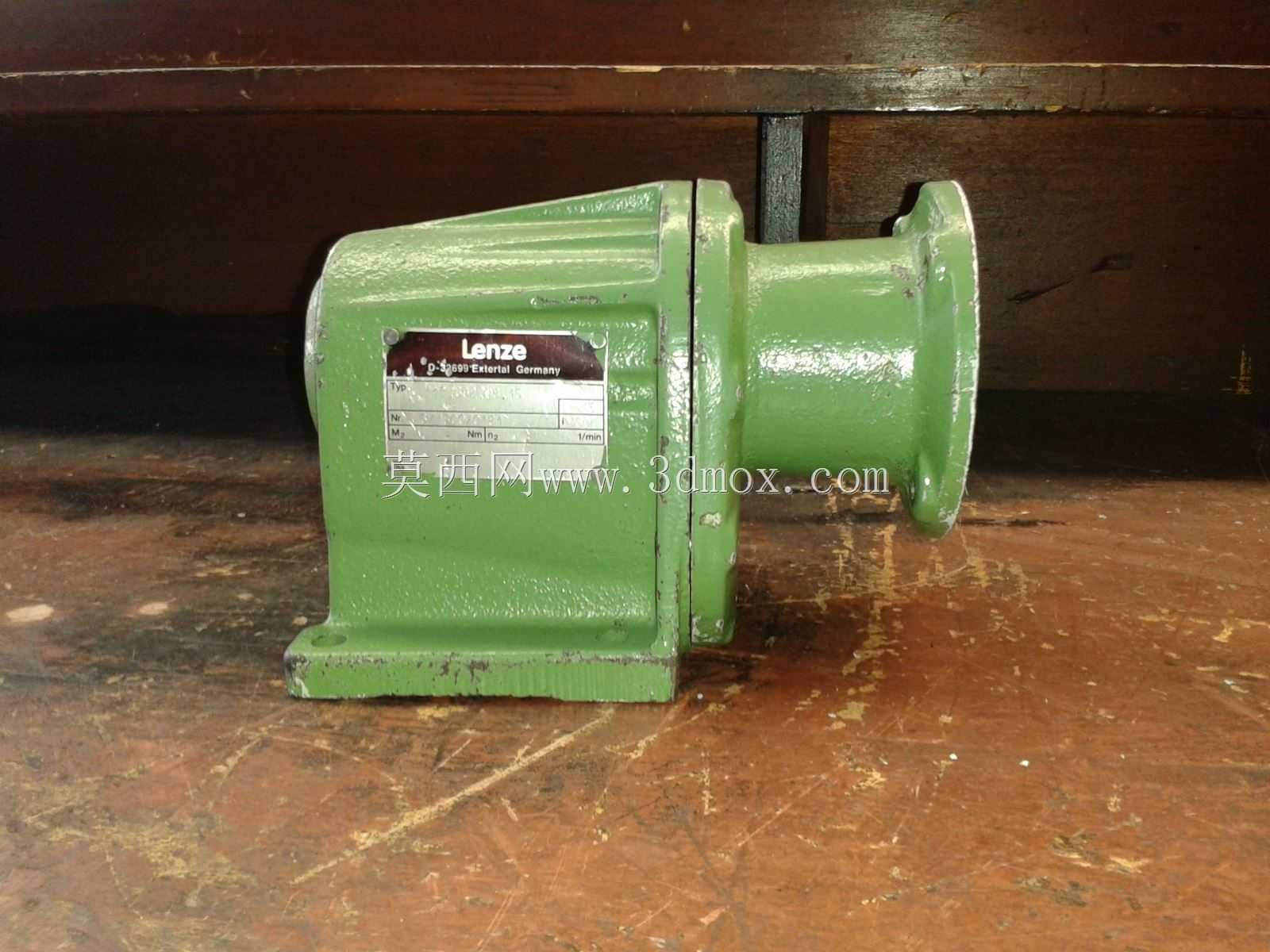

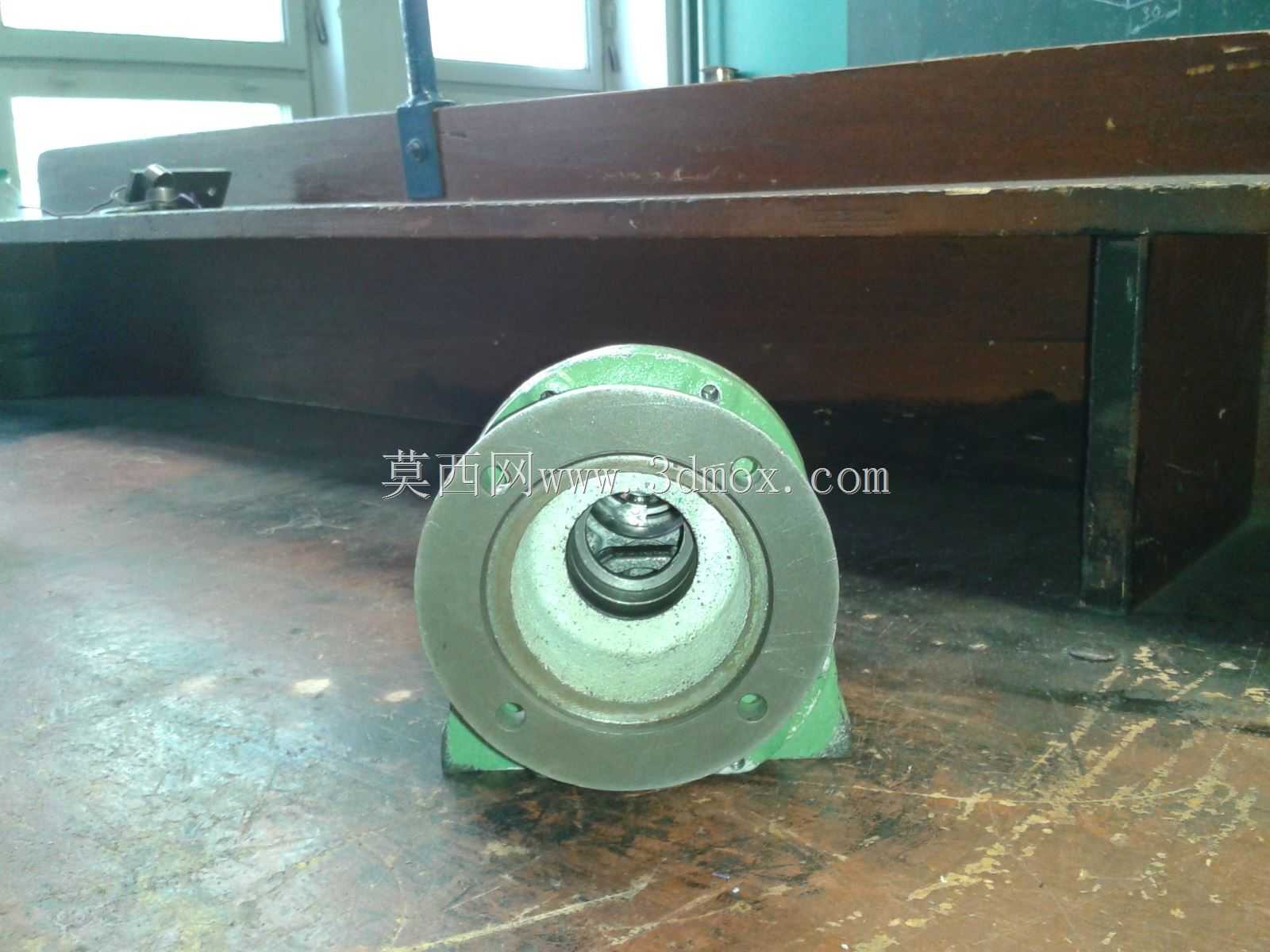

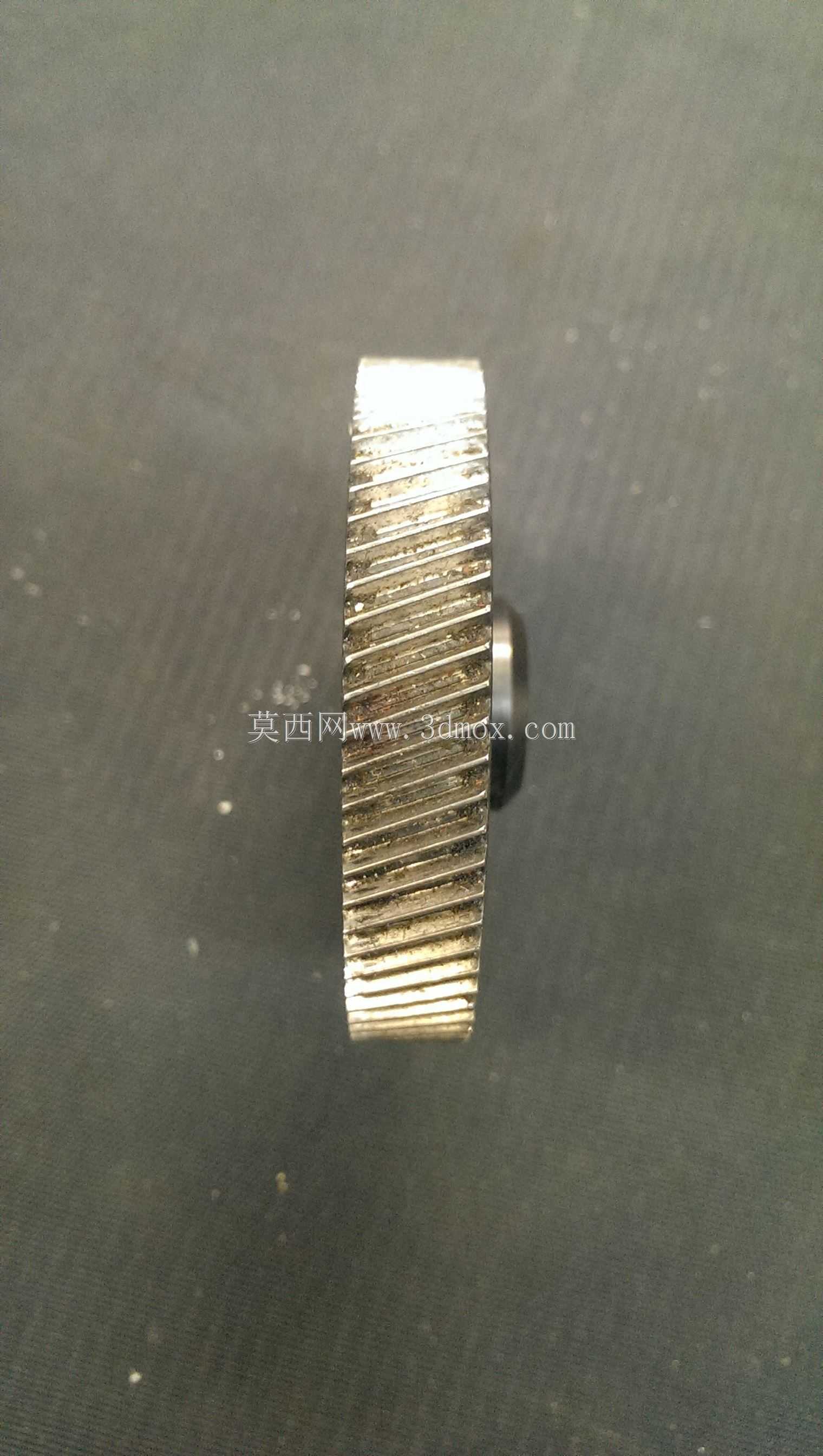

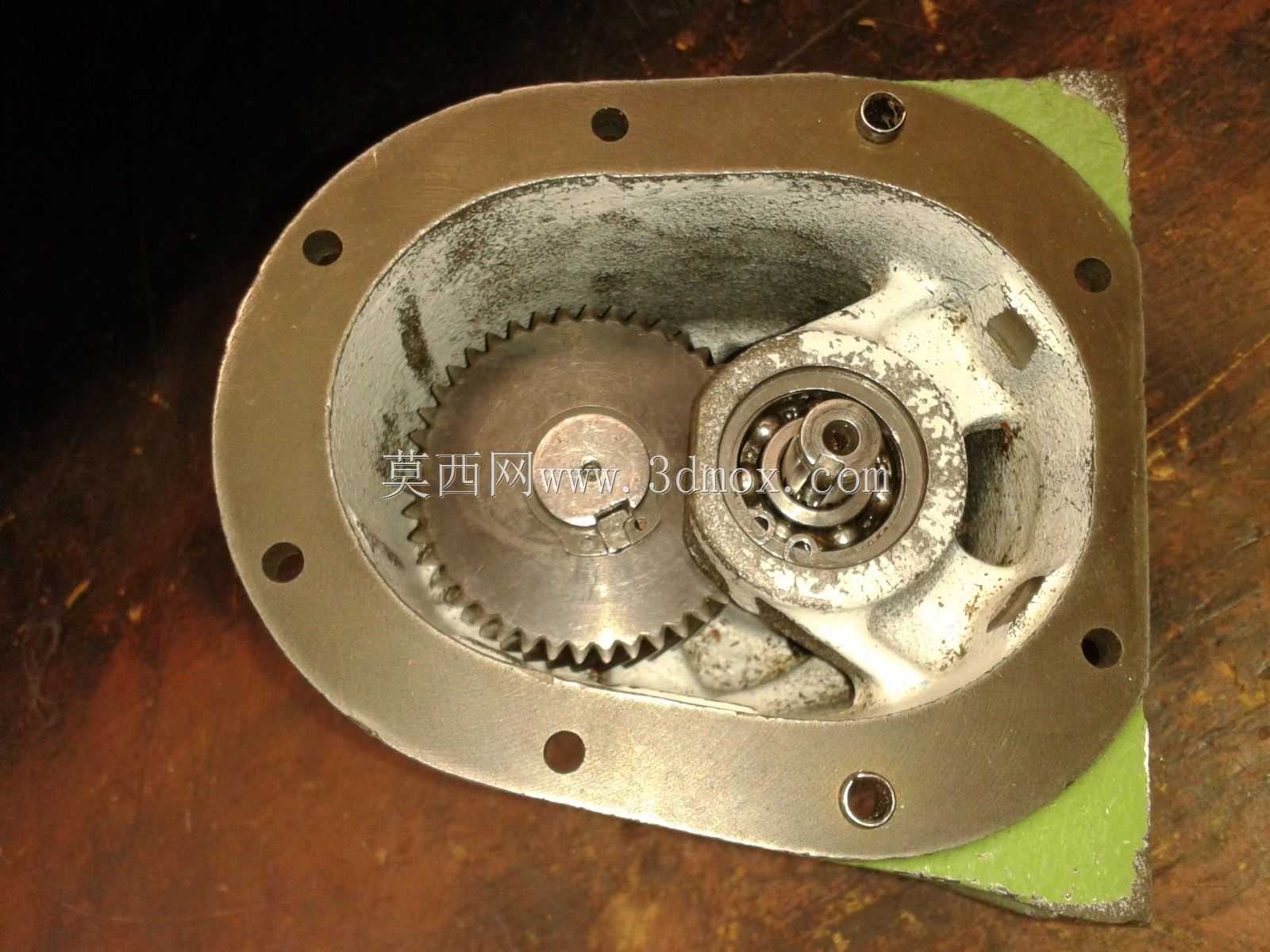

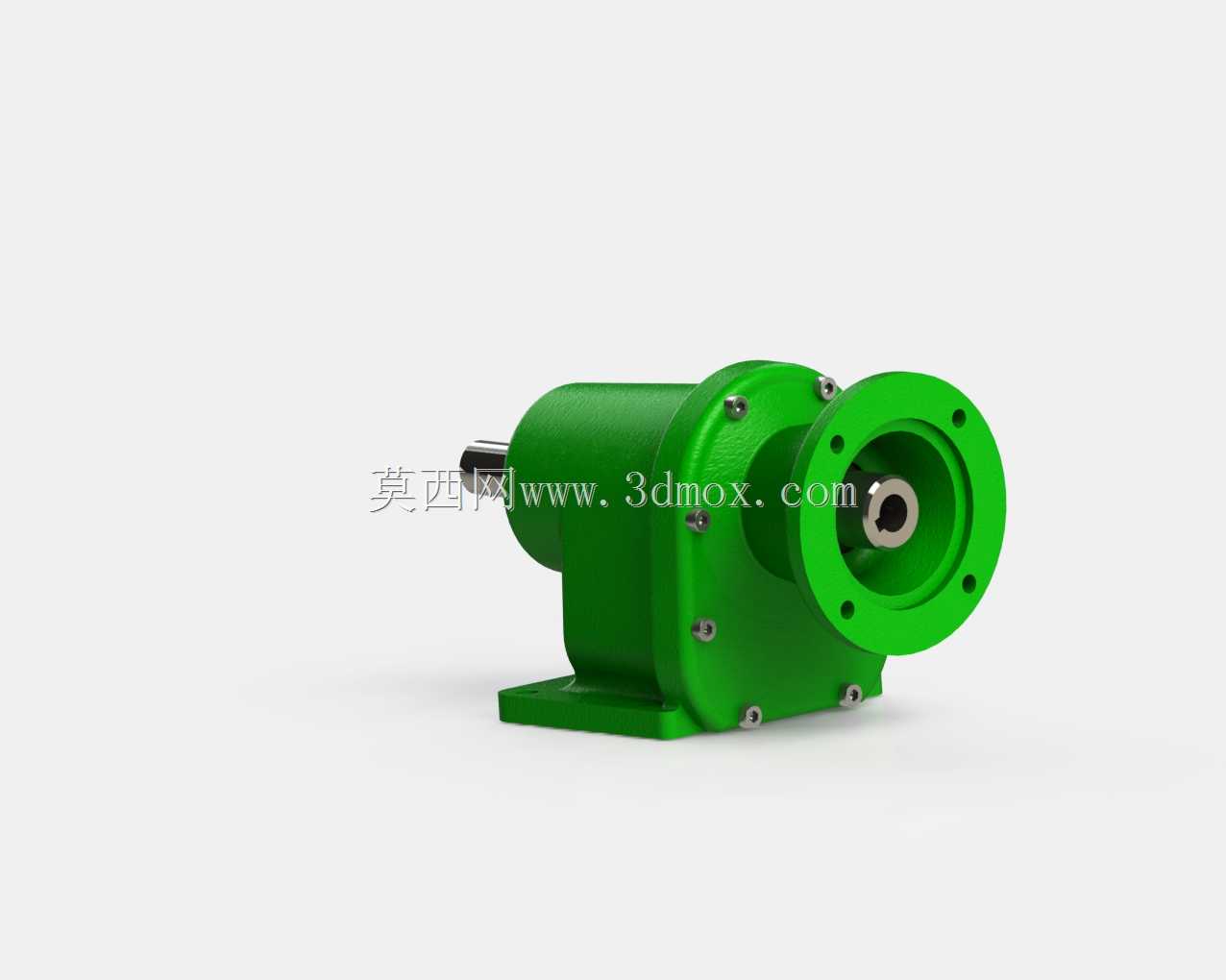

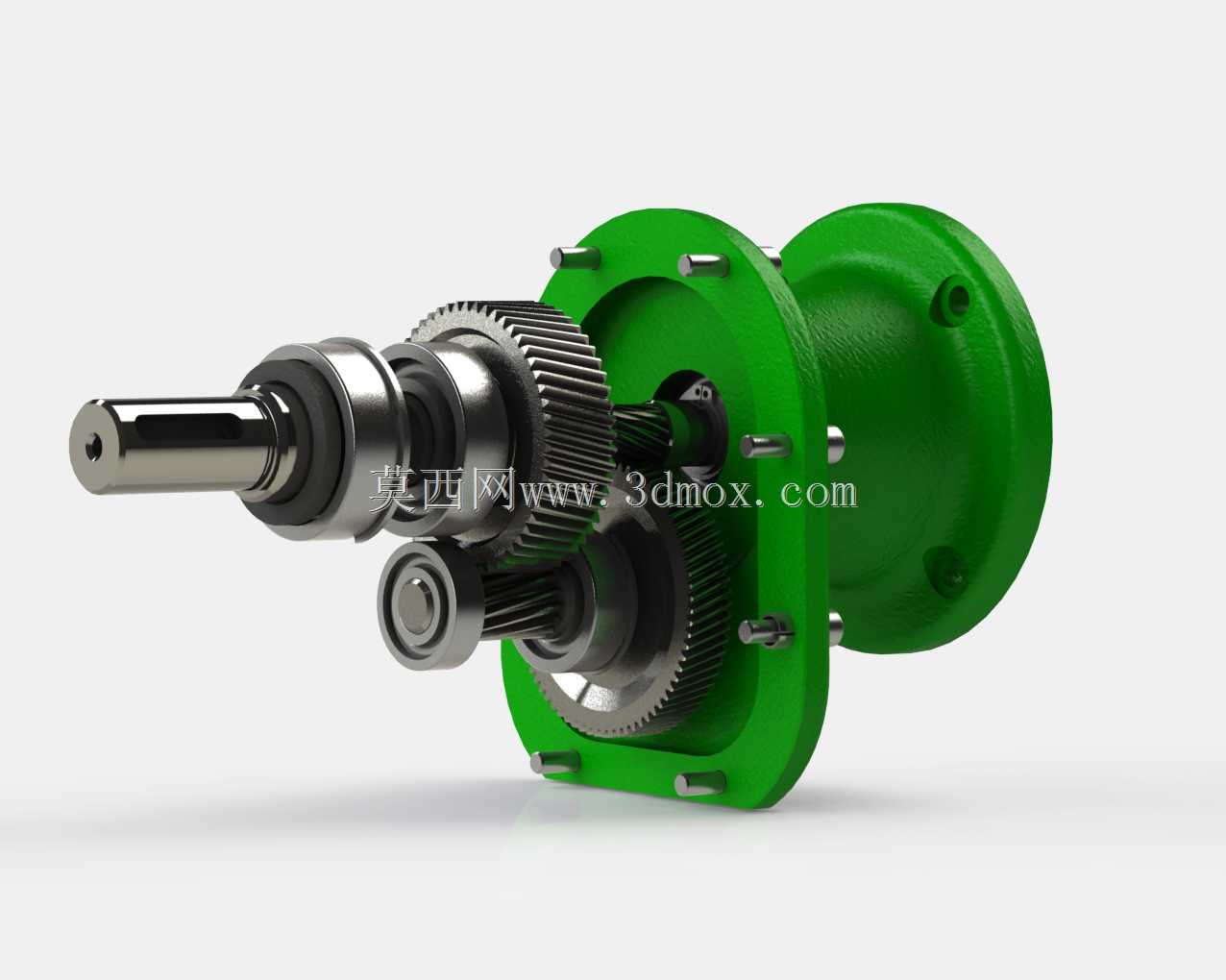

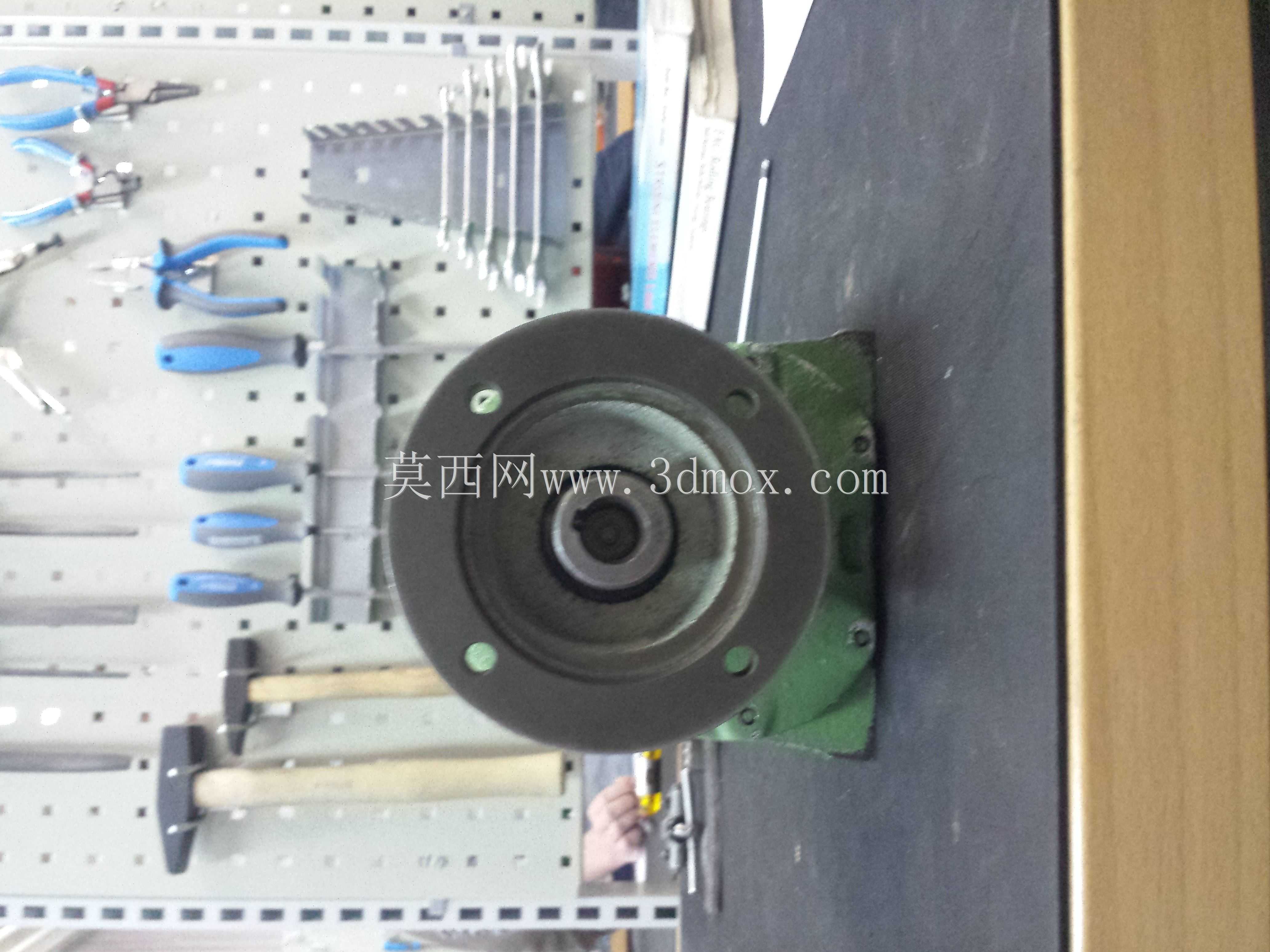

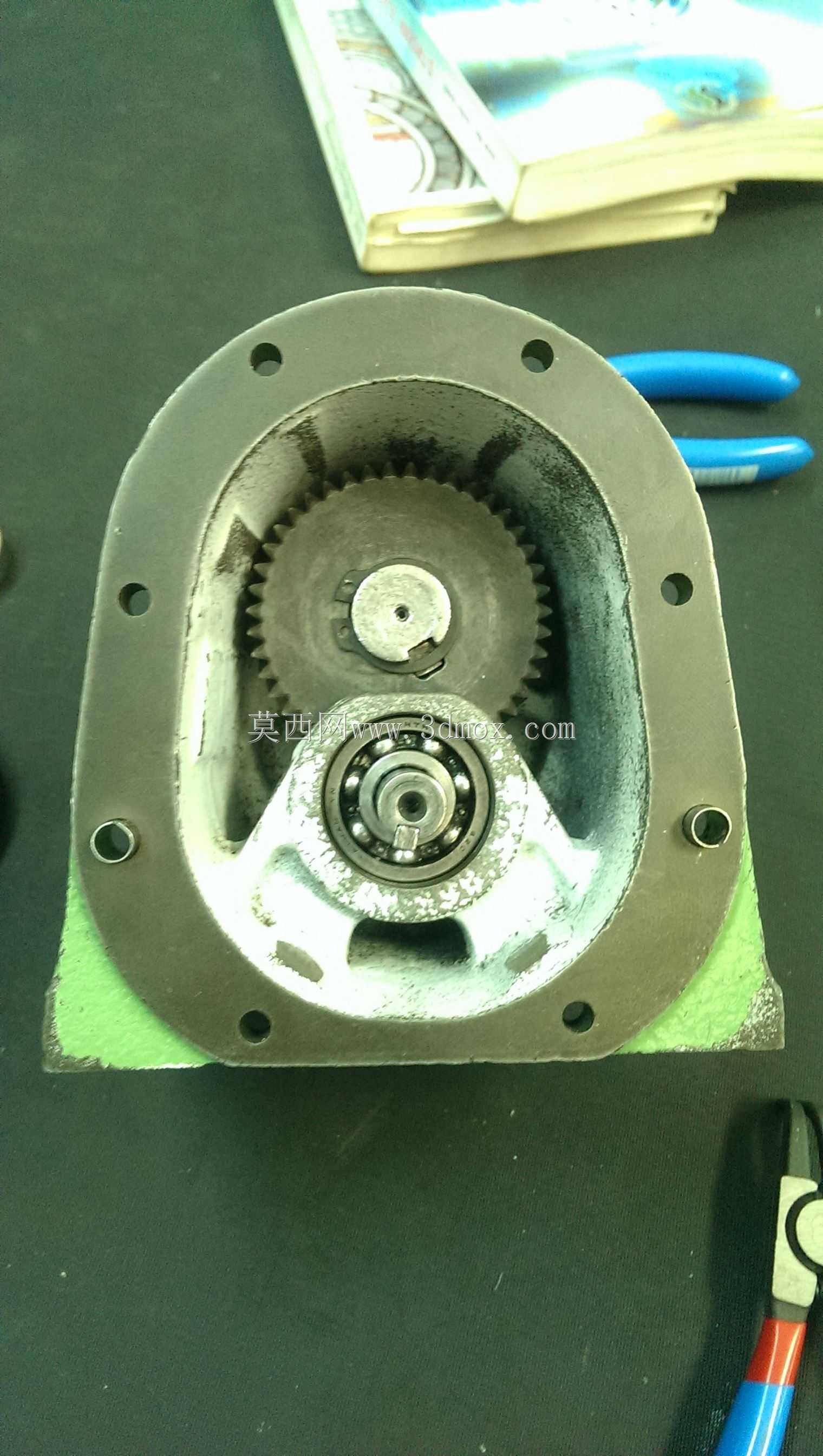

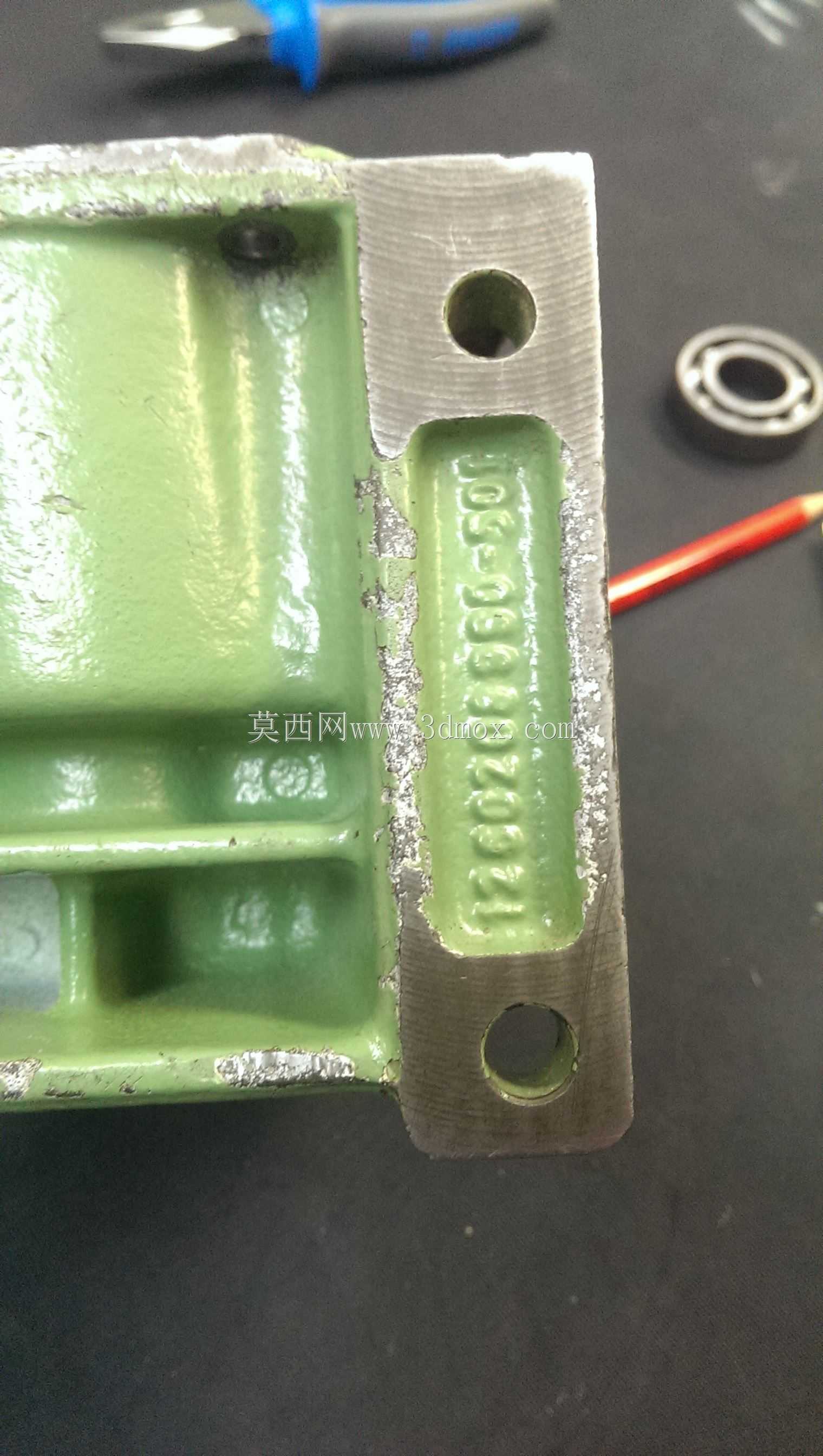

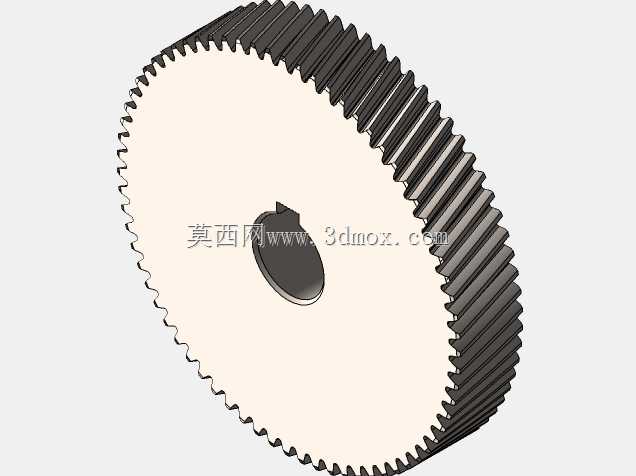

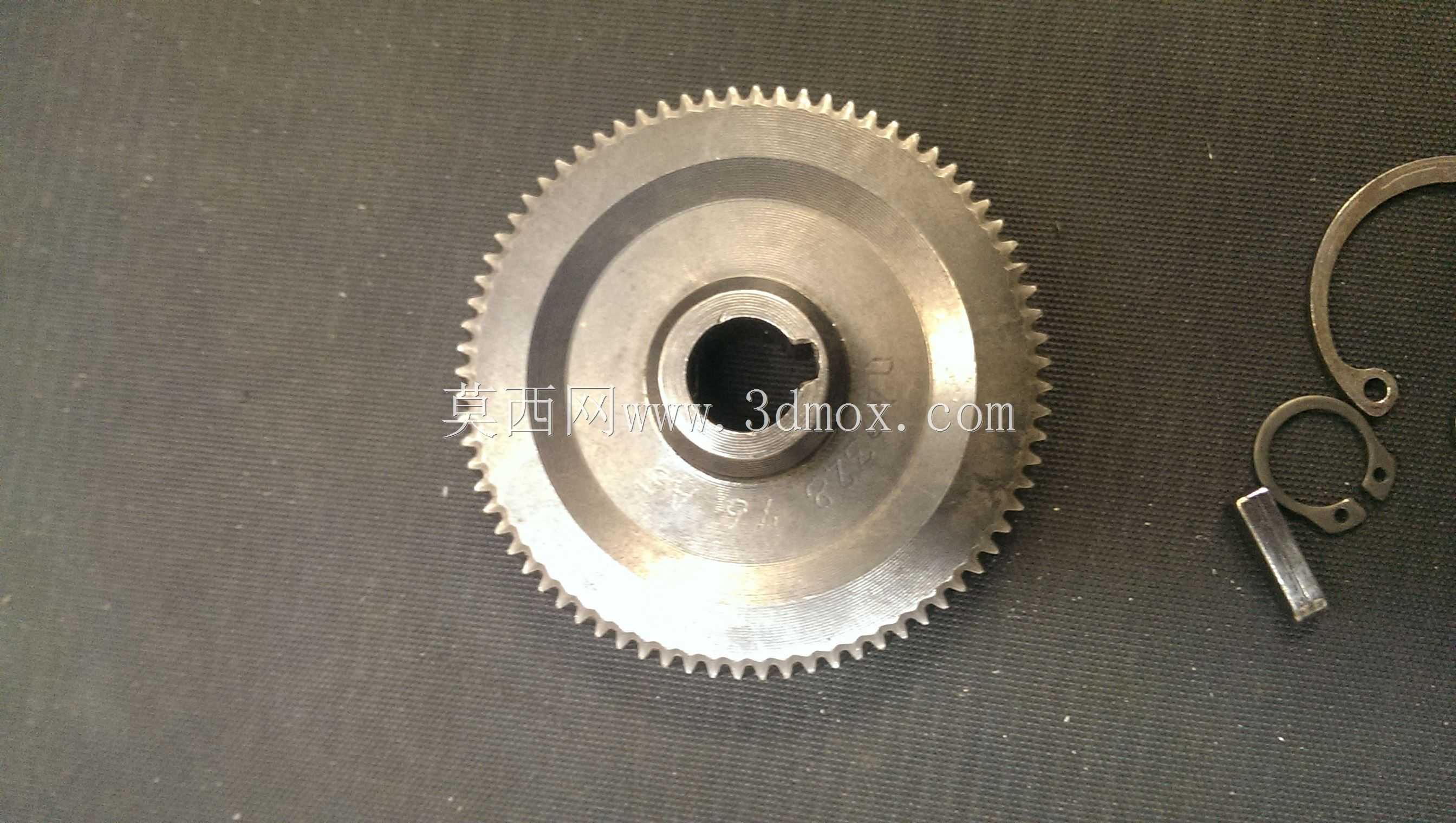

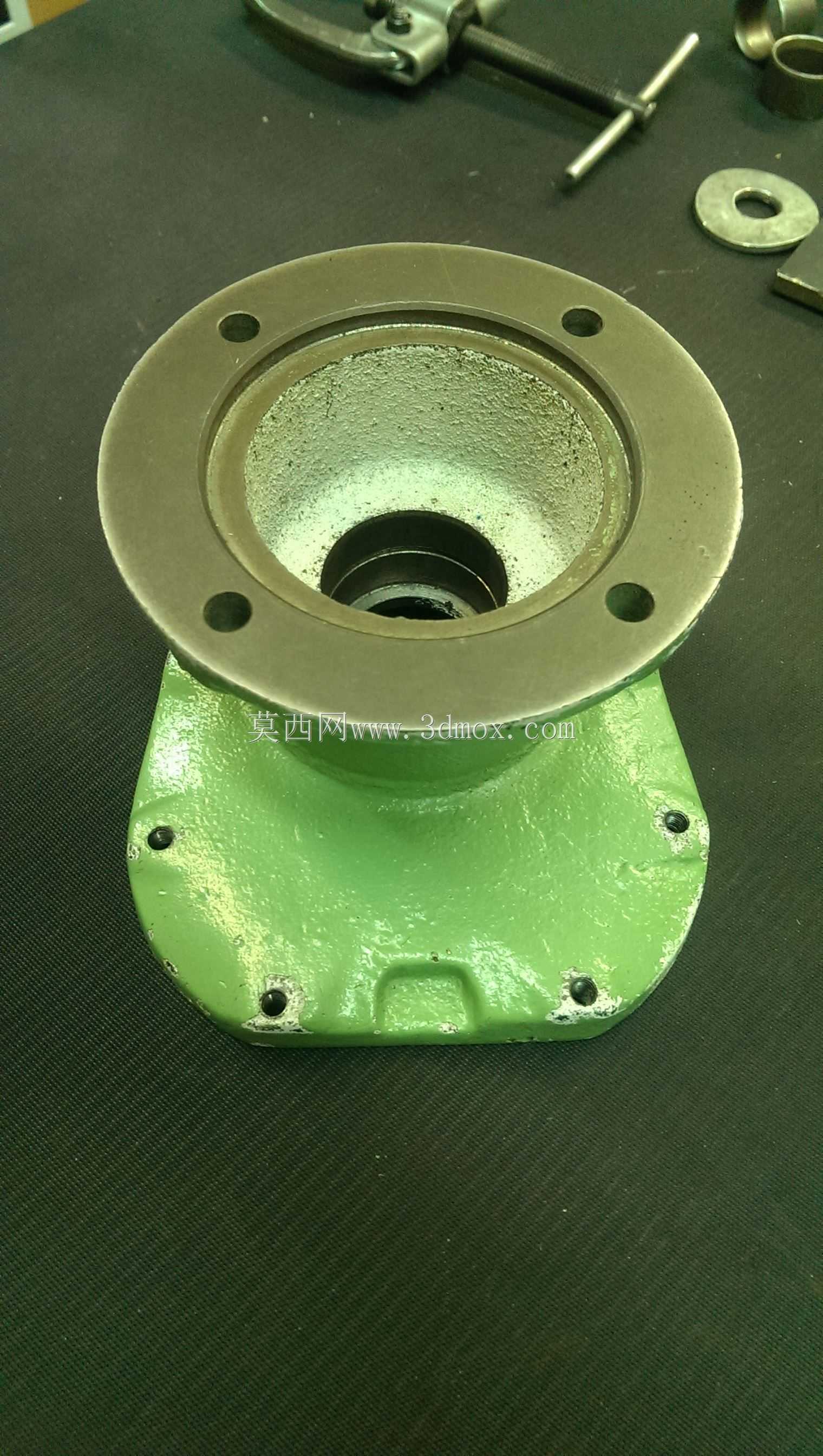

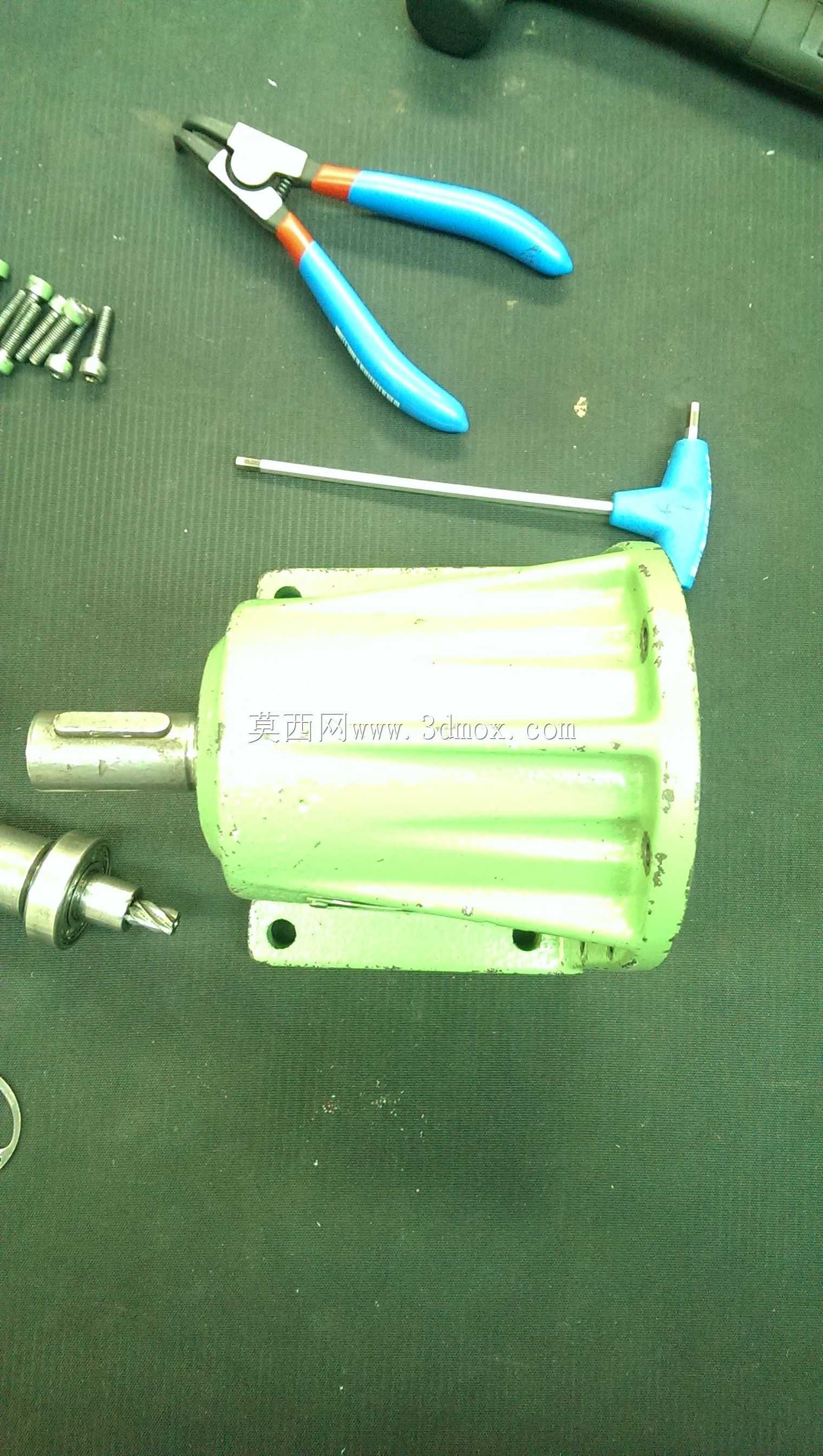

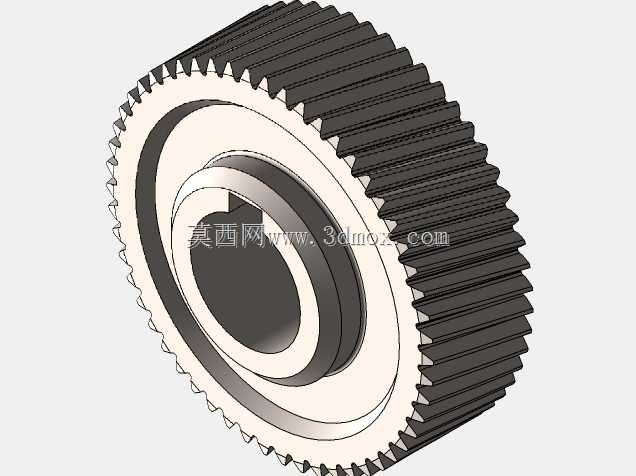

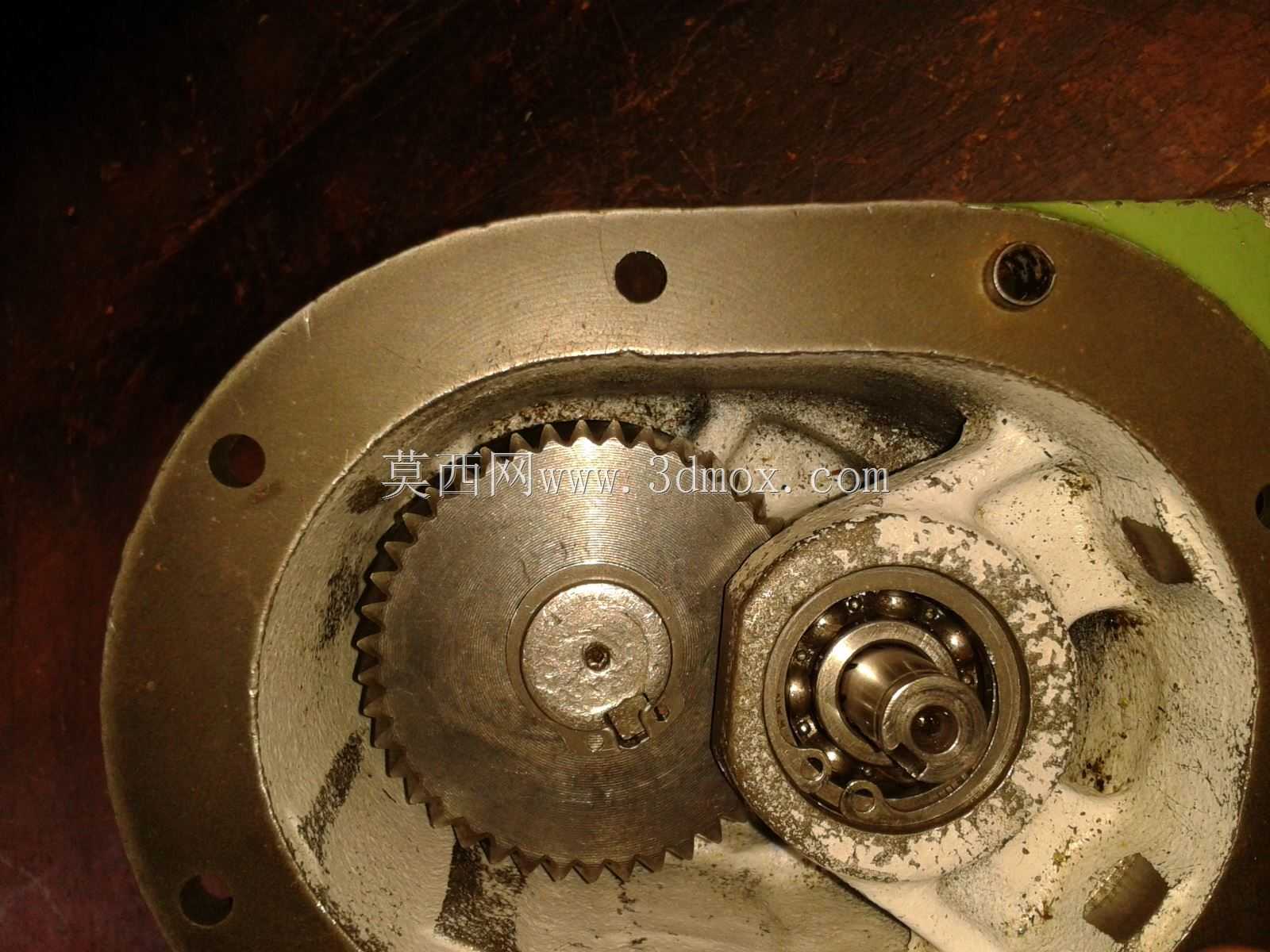

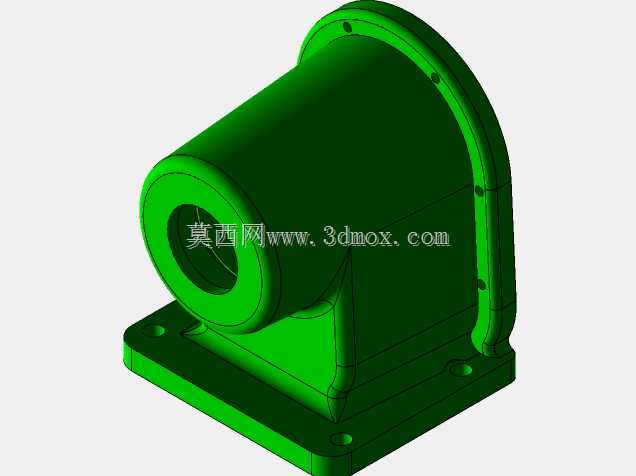

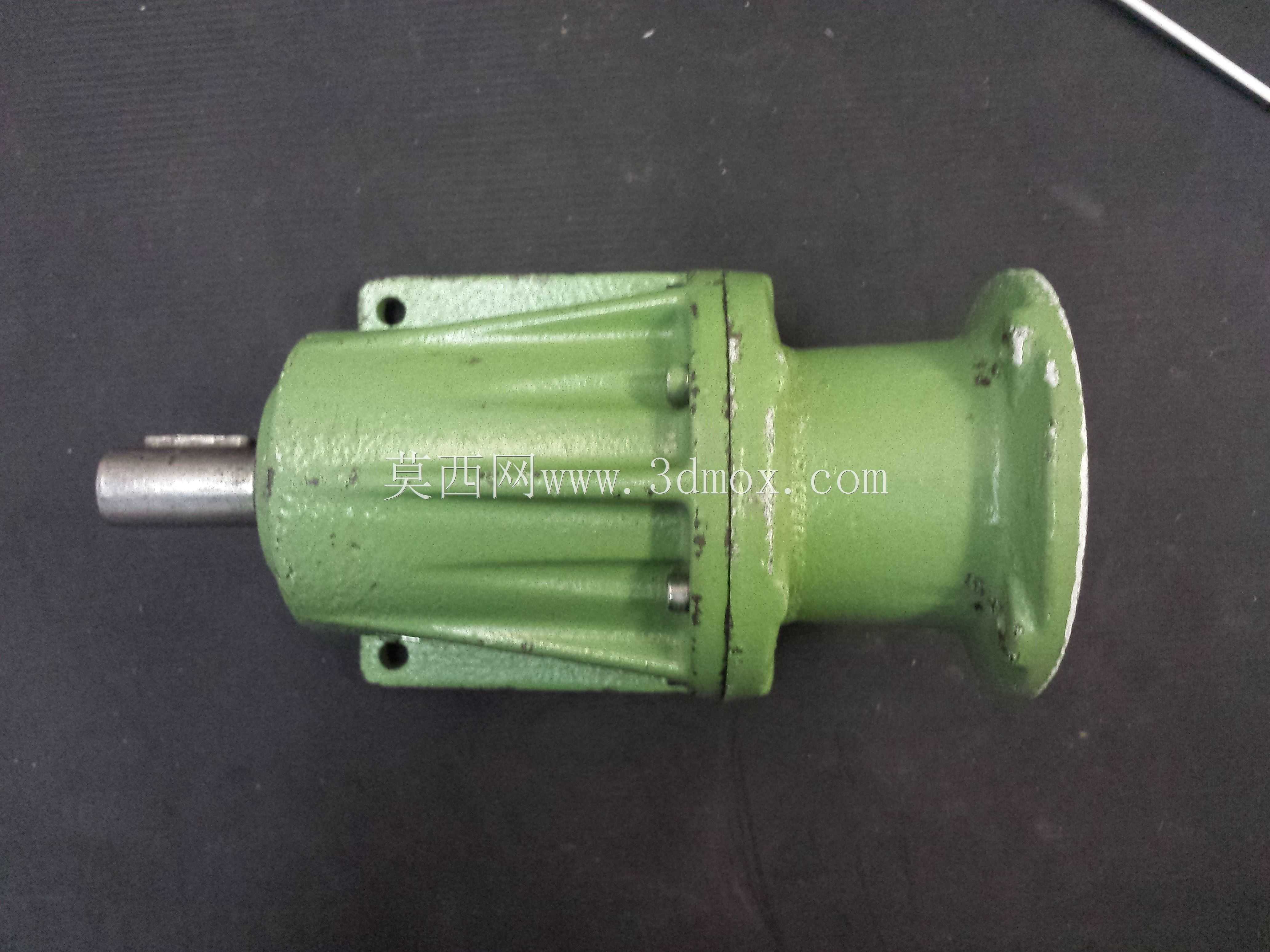

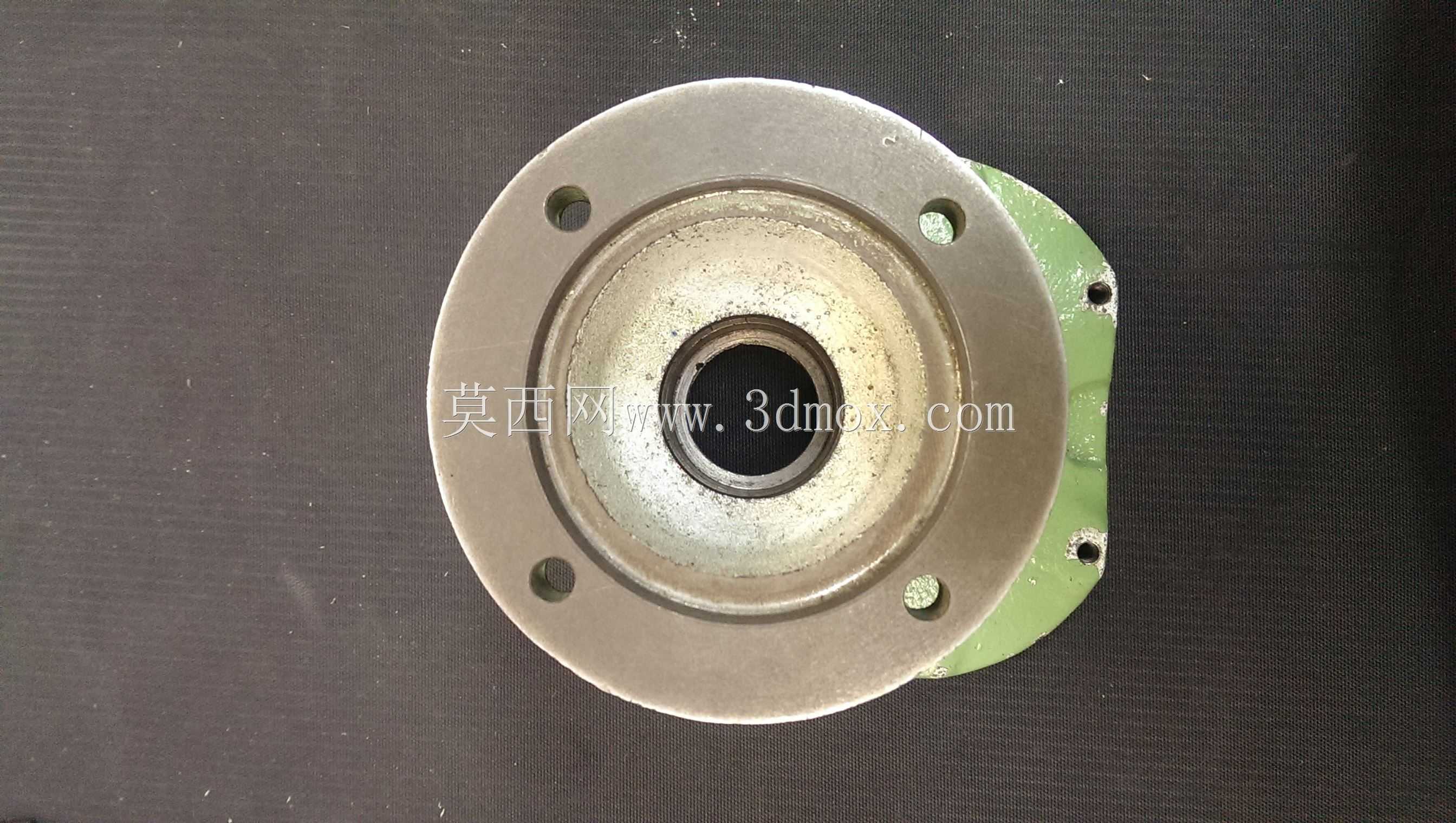

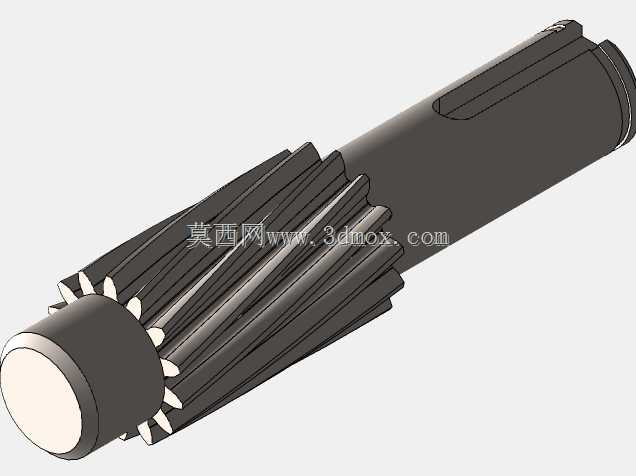

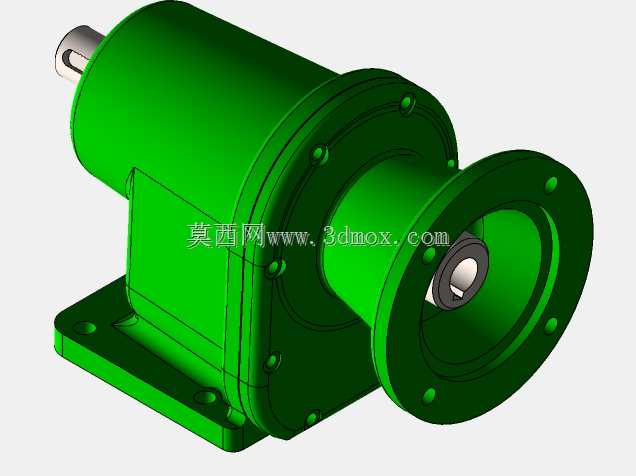

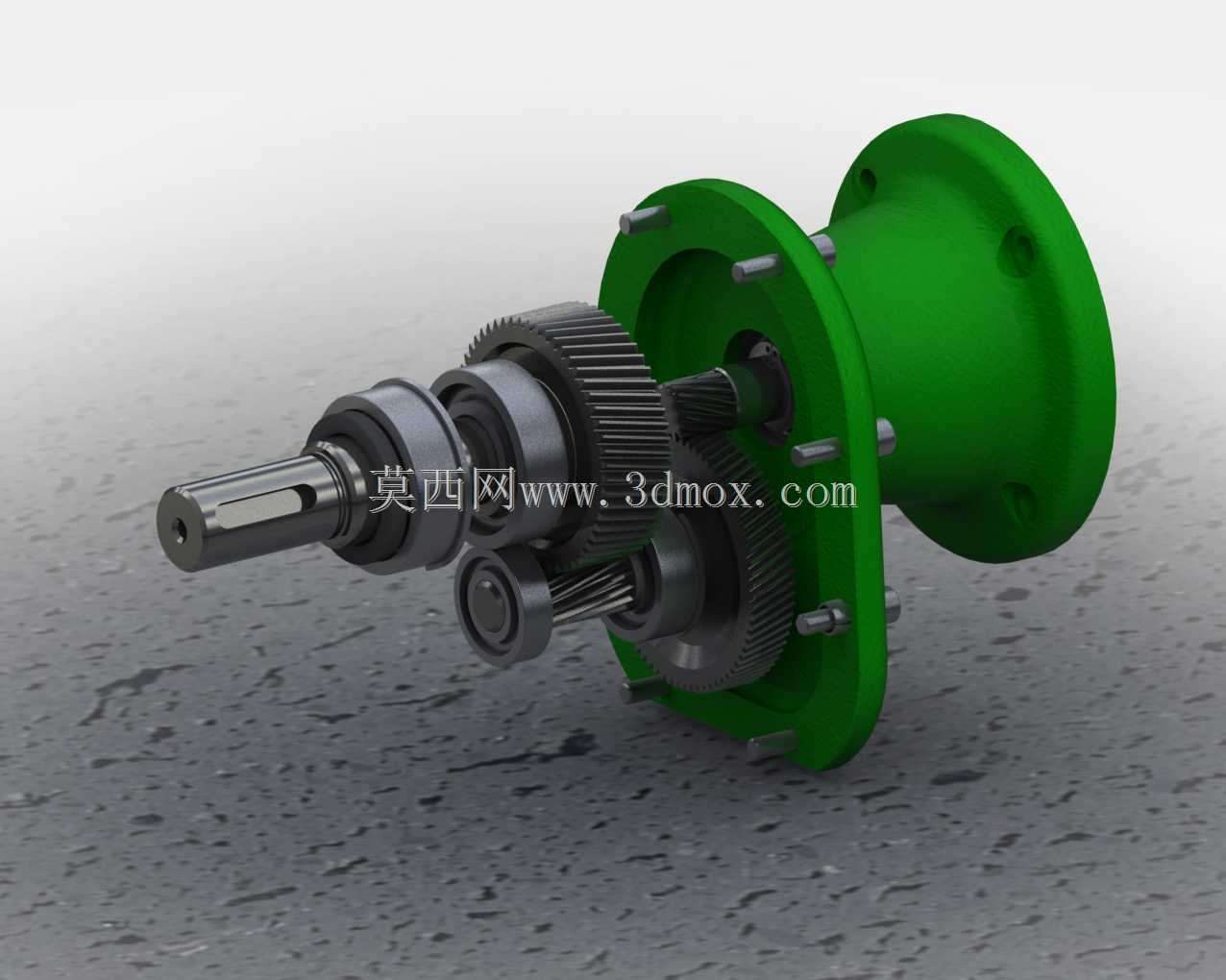

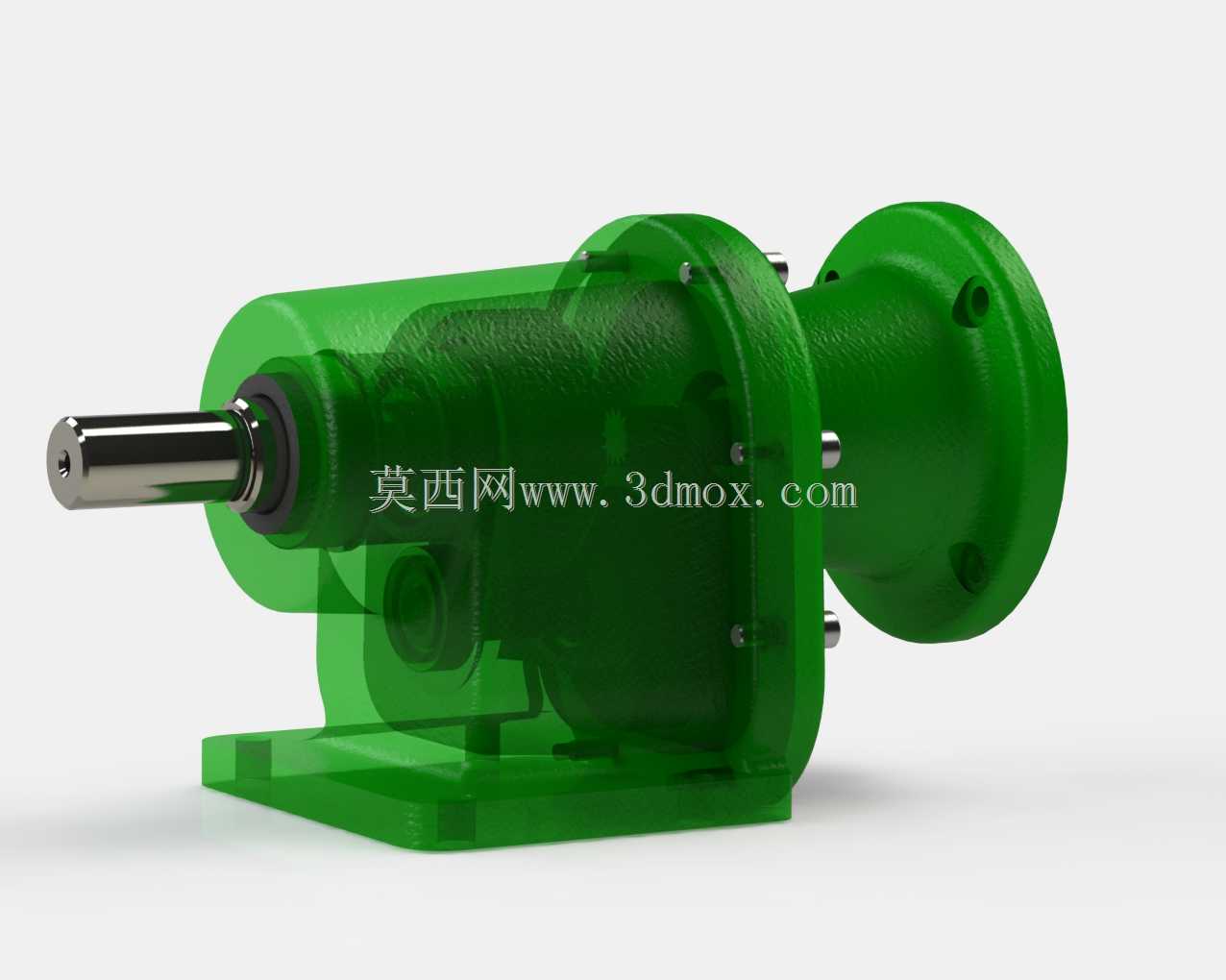

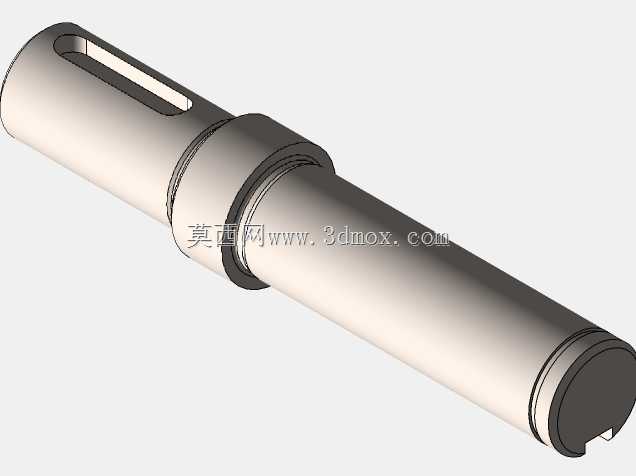

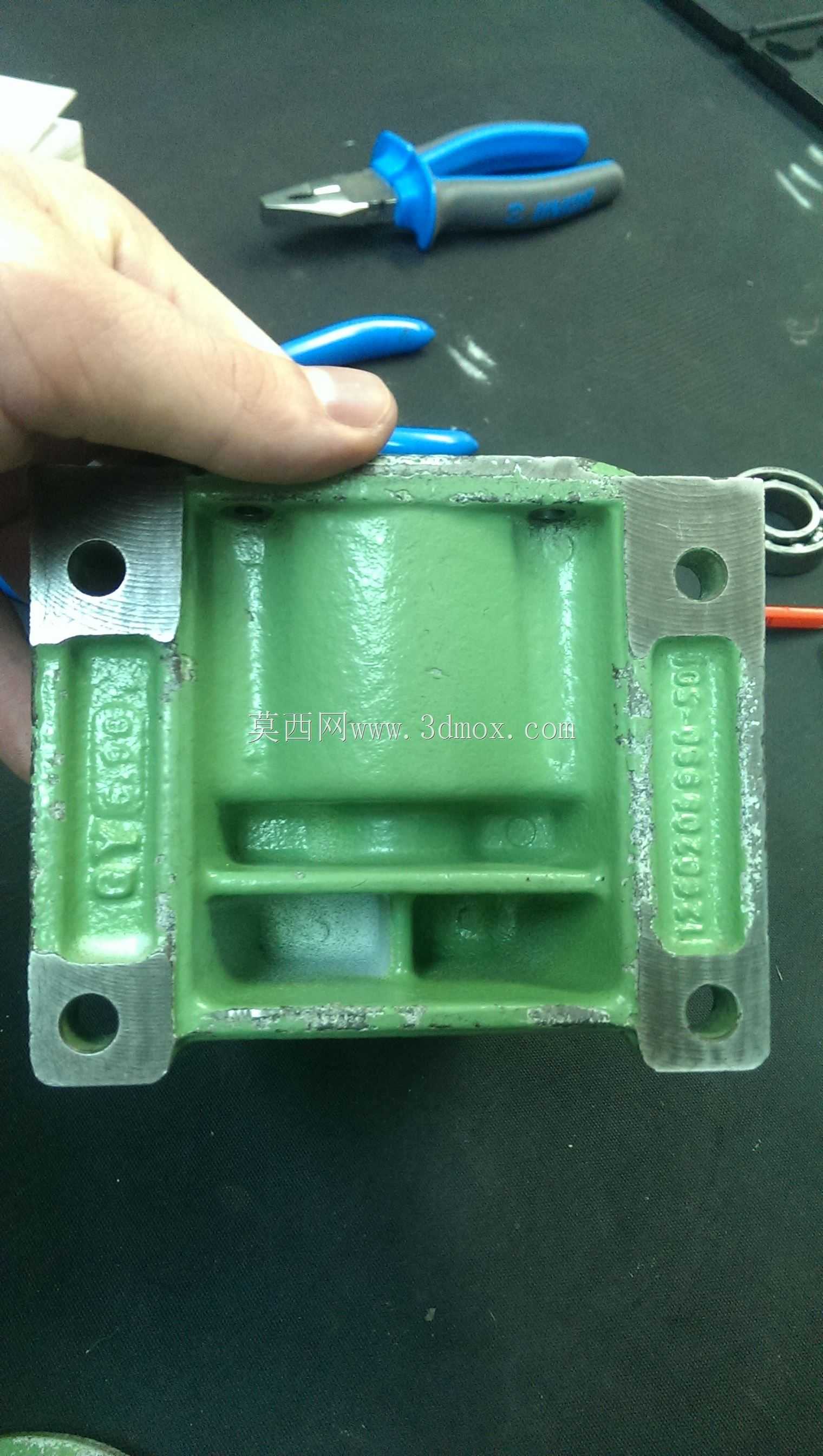

这类同轴式齿轮减速装置常被配套在轻工输送线、小型食品加工设备、包装产线的动力输入端，用来匹配伺服电机或普通异步电机的高转速输出，将原动机的高转速低扭矩转化为作业端需要的低转速大扭矩，避免动力端与作业端转速不匹配导致的设备过载、传动失效问题。从结构设计来看，该装置采用输入输出同轴布局，输入侧为法兰对接结构，可直接与电机端盖贴合安装，无需额外加装联轴器支座，能大幅缩减动力单元的轴向安装空间，适合安装边界紧凑的设备改造场景。输出侧采用单轴伸结构，轴端预留标准键槽，可直接对接链轮、同步带轮或联轴器，适配不同的传动连接需求。底部设置一体化铸造安装底座，底座上预留对称的螺栓安装孔，安装时可通过螺栓直接固定在设备机架的安装平面上，无需额外设计转接支架，能降低配套设计的工作量。设计过程中，齿轮组采用多级行星与定轴齿轮结合的传动结构，各级齿轮的模数、齿宽经过扭矩校核，可保证额定负载下的传动平稳性，降低传动过程中的噪音与振动。外壳采用半透明可视化设计，可直接观察内部齿轮的啮合状态、润滑脂的分布情况，日常巡检时无需拆解壳体就能判断内部传动件的磨损状态，减少设备维护的拆解工作量。壳体的加强筋沿轴向与径向交错分布，在保证壳体轻量化的同时提升整体刚性，避免传动过程中壳体受齿轮啮合力作用产生形变，影响齿轮啮合精度。安装边界方面，该装置的最大径向尺寸集中在中部壳体位置，安装时需要预留足够的径向空间保证散热，输入法兰的止口尺寸与常规标准电机的止口尺寸匹配，可直接替换同规格的老旧减速装置，无需对原有设备的安装位进行二次加工。输出轴的轴伸长度、键槽尺寸符合通用传动件的安装标准，对接传动件时无需额外加工轴头。在实际选型应用中，这类减速装置适合中低负载的连续传动场景，传动效率可满足常规产线的动力传输需求，日常维护仅需定期补充润滑脂即可，无需复杂的拆解保养。
