多足联动仿生爬行机械行走装置

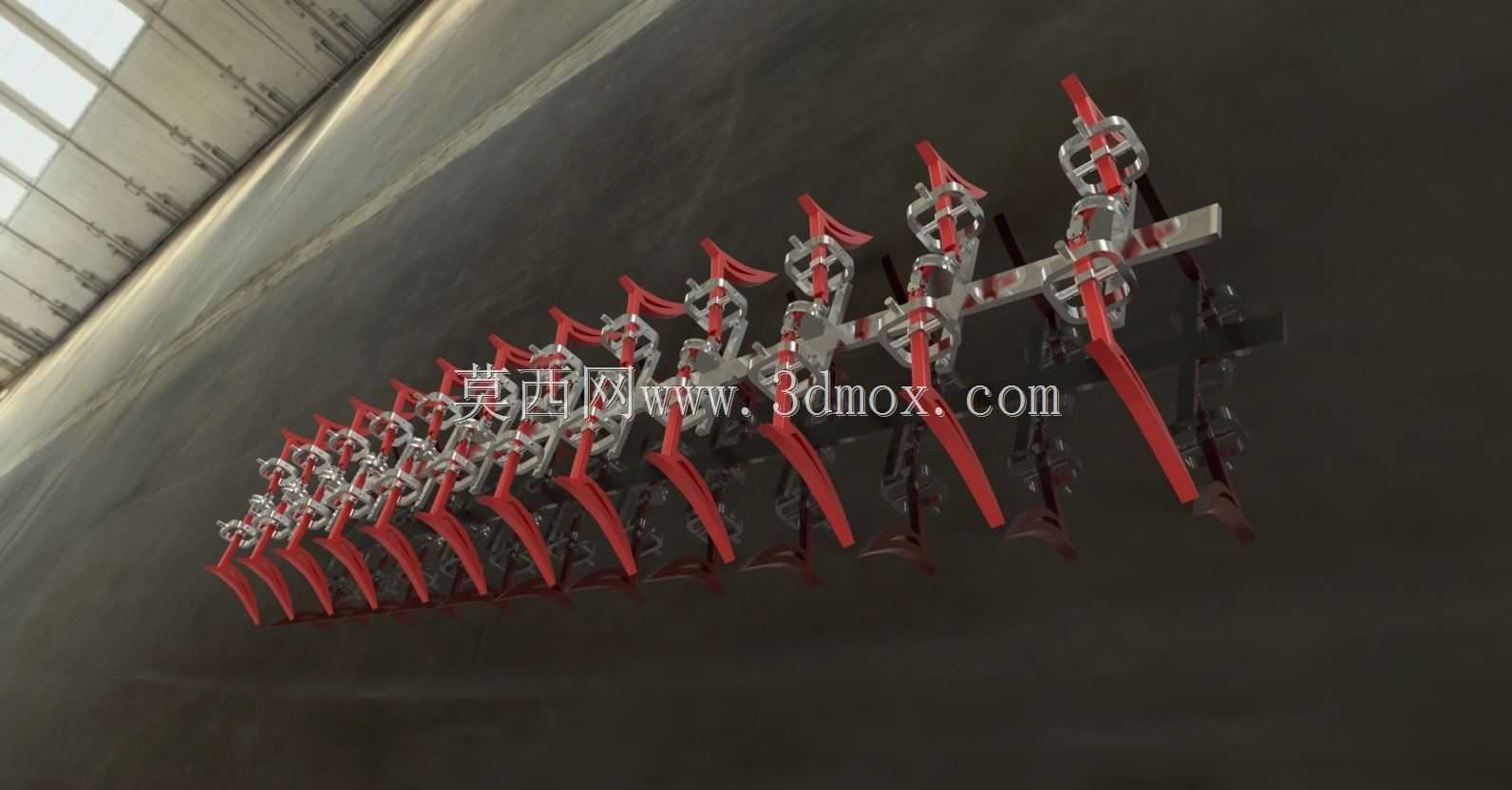

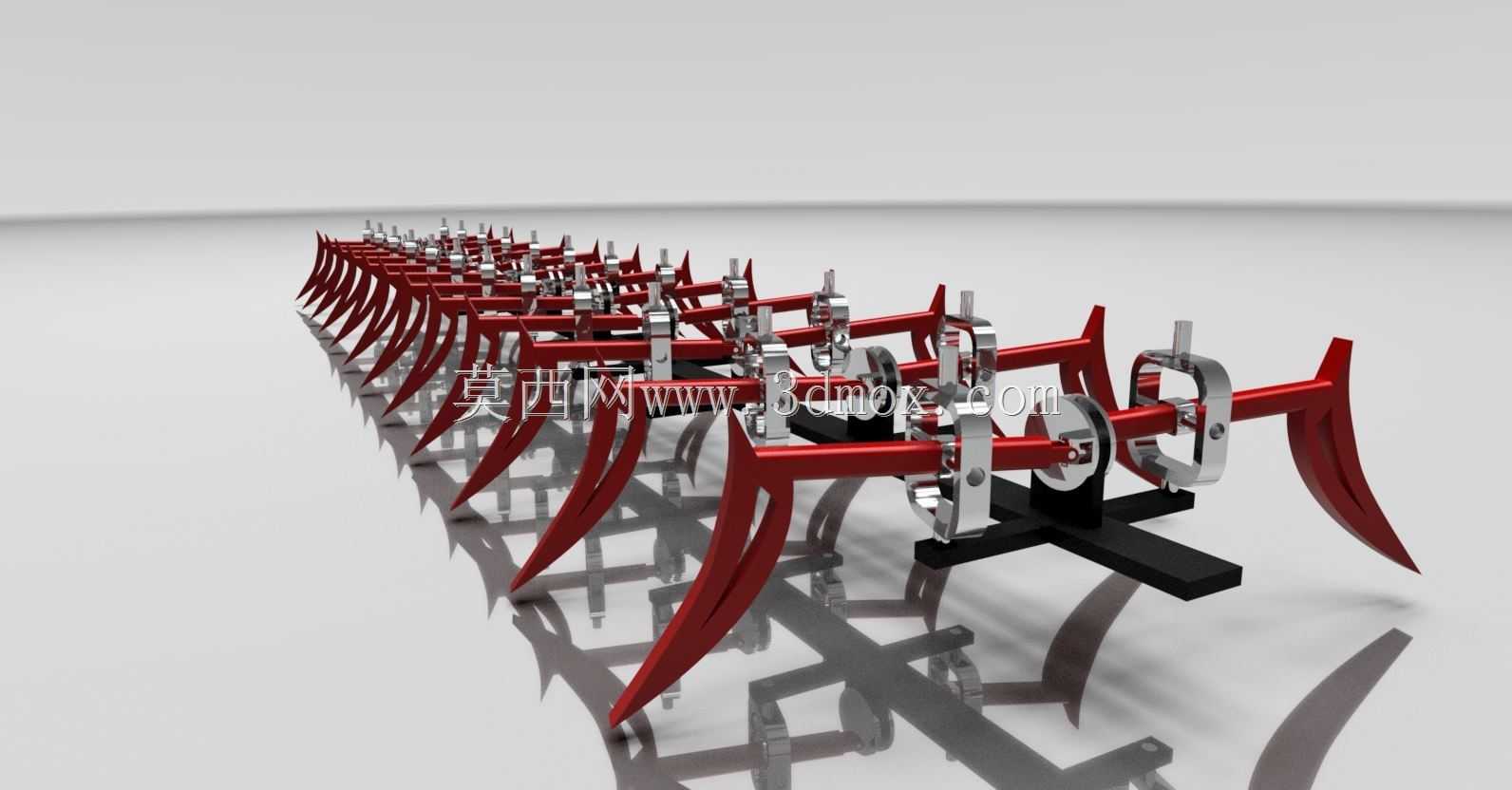

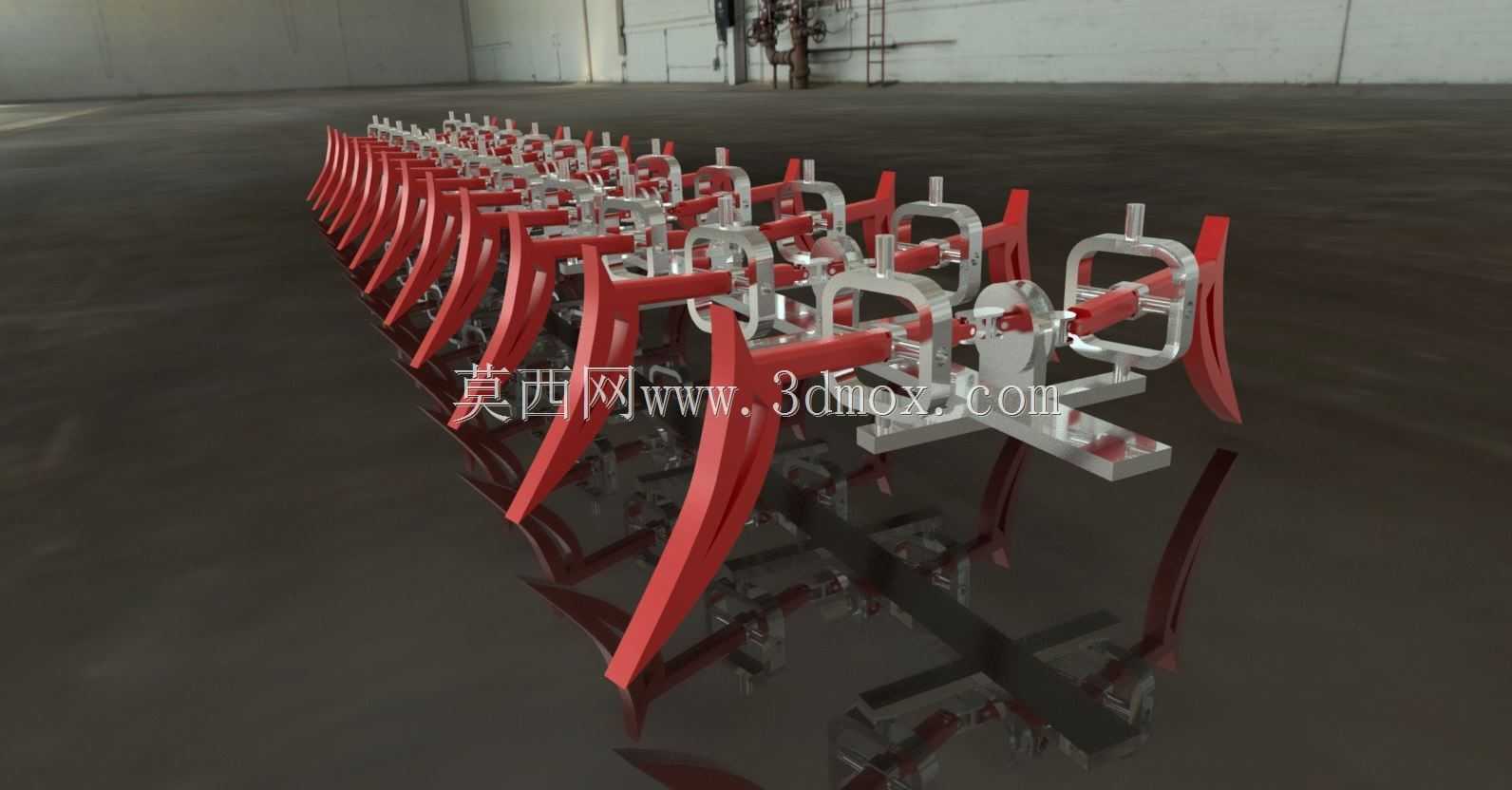

这款多足联动仿生行走装置，核心采用单动力输入的串联连杆传动逻辑，整组机构沿长度方向排布多组对称式机械足，通过曲柄连杆的相位差排布，实现相邻足组交替抬升、前伸、落地、后蹬的连贯步态，无需为每个足体单独配置驱动源，仅靠输入端的单轴转动即可驱动整列机构完成连续爬行动作，大幅简化了动力配套与控制逻辑。从实际应用场景来看，这类结构可适配窄长型管道内部巡检载体、复杂非铺装路面的小型探测载具，或是教学演示用的仿生机械实训台，相比轮式行走结构，它对碎石、沟壑、倾斜坡面的通过性更强，足端接触地面的压强更低，不会在松软土质表面出现轮式结构常见的打滑陷车问题。设计过程中，每一组机械足的摆臂长度、连杆铰接点位置都经过运动学仿真校核，确保足端运动轨迹的抬升高度满足越障需求，同时后蹬行程的水平分量足够提供稳定的前进推力，相邻足组的相位角差经过反复调整，保证任意时刻都有不少于半数的足端与支撑面接触，避免行走过程中出现机构侧翻或步态卡顿。整组机构的安装边界沿长度方向延伸，横向宽度控制在较窄范围内，可直接嵌入狭长型设备的底部框架，不需要额外占用过多横向安装空间，足端采用弧形曲面设计，接触地面时可自适应微小的角度倾斜，降低对地面平整度的要求。铰接位置统一采用间隙配合的销轴连接，预留了足够的润滑脂填充空间，长时间连续运转也不会出现铰接点卡滞，所有连杆构件均采用等截面型材加工，加工工艺简单，装配时仅需按相位顺序依次铰接串联即可，不需要复杂的调试工序，后期维护时单独更换磨损的足件或连杆也十分便捷。
