工业流体输送用离心泵结构设计

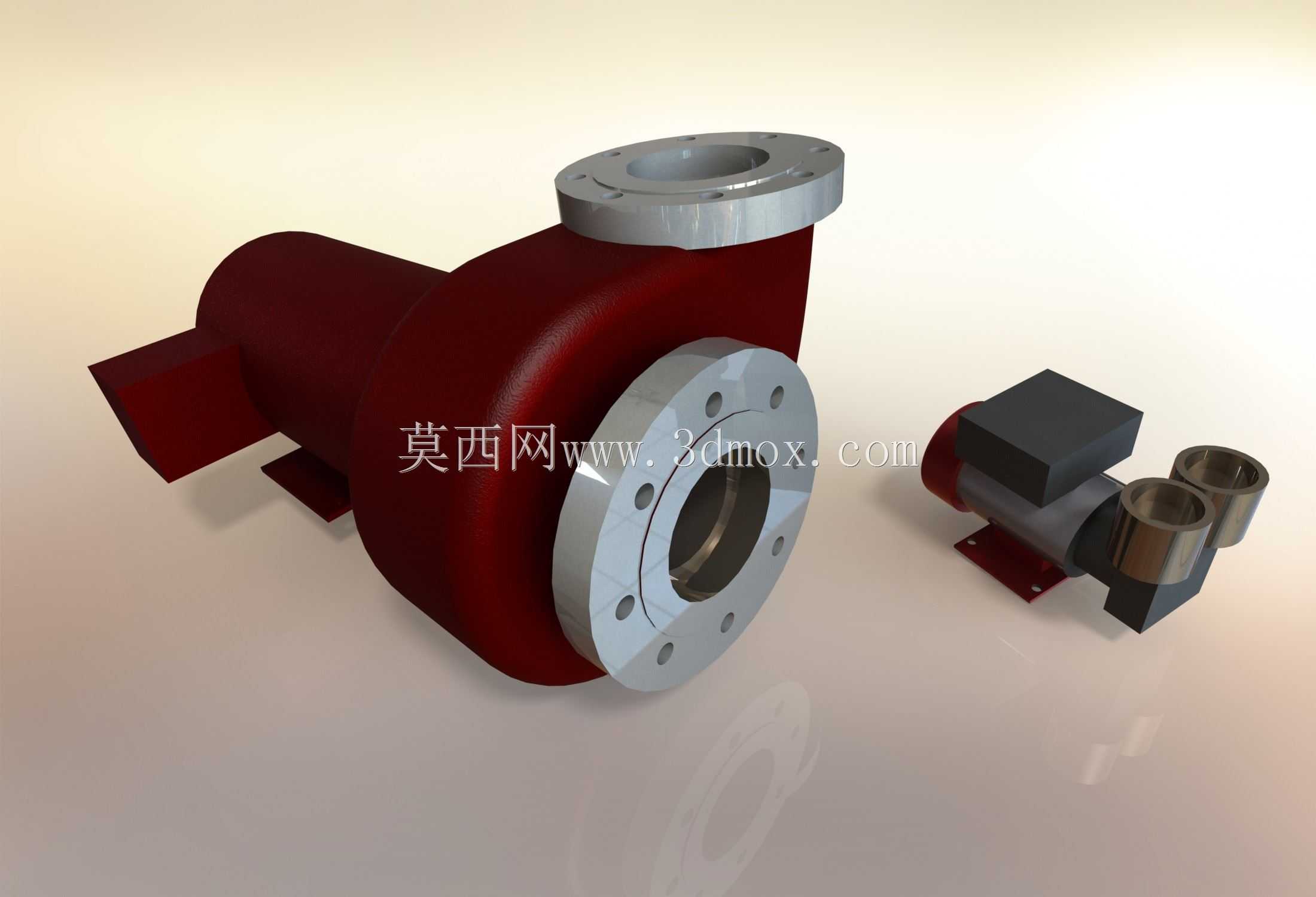

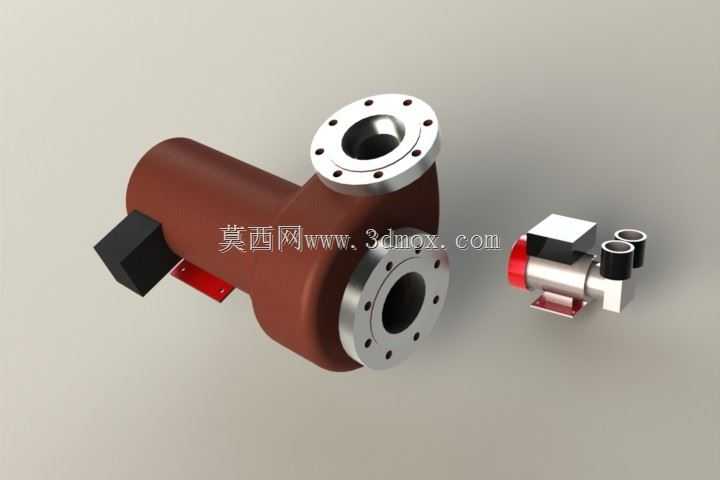

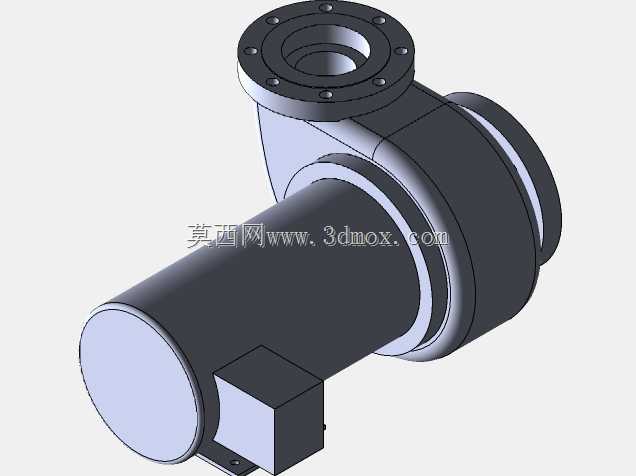

这款泵体结构的设计，首先围绕工业现场流体输送的实际工况展开，在化工流程、市政给排水、工业循环水系统等场景中，这类泵主要承担带压流体的输送任务，需要兼顾过流效率与结构承压能力。从结构布局来看，泵体采用蜗壳式流道设计，进水口与出水口采用法兰连接结构，法兰端面的螺栓孔做了均布设计，能够匹配通用压力等级的管路法兰，安装时可直接对接同通径的工业管路，无需额外制作过渡连接件。泵体的主体流道做了顺滑过渡处理，避免流道内出现直角突变区域，减少流体在泵腔内的紊流与水力损失，提升运行时的输送效率，同时降低流体对泵体内壁的冲刷磨损，延长设备的连续运行周期。

在安装边界的考量上，泵体底部设置了一体式安装支脚，支脚表面预留了安装固定孔，安装时可通过螺栓将泵体固定在混凝土基础或者钢制机架上，支脚的位置经过重心校核，泵体满液运行时的重心落在支脚的支撑范围内，避免运行过程中出现振动偏移的问题。配套的动力连接端采用标准的轴伸结构，可匹配通用规格的联轴器与驱动电机直连，也可根据现场安装空间的需求加装皮带轮传动结构，适配不同的安装空间限制。

设计过程中，泵体的壁厚根据承压等级做了差异化处理，法兰连接区域因为要承受管路连接的附加应力与密封压力，壁厚做了局部加厚，流道主体区域的壁厚在满足承压要求的前提下做了优化，在保证结构强度的同时控制整体重量，减少安装时的吊装难度。进出口法兰的密封面采用凸面密封结构，可适配缠绕式垫片或者橡胶垫片，满足不同输送介质的密封需求，输送常温清水时可采用橡胶垫片，输送带有一定温度或者腐蚀性的介质时可更换为金属缠绕垫片，无需改动法兰结构本身。

从功能特性来看，这款泵的结构设计兼顾了维护便利性，泵体的端盖采用螺栓连接结构，需要清理流道堵塞或者检查叶轮磨损情况时，只需拆卸端盖连接螺栓即可打开泵腔，无需将整个泵体从管路上拆卸下来，大幅缩短现场维护的停机时间。泵体的外部结构做了圆弧过渡处理，没有突出的尖锐棱角，避免现场安装维护时出现磕碰损伤，同时外表面的平整结构也方便后续做防腐涂层处理，适配户外或者腐蚀环境下的使用需求。在实际选型适配时，可根据输送介质的特性调整过流部件的材质，输送清水类介质时可采用普通铸铁材质，输送腐蚀性介质时可更换为不锈钢或者衬氟材质，泵体的主体安装尺寸与连接尺寸保持统一，无需重新设计安装基础即可完成替换。
