液化气输送用小型防爆滑片泵结构

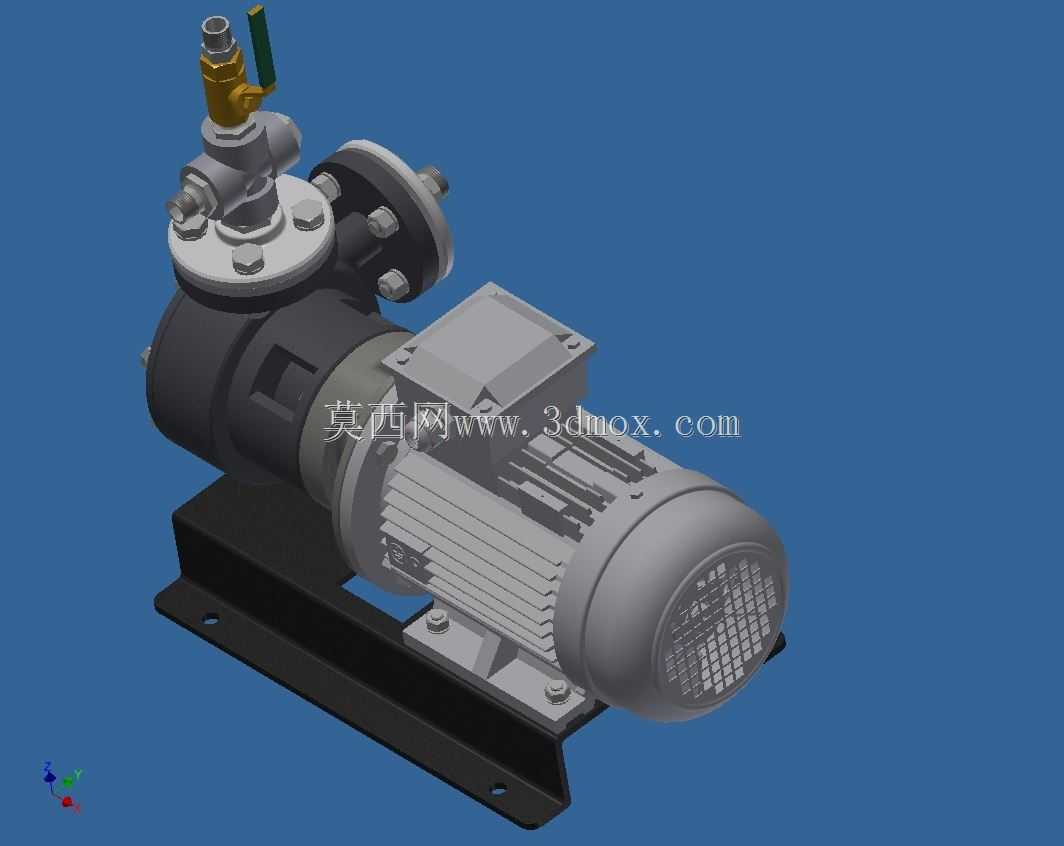

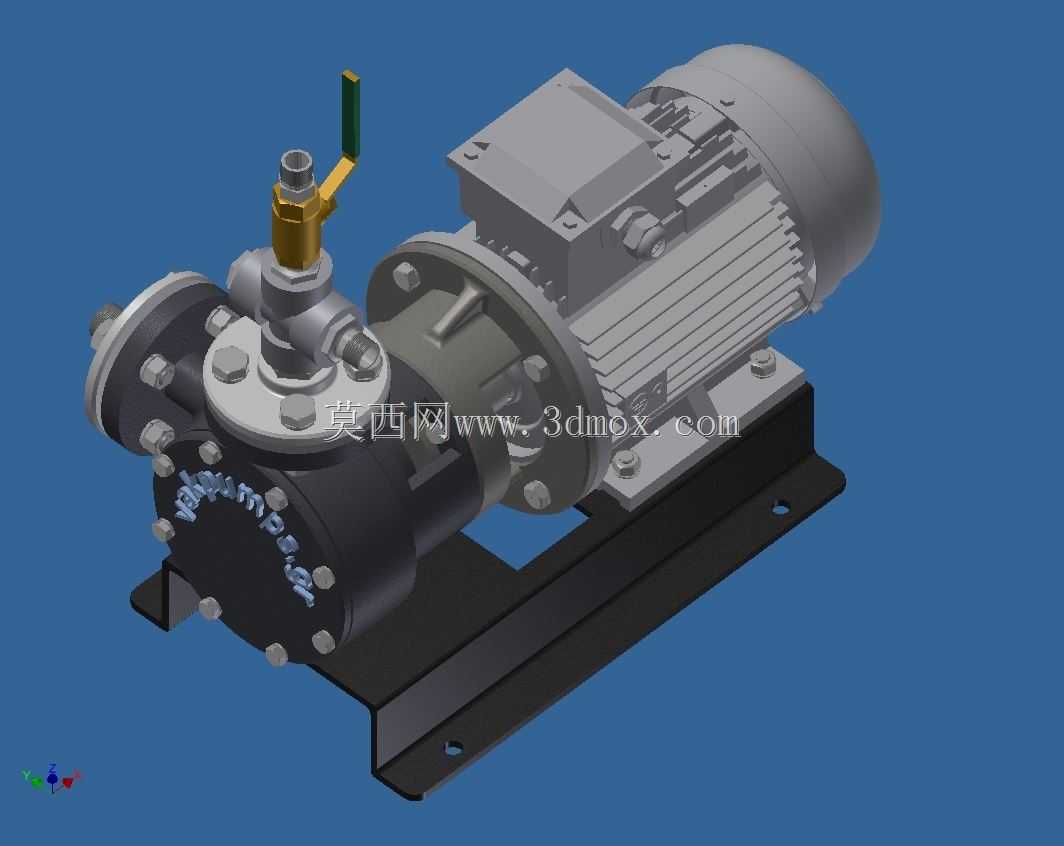

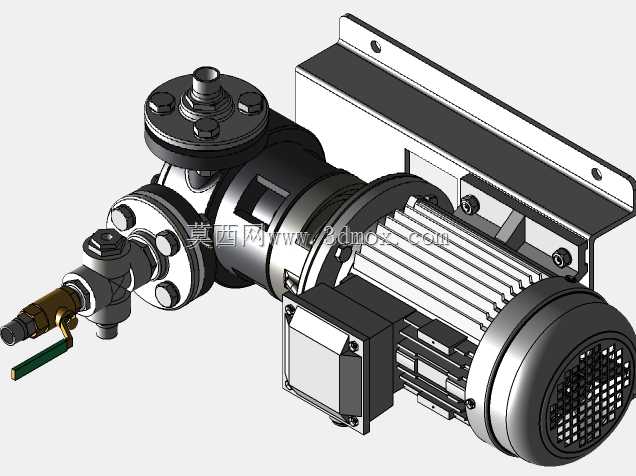

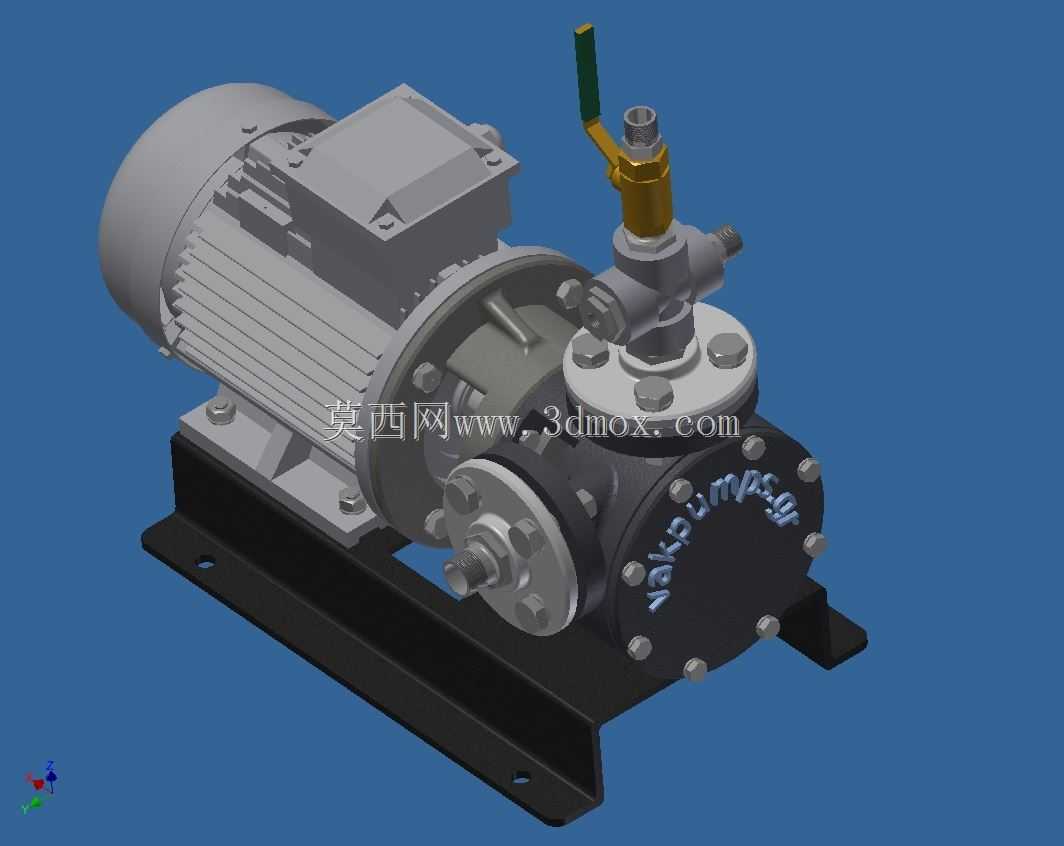

在小型液化气加注站点、移动式LPG钢瓶分装场景，以及实验室小型燃气试验台的供料环节，这类直联式滑片泵是解决小流量、高扬程液化气输送的核心部件，区别于大流量场站用的多级离心泵，它的设计定位就是覆盖1-5立方米每小时的小流量加注需求，专门适配小油箱、小型试验容器的精准加注作业，避免大泵小用带来的气蚀、流量波动问题。从结构设计来看，这款泵采用泵头与电机直联的悬臂式布局，没有额外的联轴器传动结构，泵轴直接与电机输出轴配合，大幅压缩了整机的轴向尺寸，金属底座采用折弯焊接结构，安装孔位按照通用小型工业泵的地脚尺寸预留，横向安装孔距适配常规10号槽钢支架的固定需求，整机安装边界控制在紧凑范围内，不需要额外预留联轴器检修空间，非常适合集成在移动式加注撬、小型燃气供应柜这类安装空间受限的设备内部。泵头部分采用滑片式结构设计，针对液化气易汽化的特性，泵腔设置了专门的气液分离流道，入口端的流道做了渐扩处理，降低介质进入泵腔时的流速，减少汽化带来的气缚问题，顶部设置的手动截止阀用于泵腔排气与卸压，每次启动前可以通过手柄打开阀件排净泵腔内的空气，避免空转干磨，阀件的操作手柄做了防滑弯折处理，戴劳保手套操作时也能轻松扳动，不会出现滑脱问题。配套的电机采用防爆型单相电机，符合ATEX防爆标准的要求，接线盒做了隔爆处理，外壳的散热筋按照连续运行工况设计，即使在夏季户外高温环境下连续加注作业，电机绕组温度也能控制在绝缘等级允许的范围内，电机与泵头的连接法兰采用止口定位，装配时不需要反复调整同轴度，只要将止口对准后拧紧连接螺栓就能保证传动精度，降低了现场装配的难度。泵头的密封结构采用机械密封搭配密封圈的组合形式，针对液化气渗透性强的特点，密封面做了高精度研磨处理，静密封点全部采用耐液化气腐蚀的丁腈橡胶材质，避免长期运行后出现介质渗漏问题，泵体端盖的螺栓采用对称布置，拆卸维护时可以按照对角顺序松开螺栓，就能轻松打开端盖更换内部滑片，不需要专用的拉马工具，日常维护的门槛很低。底座的安装面做了铣平处理，泵体与电机的安装面平面度控制在0.1mm以内，避免装配后出现轴系偏载导致的密封磨损、轴承发热问题，底座底部预留的四个长条形安装孔，可以在安装时微调整机的位置，方便对接进出口管路，不需要在现场支架上重新扩孔。进出口的连接位置设置在泵头的侧上方，管路接口采用标准管螺纹，适配常规的液化气输送金属软管，现场安装时不需要额外加工转换接头，进出口的流道直径经过匹配计算，保证介质流速控制在合理范围内，降低管路沿程阻力损失。
