石油开采用有杆举升SRP泵结构

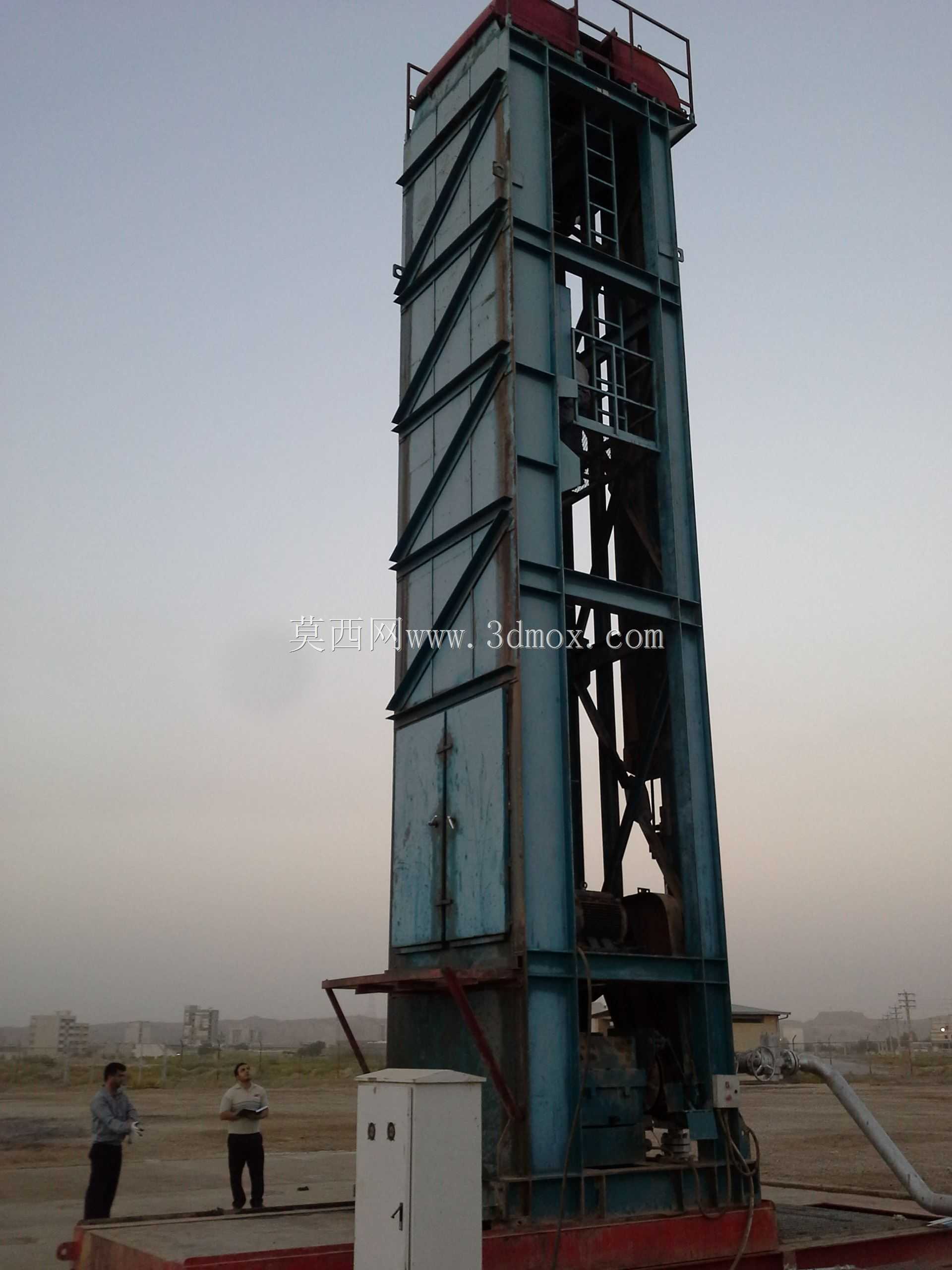

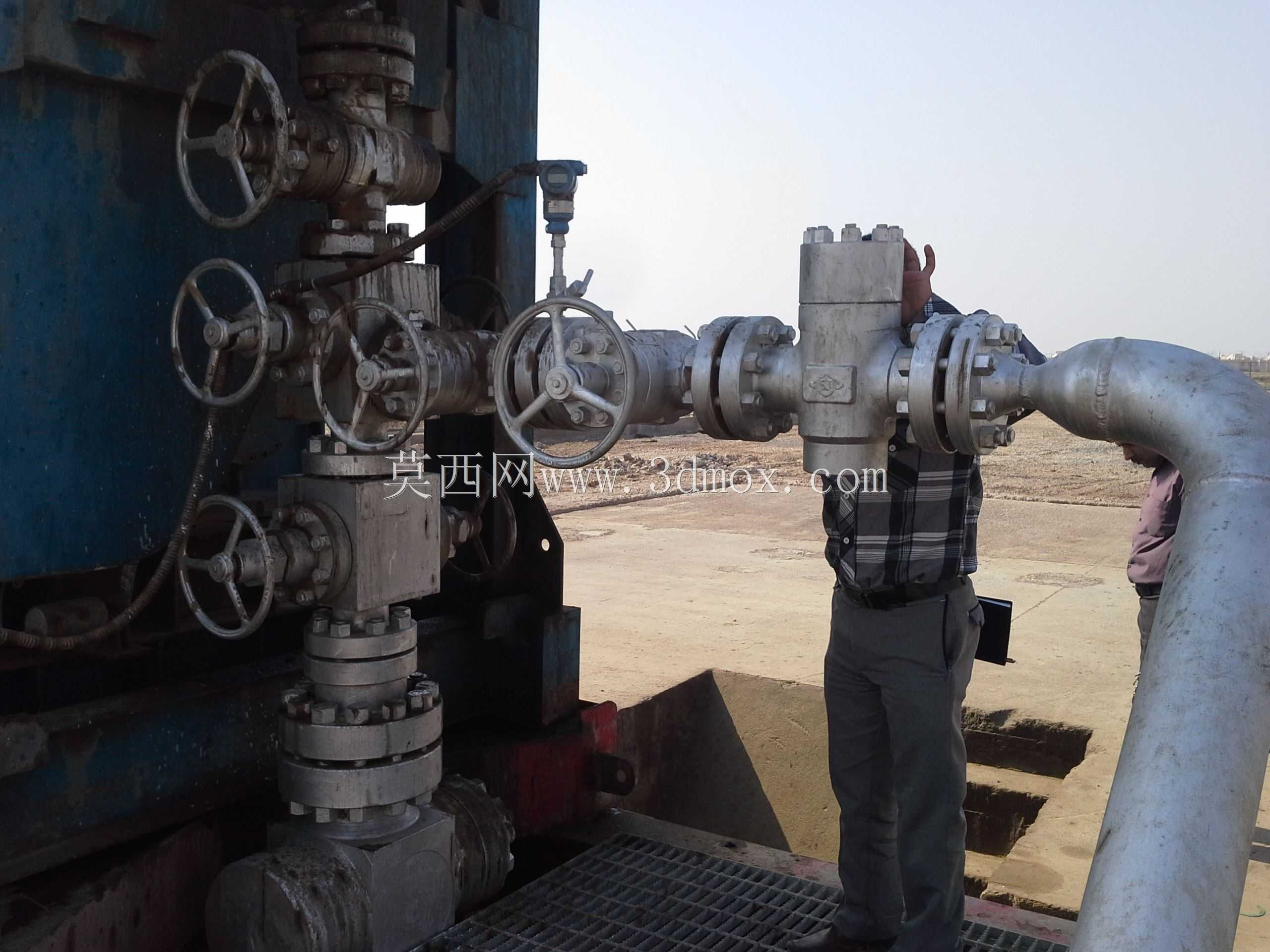

在陆上油田的中后期开采阶段，地层自然能量衰减后无法将储层内的原油举升至地面，这类立式有杆举升泵就是核心的人工举升作业设备，主要部署在常规直井、定向井的井场作业位，承担储层增压、原油举升的核心功能，适配多数低渗透、能量不足的砂岩油藏开采场景，也可用于注水开发后期的油井稳产作业。从结构设计逻辑来看，整体采用桁架式立式塔架作为承载主体，这种框架结构相比传统游梁式举升设备，纵向承载路径更直接，侧向风阻更小，适合常年在野外露天井场部署，塔架主体采用型钢焊接的交叉腹杆结构，既保证了纵向承载时的结构刚度，也能控制整体设备自重，降低井场基础的承载要求。设备底部设置了一体化的安装底座，底座预留了与井口装置对接的安装定位孔，安装时需要保证底座平面的水平度偏差控制在合理范围内，避免长行程举升过程中出现偏磨问题；塔架内部预留了抽油杆柱的运行通道，侧面设置了爬梯与检修平台，方便日常运维时对顶部传动部件、中部导向机构进行检查维护。设备下部集成了动力传动单元，将旋转动力转换为抽油杆的上下往复运动，传动区域设置了安全防护壳体，避免野外作业时杂物卷入传动机构，同时也能对传动部件做基础的防雨防尘防护；塔架上部设置了顶部承载与换向机构，承担抽油杆柱的全部载荷，同时完成往复运动的换向动作，顶部做了圆弧封板设计，减少野外降雨、积雪对顶部机构的侵蚀。从安装边界来看，这类立式举升泵的占地投影相比同载荷等级的游梁式举升设备更小，不需要预留游梁摆动的侧向空间，适合井场布局紧凑的丛式井组部署；设备整体高度根据举升行程设计，对应不同井深的举升需求，选型时需要匹配油井的动液面深度、日产液量参数，选择对应载荷等级、行程长度的设备，保证举升效率的同时降低运行能耗。结构设计时充分考虑了野外长期运行的可靠性，所有外露结构件都做了对应的防腐涂层处理，导向部位设置了可更换的耐磨衬套，减少长期往复运行的磨损量，降低运维更换的成本；设备的动力单元可以适配不同的动力源，根据井场的供电条件选择对应的驱动配置，满足不同井场的部署条件。
