手动式零件浸液冷却处理装置结构

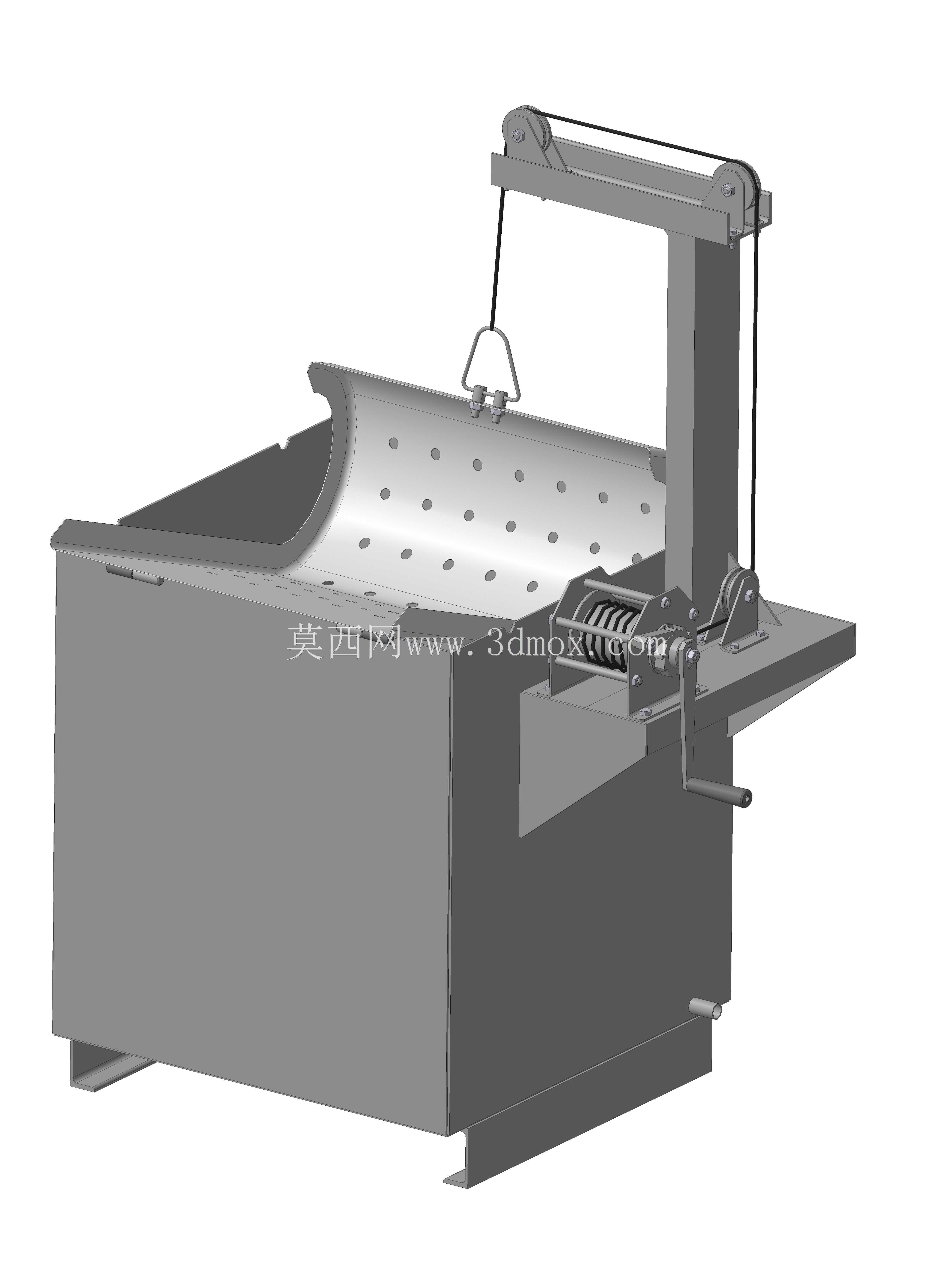

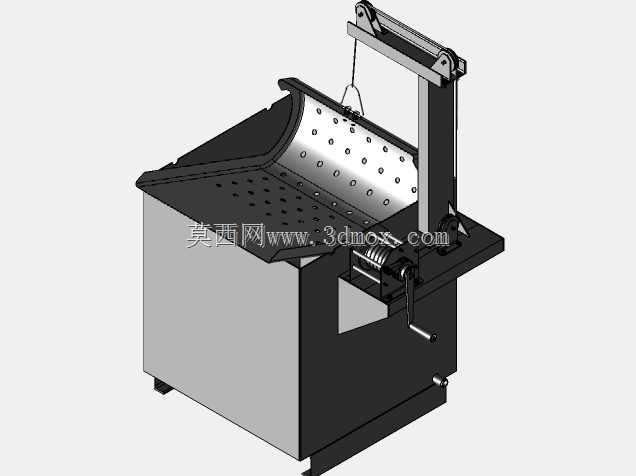

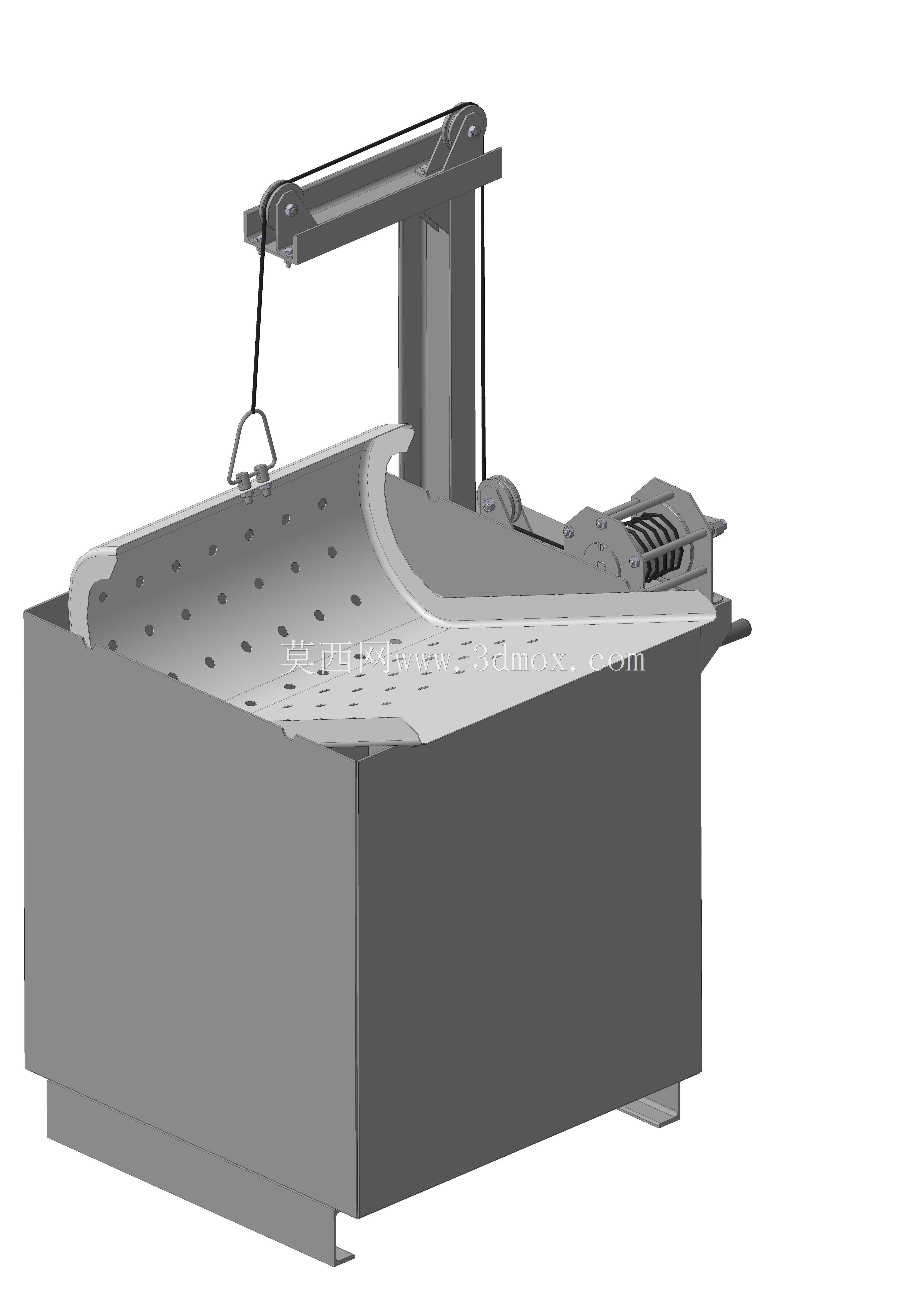

该装置主要应用于中小批量机械零件热处理工序后的浸液冷却、表面处理浸涂等作业场景，适配小型加工车间、热处理工段的零散零件处理需求，无需配套复杂的电气控制系统，纯手动操作即可完成整套浸液作业流程，对车间配套动力条件要求低，适合无集中供气、供电配套不足的零散作业点位布置。设备主体为敞口式浸液槽结构，槽体采用钢板折弯焊接成型，底部设置支撑脚架，可直接放置于硬化车间地面，无需额外做预埋基础固定，槽体一侧预留排液接口，可外接管路完成槽内冷却液的更换与排放作业，槽体内腔设置带密集通孔的承料托架，零件放置于托架上时，冷却液可充分接触零件所有表面，同时避免零件沉底堆积导致的局部冷却不均问题。槽体侧上方架设手动摇臂式吊装机构，采用钢丝绳牵引结构，配套带自锁功能的手摇卷筒，操作人员摇动手柄即可带动吊具升降，吊具采用挂钩式结构，可直接挂接零件料筐，吊装架的横向悬臂覆盖整个槽体的作业区域，料筐可在槽体正上方完成升降，无需额外挪动料筐对位，降低操作人员的作业强度。设计阶段优先考虑手动操作的力臂匹配，手摇卷筒位置设置在操作人员站立位的顺手侧，操作手柄的回转半径适配普通人手臂操作范围，避免操作时出现卡滞、发力不畅的问题，吊装架的立柱与槽体侧边采用螺栓紧固连接，可根据实际使用需求拆解转运，适配临时作业点的快速搭建需求。槽体的有效容积适配单次处理10-15kg中小型零件的作业需求，承料托架的通孔孔径根据常规小型零件的尺寸设计，避免小尺寸零件从孔位掉落，同时保证冷却液的流通效率，吊装机构的升降行程覆盖槽体底部到槽体上方300mm的范围，方便操作人员在槽外完成料筐的装卸作业，再将料筐平稳下降至槽内冷却液中，浸液完成后摇动手柄将料筐提升至槽体上方，可短暂停留完成沥液，减少冷却液带出损耗。整套装置的结构无复杂精密部件，日常维护仅需定期检查钢丝绳磨损情况、转动部位加注润滑脂即可，槽体内部做防腐防锈处理，可适配水基冷却液、淬火液、防锈浸液等多种常用工业处理介质，装置整体的外轮廓尺寸适配标准车间通道的转运宽度，可通过手动液压叉车完成整台设备的车间内移位，无需大型吊装设备配合。
