小型轧机配套工装夹具结构设计

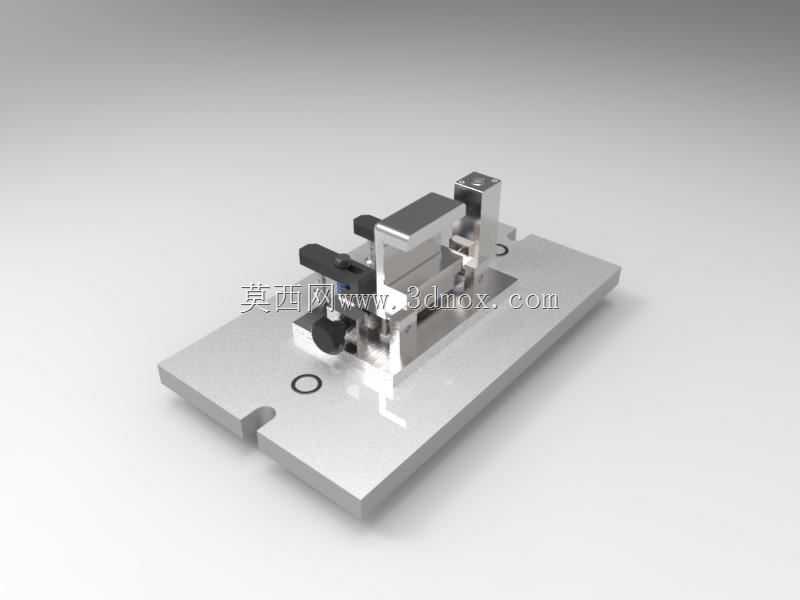

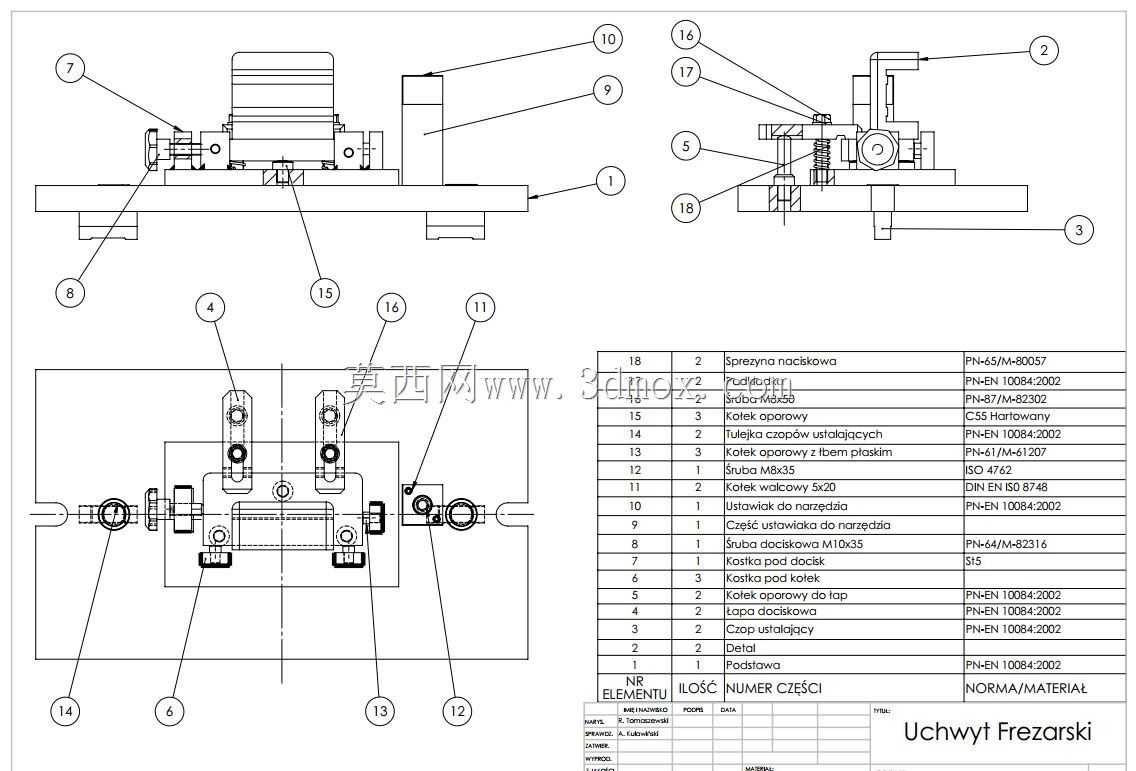

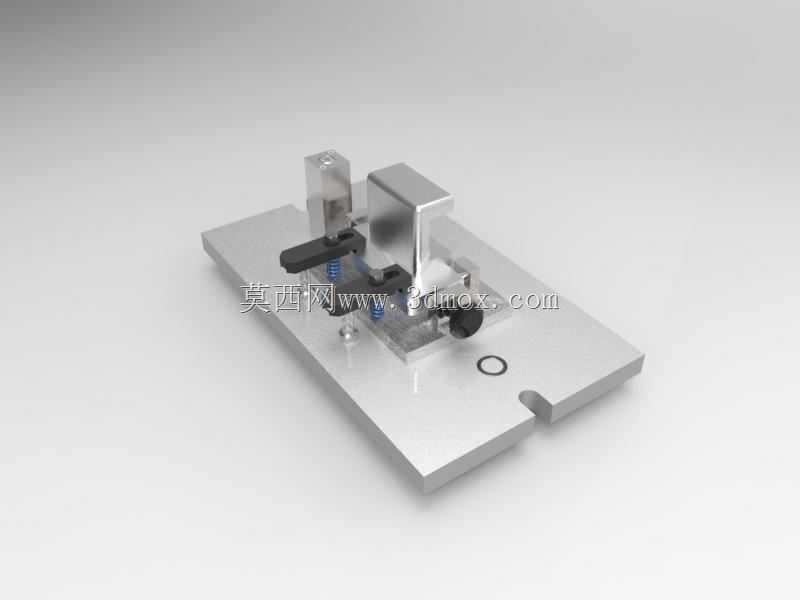

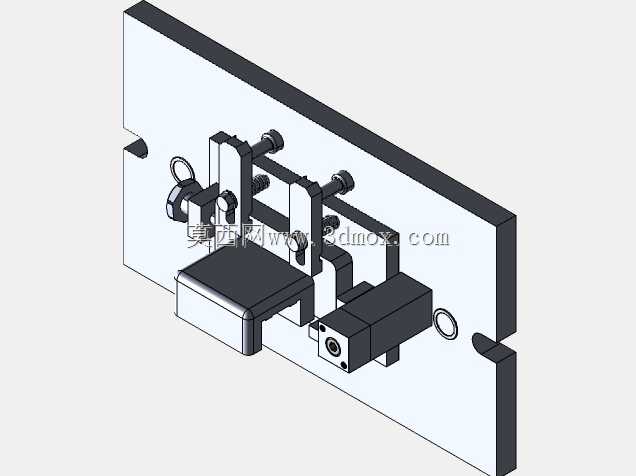

这款夹具主要适配小型轧机的工件装夹需求，在金属线材、薄带材的小批量轧制工序中承担工件定位与夹持作用，可直接安装在轧机进料端的工作台面上，替代传统人工持料的作业方式，降低轧制过程中工件偏移、翘曲的概率，提升轧制进给的稳定性。从结构设计来看，整体采用板式基座作为承载主体，基座上预留的两个定位销孔可与轧机工作台的定位销精准配合，安装时无需额外做复杂调平，基座侧边开设的缺口为快装锁紧预留操作空间，整体安装边界控制在小型工作台的适配范围内，不会占用过多轧机周边的操作空间。夹持单元采用模块化组合设计，固定挡块与活动压块配合形成夹持型腔，可适配一定尺寸范围内的轧件进料，压块的压紧行程经过合理设计，既能够保证对不同厚度薄料的夹持力，又不会出现压伤工件表面的情况，操作端采用偏心压紧结构，操作人员只需扳动压杆即可完成快速锁紧与松开，单步操作即可完成装夹动作，适配小批量多规格工件的频繁换产需求。在实际应用场景中，这类简易夹具多用于五金制品、小型金属配件的轧制工序，比如小规格弹簧钢带、异形金属线材的粗轧进料环节，不需要复杂的液压或气动驱动结构，纯机械结构的设计故障率极低，日常维护仅需定期清理夹持面的金属碎屑、在铰接位置加注润滑脂即可，对车间使用环境的适配性强，不需要配套气源或液压站即可投入使用。设计过程中优先考虑了结构的易加工性，基座、压块、挡块等主要零件均可采用普通铣床、磨床完成加工，没有复杂的异形曲面结构，加工成本可控，零件的互换性较强，易损的压块接触面可单独更换，不需要整体报废夹具。夹持面做了防滑处理，在轧制进给的反向作用力下不会出现工件打滑移位的情况，夹持力的传递路径经过优化，作用力直接作用在工件进料方向的垂直面上，不会产生额外的分力导致工件进料角度偏斜，能够保证轧制后的工件尺寸一致性。整体结构没有冗余设计，所有零件都承担对应的功能，没有多余的装饰性结构，完全围绕实际装夹需求做功能设计，对于小型加工车间的小批量轧制作业来说，这类简易夹具的实用性远高于结构复杂的全自动送料夹具，投入成本低、安装调试快、操作门槛低，新员工经过简单讲解即可独立完成装夹操作。
