可调式管路定位夹紧工装结构设计

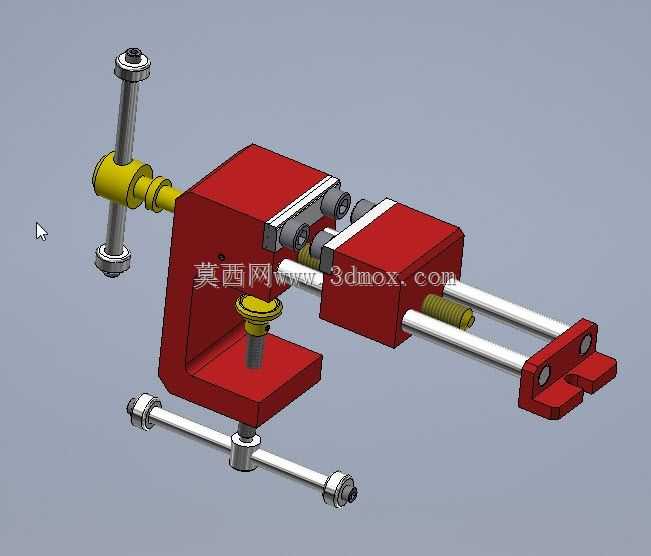

这款夹紧定位工装主要面向小尺寸管路、棒材类零件的装夹定位场景，常见于小型零件焊接工位、检测工位的辅助装夹，也可适配小型台钻、攻丝机的工件固定需求，解决小批量多规格零件装夹时频繁更换夹具的痛点。从结构布局来看，主体采用C型开放式基座设计，基座底部预留了两个平行的光杆安装位，可通过配套的锁紧螺母将整个工装固定在工作台面或者型材机架上，安装时两个光杆的跨距为120mm，基座底部到夹紧工作面的高度为85mm，预留的安装空间可适配厚度不超过30mm的工作台面板，固定后整体的抗扭刚度可满足常规手动夹紧的受力需求，不会出现装夹后基座晃动的问题。

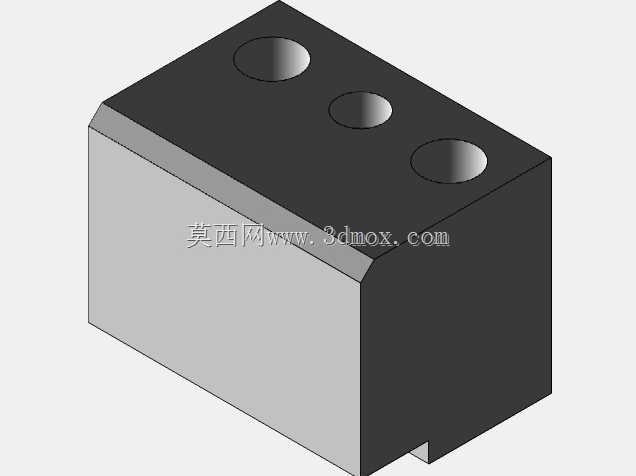

夹紧执行部分采用双导杆导向的滑动夹块结构，两根平行导杆的直径为12mm，导杆有效行程为60mm，可适配直径在10mm到50mm之间的圆形工件，或者对应尺寸的方形工件装夹。驱动部分采用梯形螺纹副传动，手动旋转端部的滚花旋钮即可带动活动夹块沿导杆滑动，梯形螺纹的导程为3mm，具备自锁特性，夹紧后不会因为工件的反作用力出现松脱，无需额外增加锁紧机构。

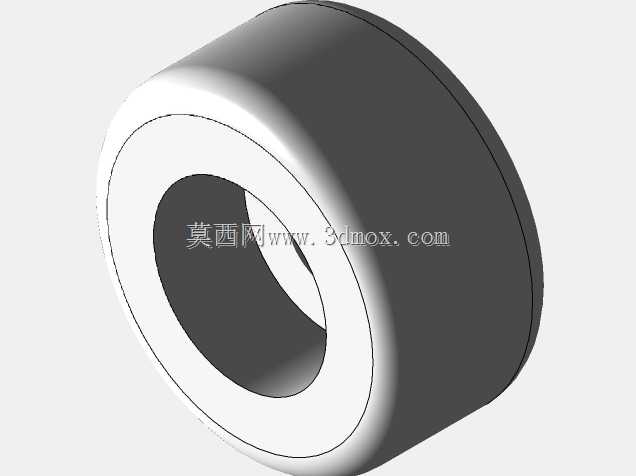

除了主夹紧通道之外，基座侧面还设计了垂直方向的辅助定位轴结构，该轴通过黄铜轴套与基座连接，可沿垂直方向上下调整位置，调整行程为40mm，轴端同样预留了装夹位，可用于固定细长杆件的端部，或者作为辅助定位基准使用，轴套侧面设置了紧定螺钉，调整到对应位置后拧紧紧定螺钉即可锁定轴的位置，黄铜轴套的设计可减少调整时的磨损，长期使用也不会出现卡顿问题。

整个工装的所有滑动配合面都预留了0.02mm到0.05mm的间隙公差，装配后滑动顺畅无卡滞，所有受力部件都采用45号钢材质的设计思路，基座部分可采用铸件或者焊接件加工后做喷漆防锈处理，导杆和螺纹副采用调质处理提升耐磨性，日常使用时仅需定期在导杆和螺纹位置涂抹润滑脂即可，维护成本极低。在实际工位布置时，该工装可单独使用，也可多个并排安装在流水线旁作为工件中转定位的载体，开放式的C型结构不会遮挡工件的操作面，焊接、检测、加工时都有足够的操作空间，不会和加工刀具或者检测探头产生干涉。
