床用中央轨道连接固定结构件

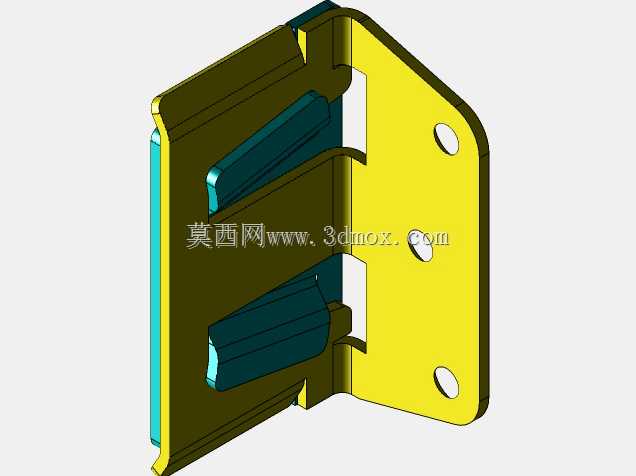

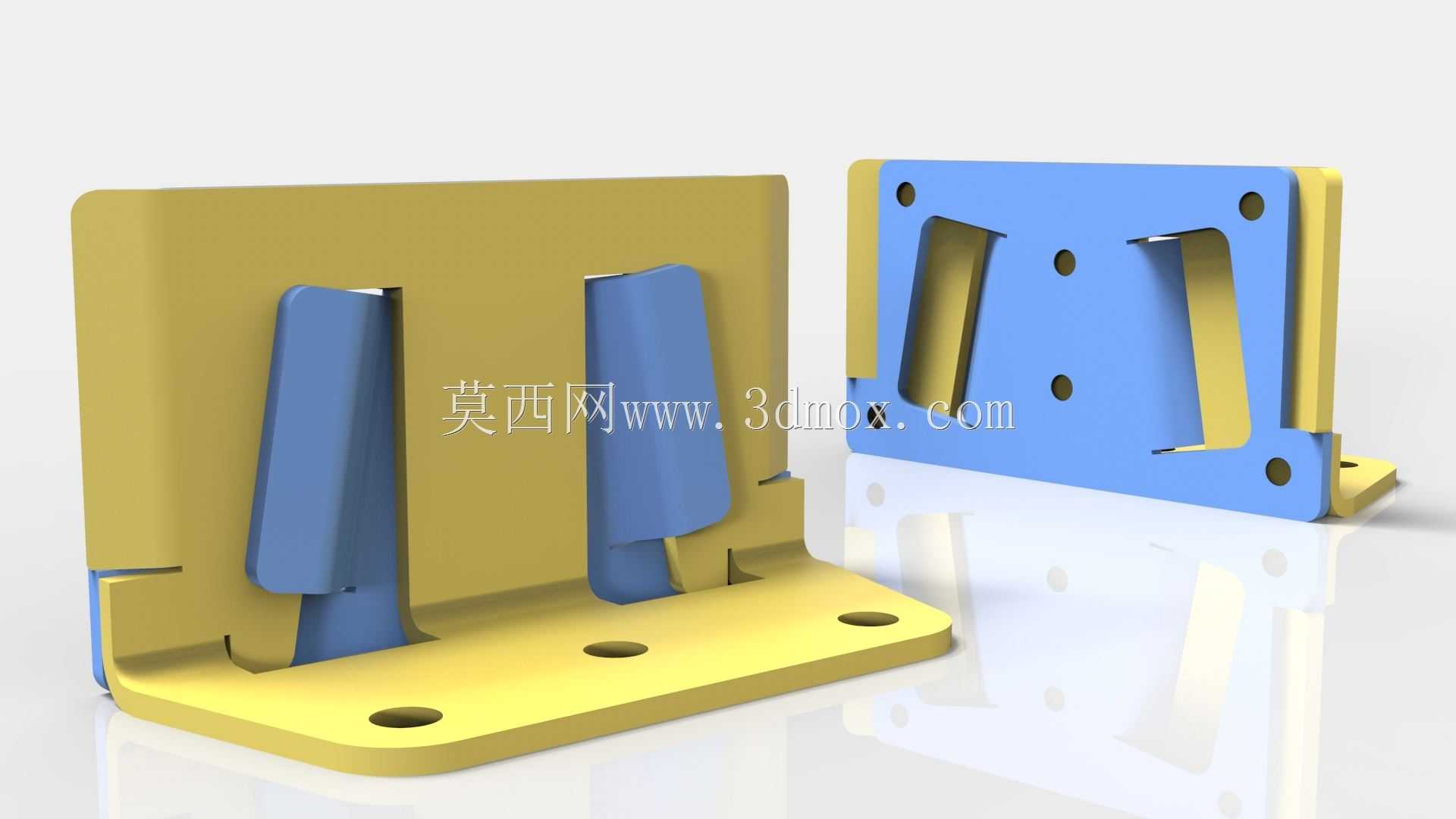

这款床用中央轨道连接构件，主要应用于带抽拉功能的床架中部轨道对接场景，承担两侧轨道的对位衔接、承重传导以及滑动限位的核心作用，是抽拉床、隐藏式床、多功能收纳床轨道系统里的关键衔接部件。从实际使用场景来看，日常抽拉床体的过程中，该构件需要同时承受来自床板的垂直静载荷、抽拉动作带来的水平往复摩擦力，以及长期使用下的疲劳载荷，因此结构设计上做了针对性的强化处理。构件主体采用L型折弯承托结构，底部安装板设置三个等距分布的安装孔，可通过紧固件与床架中部横梁牢固锁附，安装时需要保证安装面平面度公差控制在0.2mm以内，避免安装后出现轨道错位、抽拉卡滞的问题。立板部分设置两组对称的楔形卡接凸台，对应两侧轨道端部的卡槽结构，安装时可直接将轨道端部沿凸台导向滑入就位，无需额外的对位调整，能大幅提升现场装配效率，同时楔形结构在锁附后可形成自锁效应，避免长期抽拉振动导致的连接松脱。立板上还预留了四个定位销孔，装配时可先打入定位销完成构件与床架的预定位，再锁紧紧固件，能有效控制装配累计误差，保证两侧轨道的同轴度偏差不超过0.1mm，确保床体抽拉动作顺滑无卡顿。从设计思路上，该构件摒弃了传统多零件拼接的连接方案，采用一体化成型结构，减少了装配环节的零件数量，降低了供应链管理成本与装配工时，同时一体化结构的整体刚性更强，长期使用下不会出现拼接缝隙变大、连接松动的问题。构件的边角位置全部做了R2圆角处理，一方面避免装配过程中锐边划伤操作人员，另一方面可以减少应力集中，提升构件的抗疲劳寿命，在额定载荷下的循环抽拉寿命可满足民用家具的长期使用要求。安装边界方面，底部安装板的宽度适配常规40mm规格的床架横梁，立板高度匹配市面上主流的27mm宽度床用滑轨，不需要对现有床架结构做额外改造即可直接替换原有连接构件，适配性较强。构件的卡接凸台侧面设置了微小的导向斜度，轨道滑入时可自动导正位置，即使存在小范围的安装偏差也能顺利完成对接，降低了对装配人员的技术要求。在承重传导路径上，垂直方向的载荷通过底部安装板直接传递到床架横梁，水平方向的抽拉力通过立板凸台传递到两侧轨道，力的传递路径短且直接，没有多余的受力拐点，能有效降低构件局部应力过大出现断裂的风险。
