立式数控加工中心设备结构三维展示

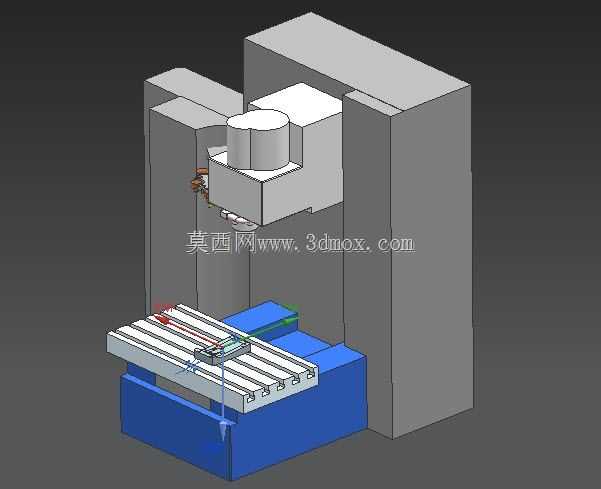

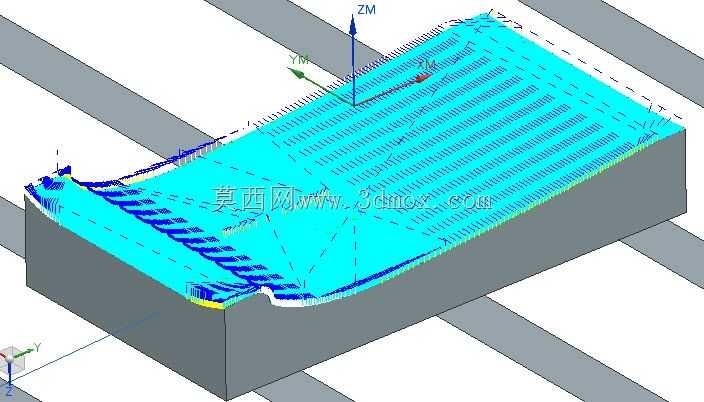

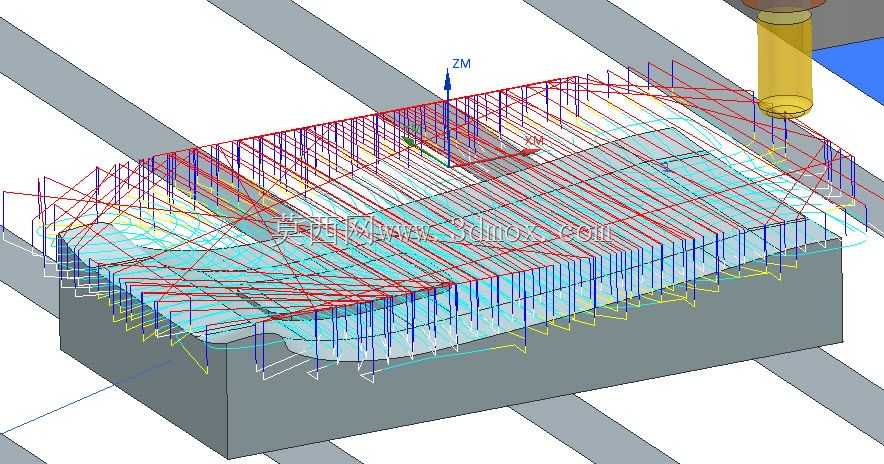

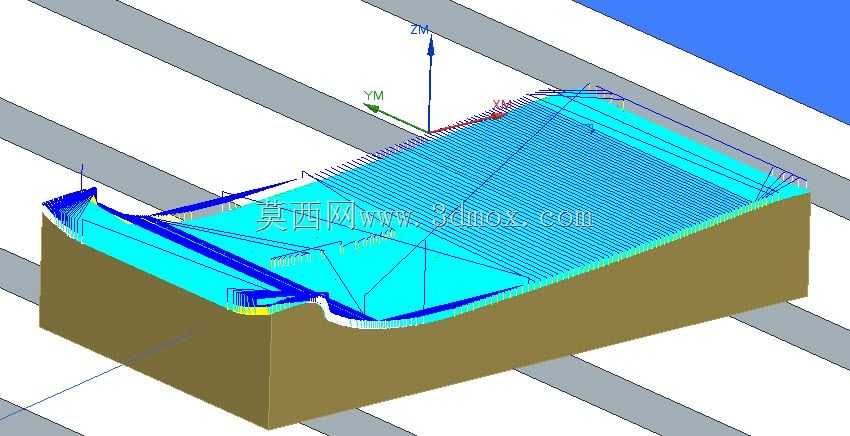

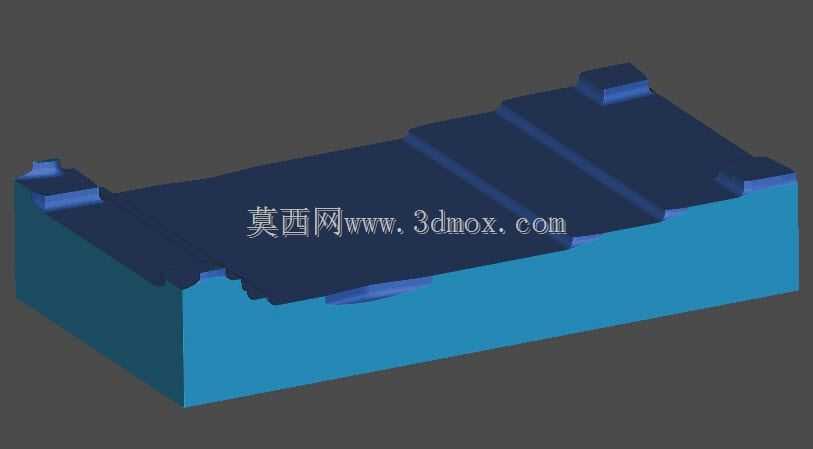

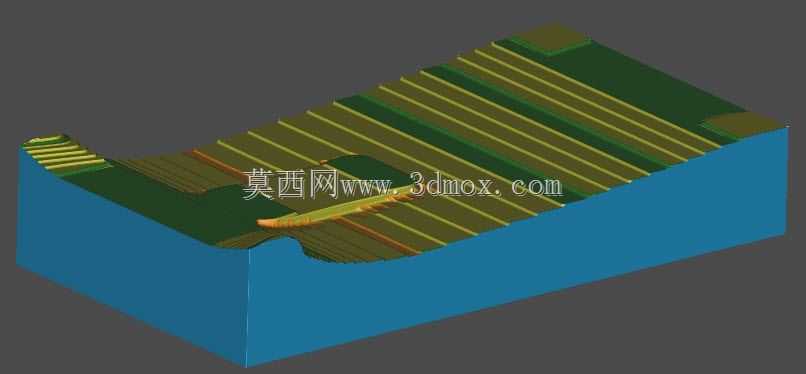

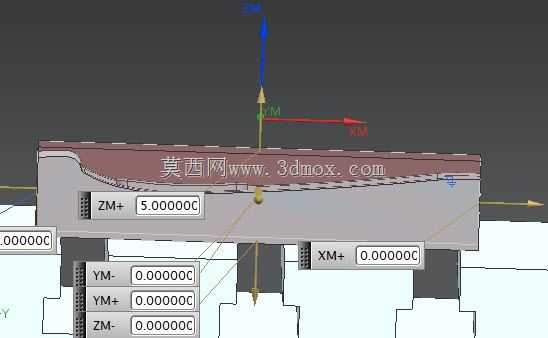

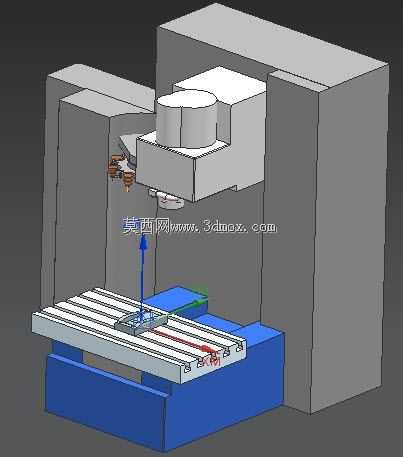

这套三维结构完整还原了立式数控加工中心的整机布局，可直接用于加工工艺仿真、产线布局规划、操作培训课件制作等场景，在精密零件加工、模具制造、通用机械零部件生产领域应用广泛。从结构设计逻辑来看，模型采用定梁龙门式框架布局，两侧厚重立柱与床身底座采用一体化刚性连接设计，能够抵消大切削量工况下的振动偏移，保证主轴加工时的形位公差精度。主轴箱沿立柱导轨做Z向垂直进给，搭配滑枕的伸出结构可覆盖工作台全行程加工范围，避免出现加工死角。工作台采用T型槽结构设计，槽距与槽宽符合通用工装夹具安装标准，可直接适配通用平口钳、组合压板、专用工装夹具的安装需求，工作台沿床身导轨做X向进给，滑座沿立柱横梁做Y向进给，三轴行程覆盖常规中小型零件的加工尺寸边界，安装时需预留后侧电控柜、侧边排屑机构的维护空间，整机底部需做水平地基处理，避免长期运行导致的床身水平偏移影响加工精度。模型完整还原了主轴端面、刀柄装夹位置、换刀机构的相对位置关系，可直接用于加工刀路仿真时的干涉检查，提前预判刀具、刀柄与夹具、工件的碰撞风险，减少实际加工中的试切步骤。在实际生产场景中，这类设备可完成铣削、钻孔、镗孔、攻丝等多工序加工，一次装夹即可完成零件大部分面的加工内容，大幅减少多次装夹带来的定位误差。设计时将切削液管路、排屑螺旋槽的布局也做了还原，可直观展示切削液冲屑路径与铁屑排出方向，便于做车间产线的排屑系统配套规划。主轴端面到工作台面的距离范围、各轴的硬限位位置都在模型中做了明确的结构体现，可用于工件装夹高度校核，避免超程风险。两侧的防护门结构采用滑动式设计，开合行程覆盖工作台上下料区域，既可以防止切削液飞溅，也能在加工时隔离操作区域，保障生产安全。
