单轴侧翻式货运挂车承载结构设计

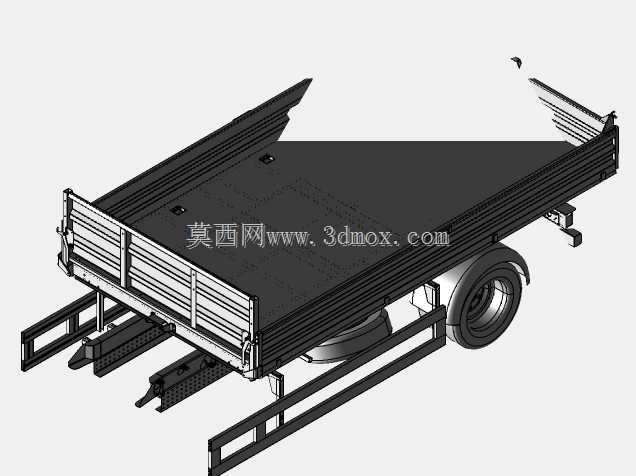

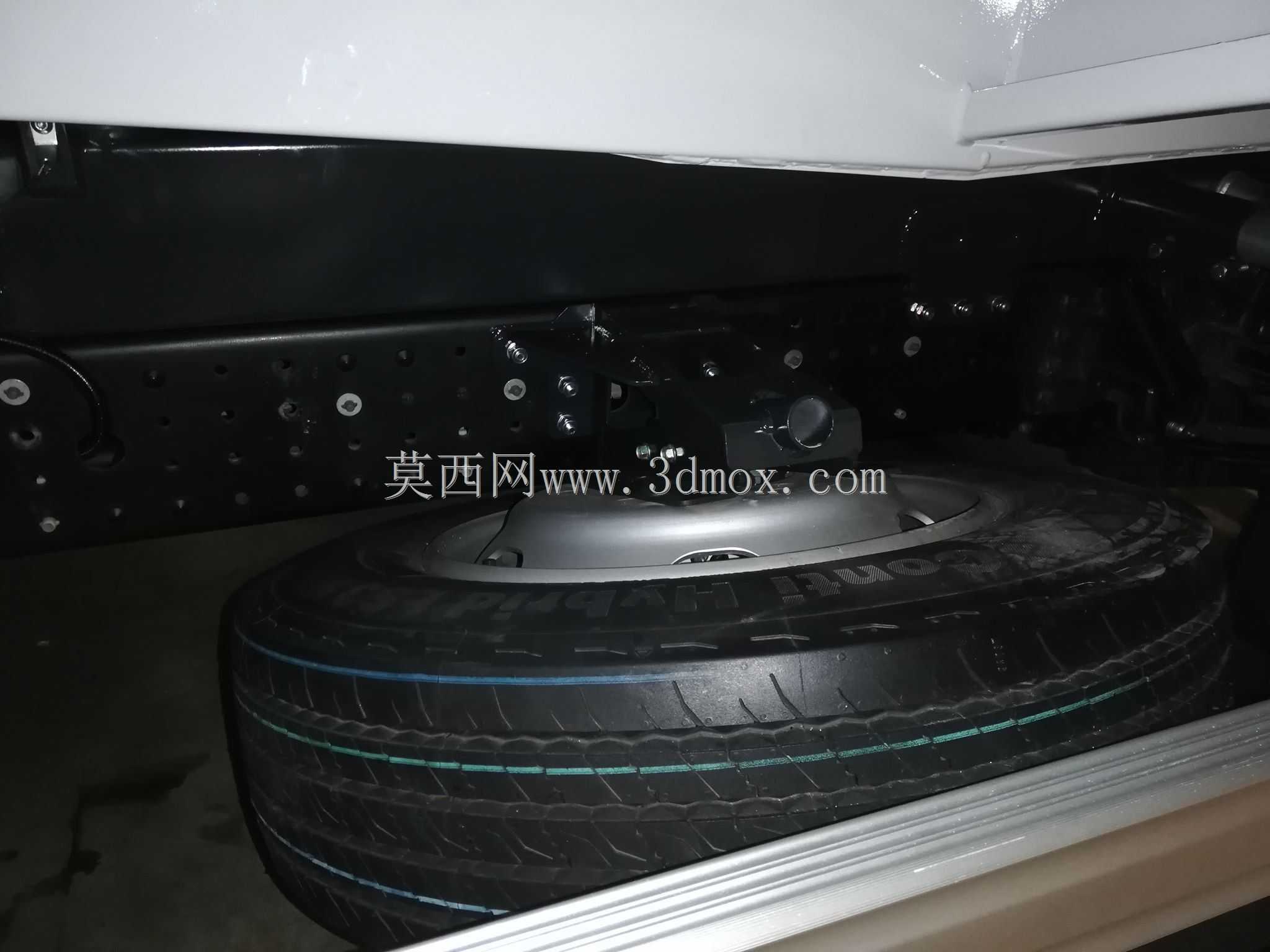

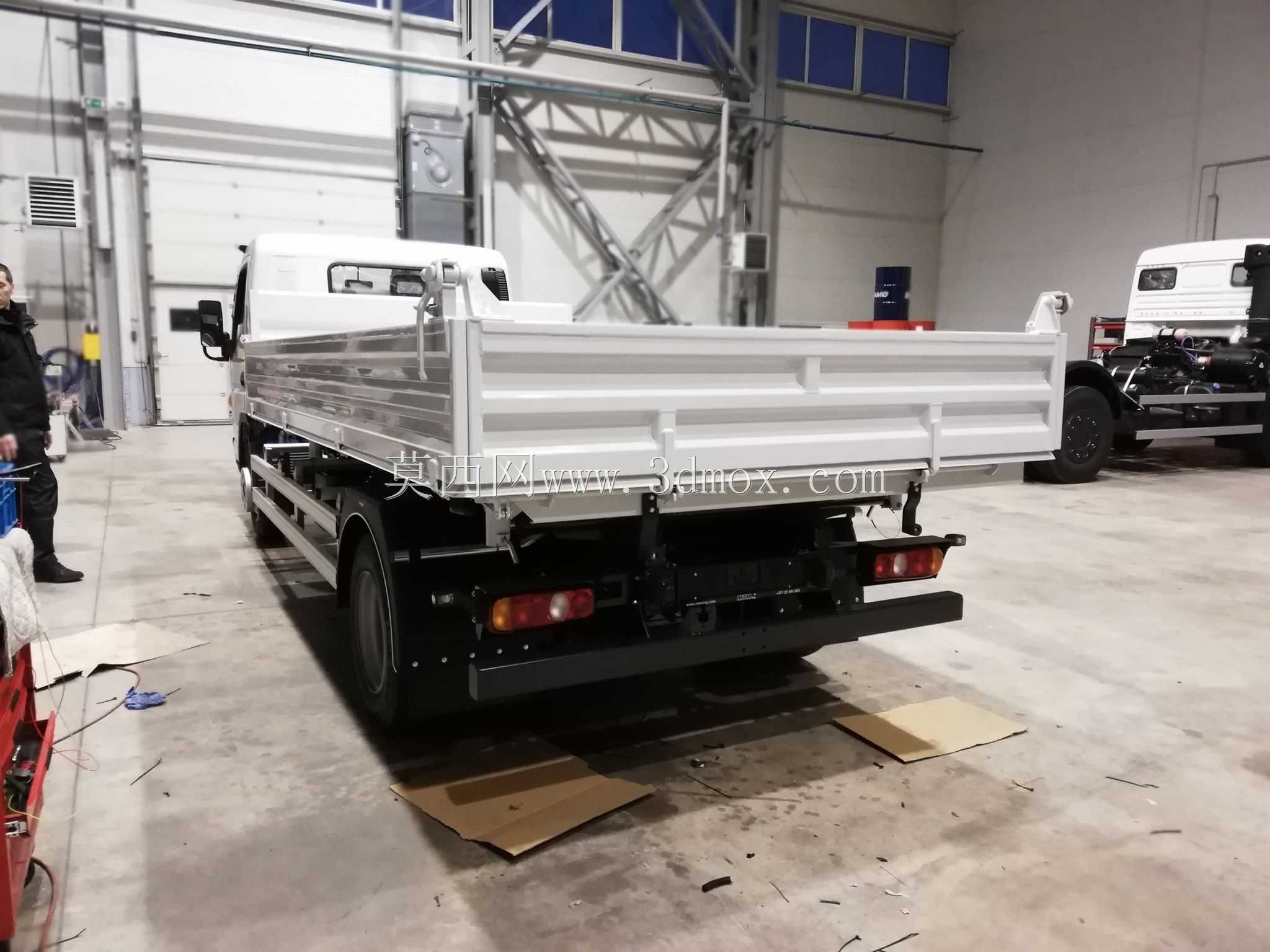

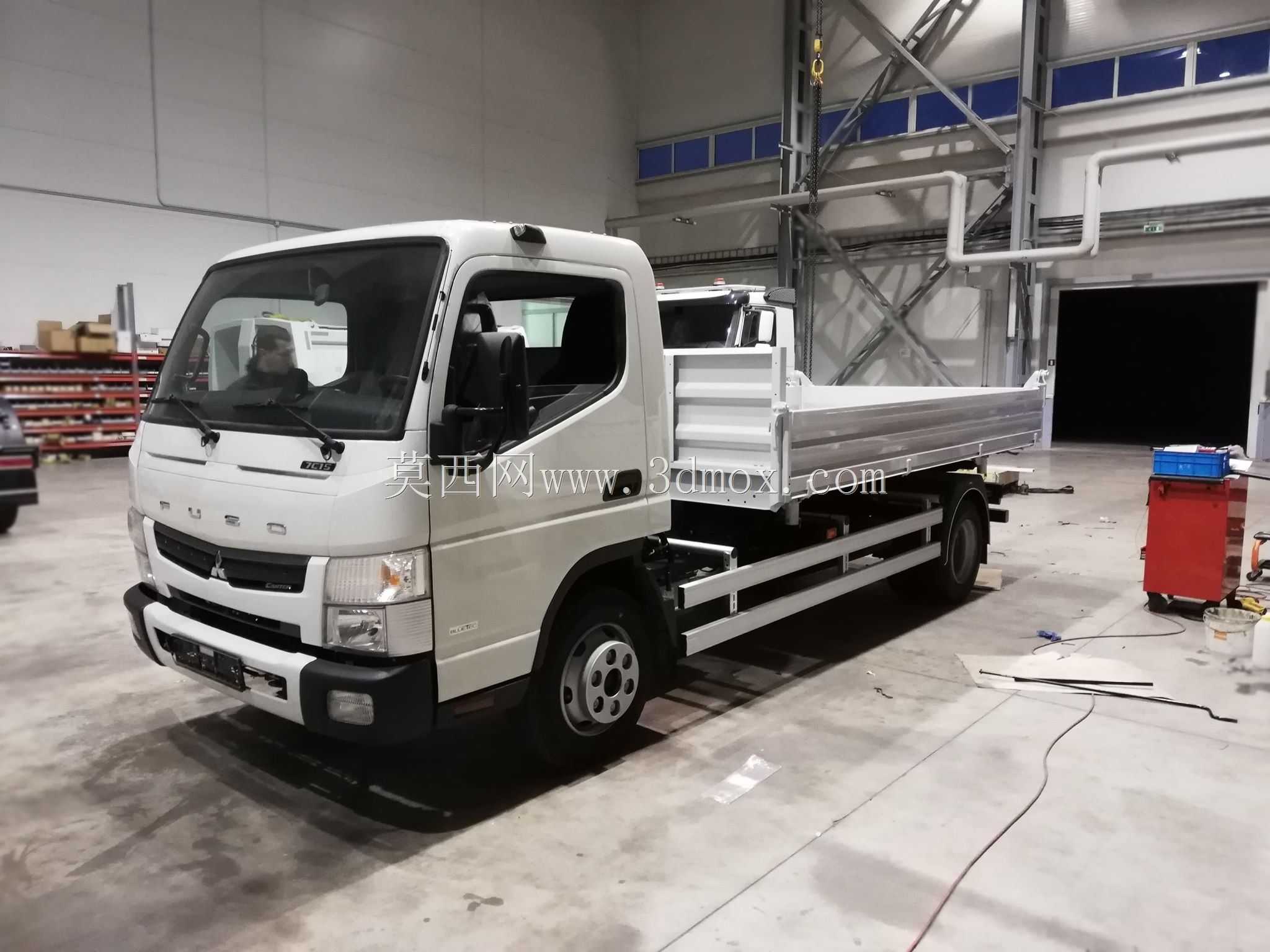

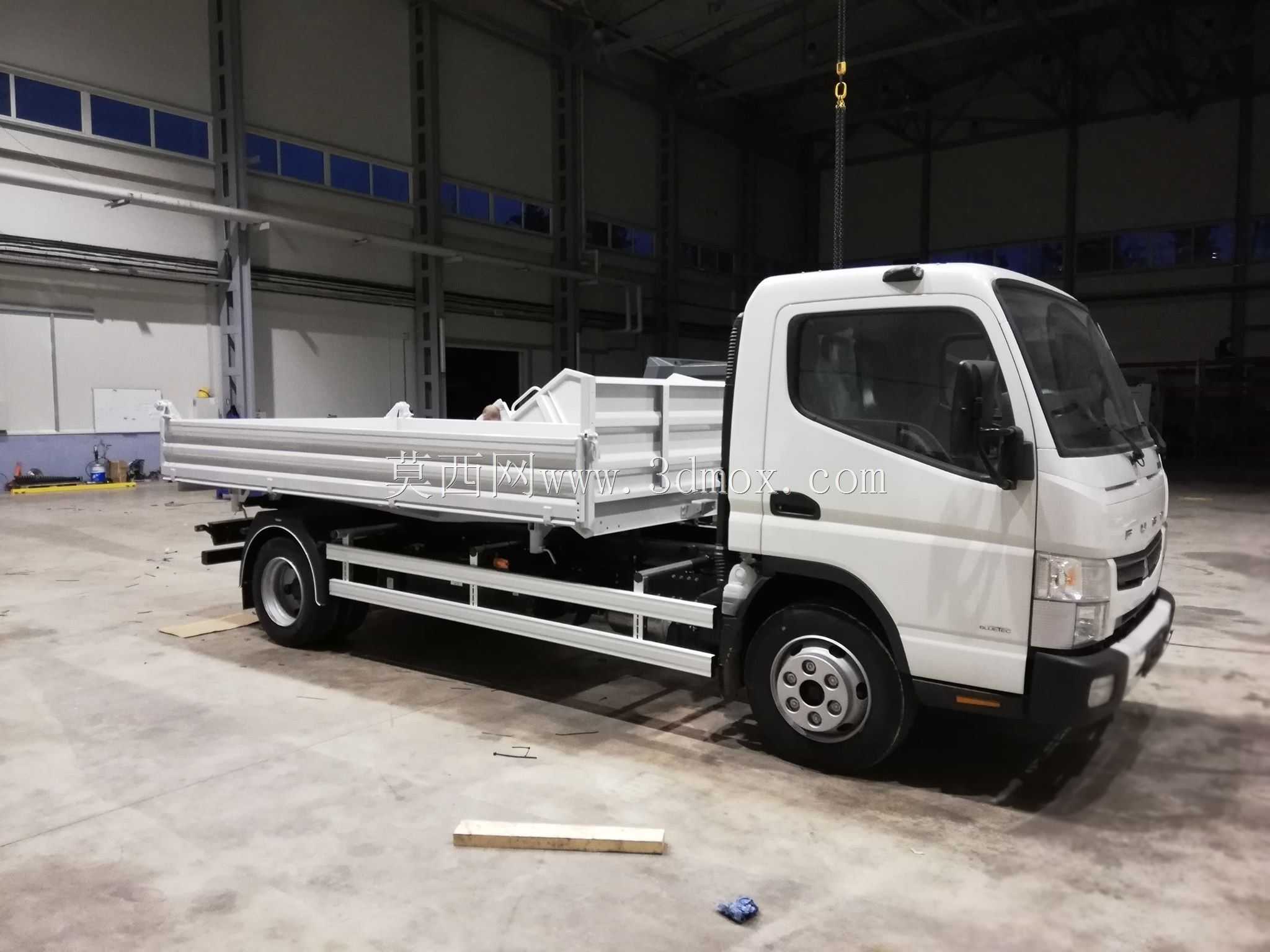

该结构为单轴侧翻式货运挂车的承载与卸货一体化结构，主要面向城乡零散建材转运、农场农产品装卸、小型工程土方短驳等作业场景，适配载重1.5-2吨级的轻型牵引设备使用，可在无大型装卸设备的场地完成散料、整装件的自卸货作业，大幅降低人工卸货的劳动强度与时间成本。结构设计上采用栏板式可侧翻货厢作为核心承载单元，货厢底板采用整体式冲压波纹钢板结构，在降低自重的同时提升抗冲击变形能力，栏板采用等间距竖向加强筋搭配横向压型条的结构，既避免散料运输过程中的撒漏，也能承受整装货物堆载时的侧向挤压力，货厢侧边设置可快拆的栏板锁止机构，卸货时可同步解锁对应侧栏板，无需人工提前拆卸栏板即可完成倾翻动作。倾翻机构采用中置回转支点设计，回转座安装在挂车底盘的纵向主梁中部，配合底盘尾部的支撑限位结构，倾翻角度可达到42度，满足砂石、谷物、碎砖块等常见散料的自然滑落角度要求，不会出现物料残留卡滞的问题。底盘部分采用单轴单轮组布局，轮距匹配常规乡村道路、施工便道的通行宽度，轮胎选用载重层级8PR的轻型载重轮胎，适配非铺装路面的颠簸工况，底盘前端设置牵引连接架，可匹配常见的轻型拖拉机、皮卡等牵引设备的牵引销尺寸，连接架上集成制动气路接口与灯光线束接口，符合道路通行的安全规范。底盘两侧设置可翻转的登车踏步，方便人员上下整理货物，尾部设置可放倒的防撞挡块，倒车时可缓冲对货台的撞击，同时避免小型人员、物件卷入车底。建模过程中对所有铰接位置的配合间隙做了工程化预留，回转支点处预留了润滑脂加注通道的安装空间，锁止机构的行程匹配货厢倾翻的运动轨迹，不会出现运动干涉问题，货厢底板的倾斜角度、栏板高度与轮距参数均参考现有在用轻型挂车的通用安装边界，可直接适配现有同吨位级挂车的底盘改装需求，无需对牵引连接、轮组安装位置做额外调整，结构件的板材厚度选用4mm厚的Q235钢板，加强筋采用3mm厚的冷弯型钢，在满足载重强度要求的前提下控制整体自重，避免超载风险。
