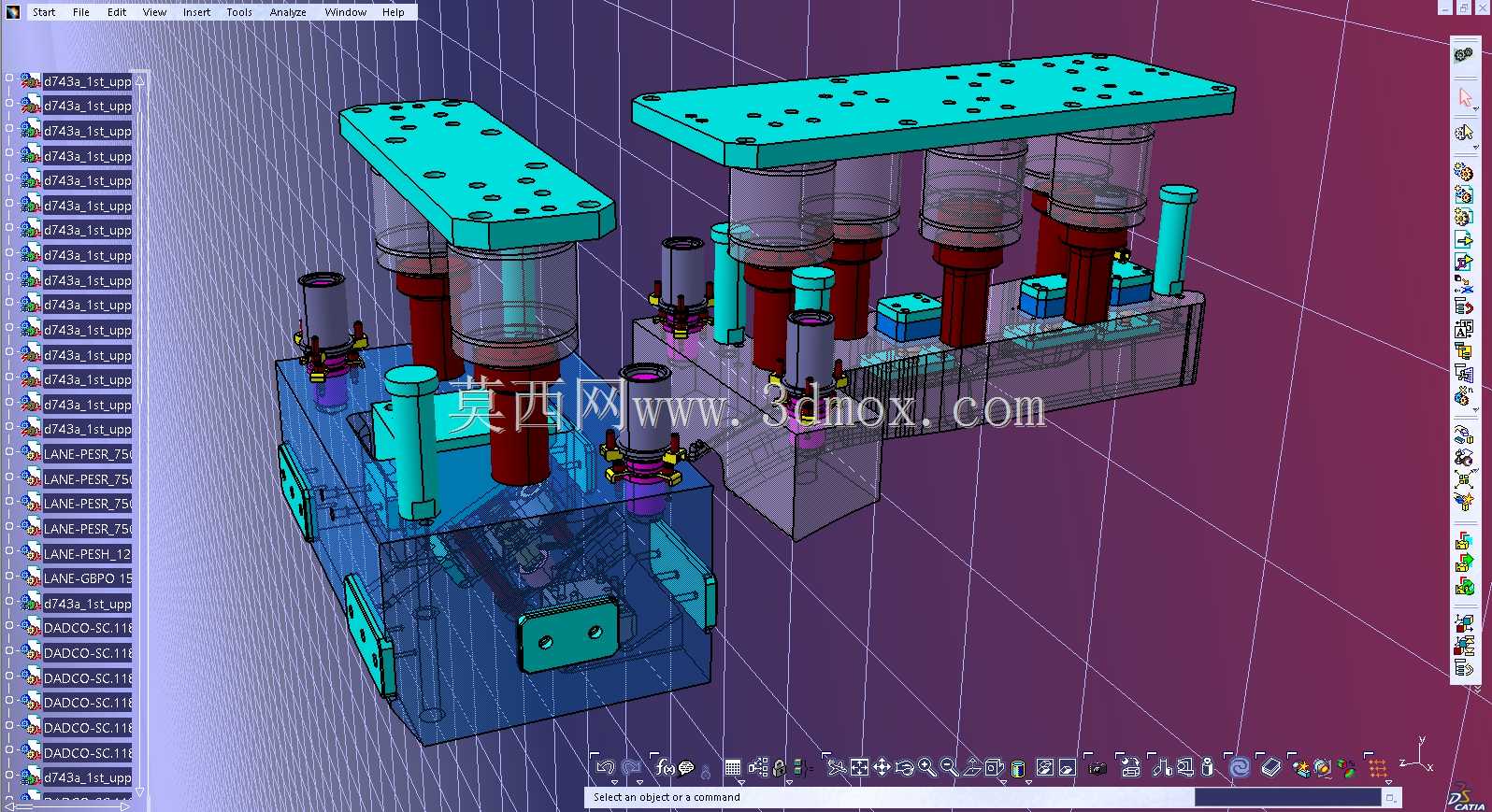

庞蒂亚克GTO B柱上模饰板压力垫结构

这套压力垫结构配套汽车覆盖件冲压工序使用，主要服务于庞蒂亚克GTO车型B柱上饰板的冲压成型环节，在冲压作业中承担压料、卸料、局部成型压力补偿的核心作用，能有效避免B柱饰板成型过程中出现起皱、拉裂、型面回弹超差等常见冲压缺陷。从结构布局来看，整套组件采用上下分体式模座集成设计，上模部分通过多组独立的弹性压力单元实现分区压料，不同位置的压力柱对应B柱饰板不同的成型特征区域，可根据型面成型需求匹配差异化的压料力，避免整体压料力不均导致的板料流动失控。下模部分集成了导向、定位、顶出的配套结构，导柱导套的布置避开了板料送取的操作空间，同时保证上下模合模时的对位精度控制在0.02mm以内，满足汽车外饰件的成型尺寸公差要求。设计过程中优先考虑了冲压作业的连续生产稳定性，压力单元的安装座采用标准化快拆结构，日常维护更换弹性元件时不需要拆解整套模座，可大幅缩短产线换模、维保的停机时间。安装边界方面，整套模座的上模板安装孔位匹配常规宽台面压力机的T型槽间距，不需要额外制作过渡连接板即可直接装夹固定，下模的顶杆孔位置与通用压力机的液压顶出杆排布完全适配，可直接对接现有冲压产线的设备接口。压力垫的工作行程根据B柱饰板的成型深度做了冗余设计，预留了15mm的超程保护空间，避免压力机滑块行程超调时损坏模仁成型面。在实际生产场景中，这套结构可适配0.8-1.5mm厚度的冷轧钢板、镀锌钢板的冲压作业，压料面的贴合率经过研配后可达到90%以上，能有效控制板料成型过程中的进料阻力，保证B柱饰板安装卡扣位、型面弧度、边缘翻边的尺寸一致性，减少后续整形工序的工作量。结构内部的气路、润滑通道做了内置式布局，避免冲压过程中废料、粉尘掉落堵塞通道，同时外置的润滑注油点布置在模座外侧，操作人员不需要进入设备冲压区域即可完成日常润滑保养，符合冲压产线的安全操作规范。
