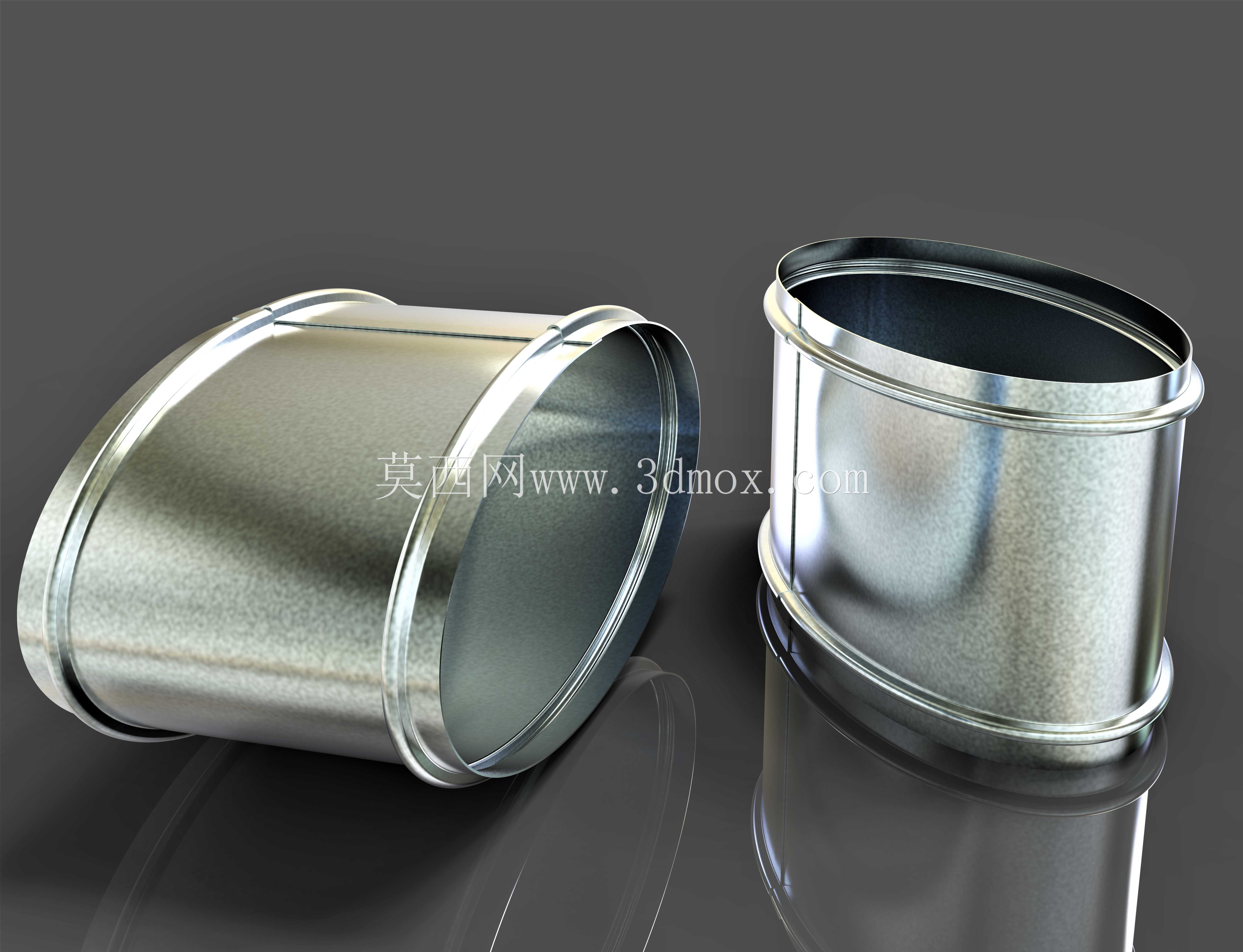

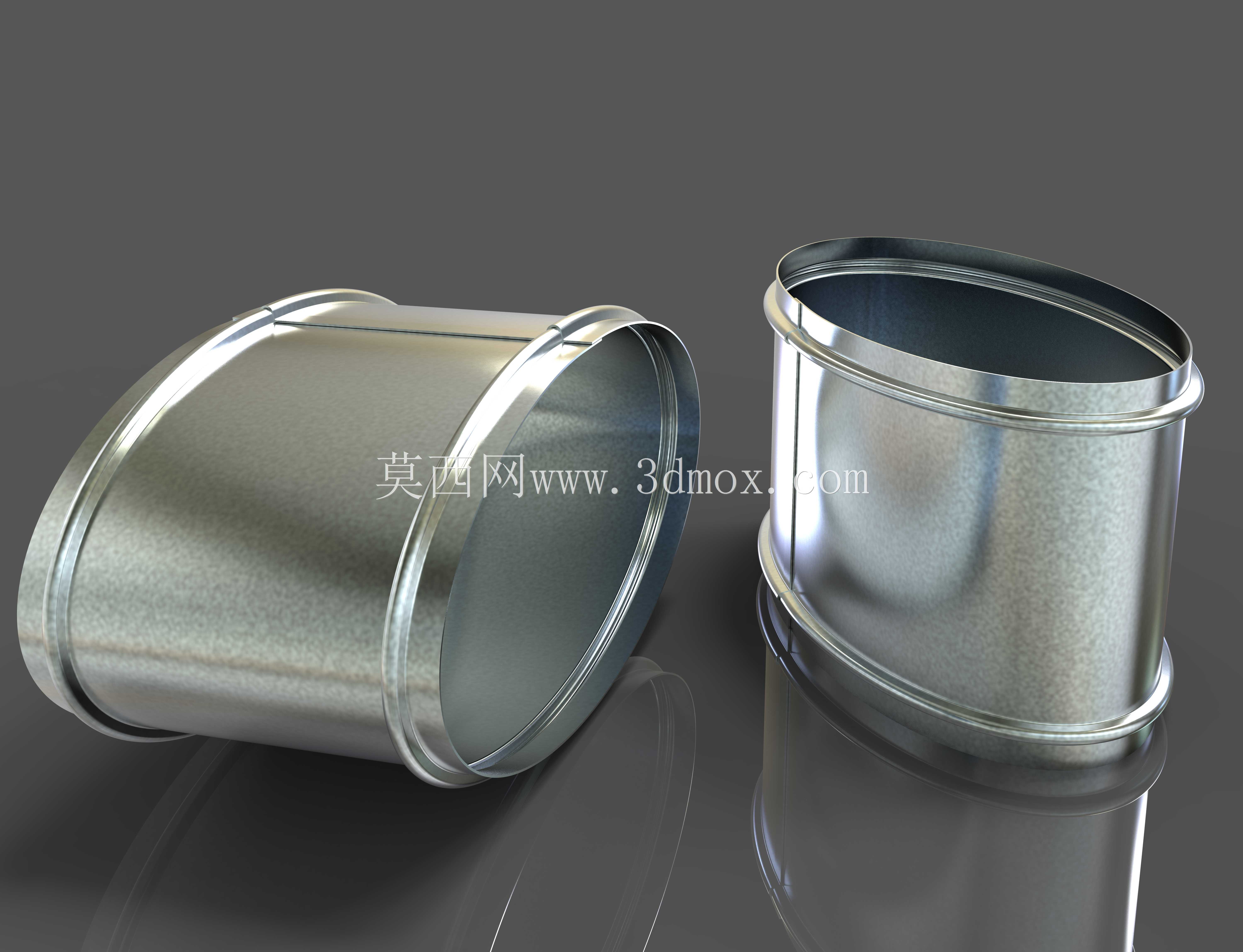

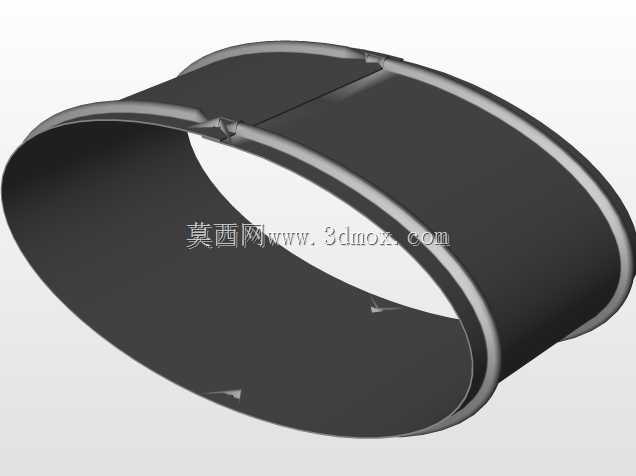

通风管路用椭圆转接金属连接构件

在商用通风系统、工业除尘管路、暖通空调送风管线的布设作业中，经常会遇到圆形风管与椭圆截面风道对接的场景，这类转接部位如果处理不当，很容易出现风阻陡增、接缝漏风、后期运维异响等问题，这款椭圆转接构件就是针对这类场景开发的专用连接部件。从实际使用场景来看，这类构件常应用在吊顶内空间受限的通风管路布设中，受建筑层高、吊顶内其他机电管线排布的限制，圆形风管无法直接通过的区域，会采用椭圆截面风道压缩竖向占用空间，此时就需要该构件完成圆形段与椭圆段的平滑过渡，避免管路截面突变造成的气流紊乱。从功能特性上看，构件两端分别设置适配标准圆形风管与椭圆风管的卷边结构，卷边采用一体辊压成型，边缘做圆弧钝化处理，既可以配合风管抱箍完成快速锁紧固定，也能避免安装过程中划伤施工人员、破坏风管密封胶条；构件内壁做平滑过渡处理，没有突兀的接缝或凸起，能最大程度降低气流通过时的局部阻力，减少通风系统的能耗损失，同时避免高速气流经过凸起部位产生的风噪问题。设计过程中，首先要匹配常用通风风管的标准管径参数，确定圆形端的内径尺寸与对应规格的螺旋风管外径公差适配，保证对接后同轴度偏差控制在允许范围内，避免安装后出现错位应力；椭圆端的长短轴比例经过反复校核，既要满足压缩竖向安装空间的需求，也要保证截面通流面积与对接的圆形风管基本一致，避免通流截面变化造成的风速突变。构件主体采用薄壁镀锌钢板加工成型，板材厚度根据管路直径适配，既保证整体结构强度，满足风管系统的承压要求，也能控制构件自身重量，降低吊装管路的整体荷载。安装边界方面，构件整体长度根据管径规格设置合理的过渡段长度，避免过渡段过短造成的弯折角度过大，两端卷边的宽度适配常规的风管抱箍尺寸，安装时不需要额外加工配件，直接与对应规格的风管对接后锁紧抱箍即可，接缝处配合密封胶带就能满足中低压通风系统的密封要求。在一些特殊的通风场景中，比如厨房排油烟系统、工业废气排放管路中，该构件的镀锌层也能抵御一定程度的腐蚀，延长管路系统的整体使用寿命，减少后期更换维护的频次。
