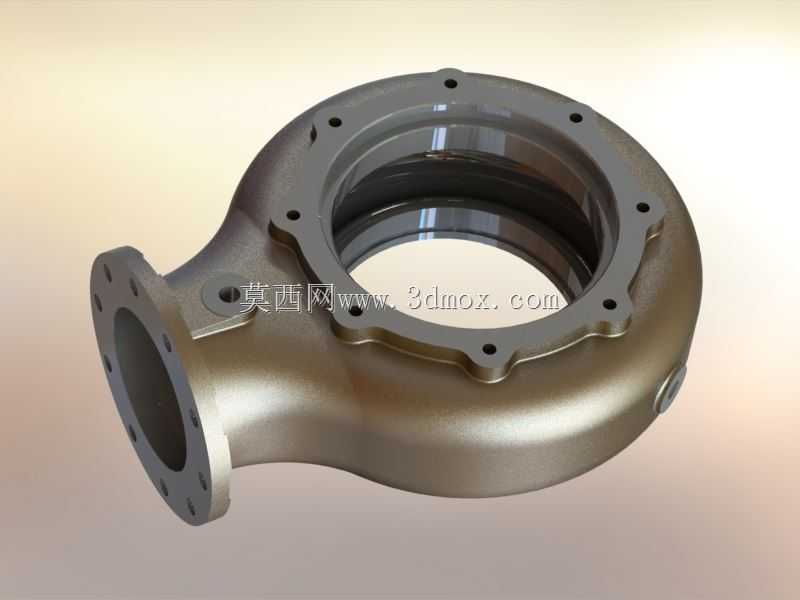

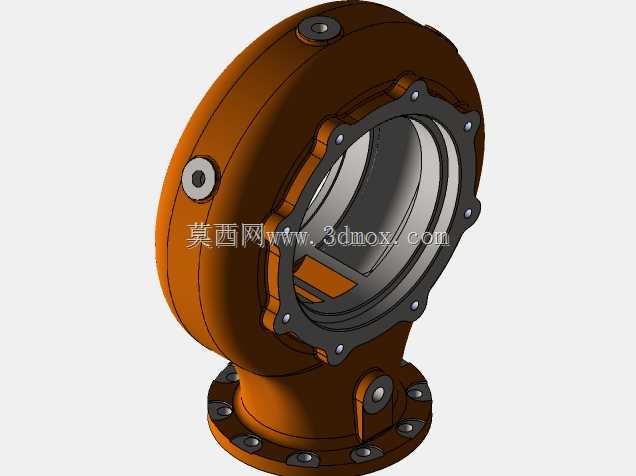

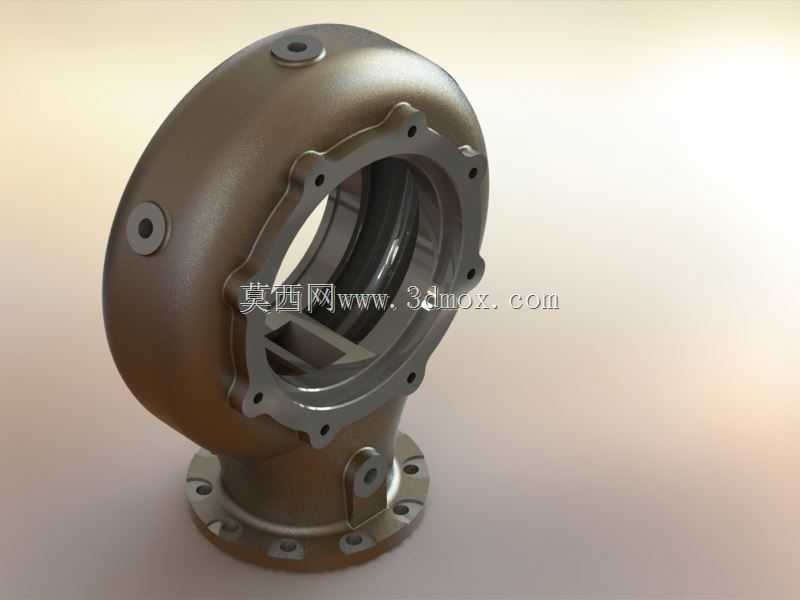

蜗壳式水泵本体结构三维设计

这款泵体结构是离心泵核心承压与过流载体，日常在市政供水、暖通循环、工业流体输送、农田排灌等场景中都能见到它的身影，作为整泵的骨架部件，它既要容纳叶轮完成流体动能到压能的转换，还要为所有外接管路、连接端盖提供可靠的安装基准，同时承受工作状态下的流体压力、管路载荷与运行振动。从结构设计逻辑来看，整体采用螺旋形蜗壳流道构型，流道截面顺着流体旋转方向逐步扩大，能最大程度减少流体在腔体内的水力损失，让叶轮甩出的高速流体平稳汇集后顺着出口方向输出，避免流道突变带来的涡流、振动与效率损耗。壳体上的法兰安装位做了加厚凸台处理，所有螺栓孔位置都对应布置了加强筋，既保证连接刚度，也避免螺栓锁紧时壳体局部应力集中出现开裂；进出口端的法兰端面预留了密封件安装槽，可适配不同压力等级的密封垫片，满足不同输送介质的密封要求。上部设置的排气、测压接口采用标准管螺纹结构，方便现场安装时排净腔体内空气，也可外接压力传感器实时监测运行压力；底部的安装底座带多个螺栓固定孔，孔位间距匹配常规离心泵的安装基座尺寸，安装时无需额外加工转接板，可直接固定在混凝土基础或者钢制机架上，底座与蜗壳主体的过渡位置做了大圆弧过渡，能分散运行时的振动应力，避免长期运行出现焊缝或者铸造应力开裂。设计过程中充分考虑了铸造工艺的可行性，所有壁厚保持均匀过渡，没有出现局部过厚或者过薄的区域，避免铸造时出现缩孔、冷隔等缺陷，流道内壁的圆角过渡也兼顾了模具脱模的便利性，不需要额外做复杂的抽芯结构就能完成毛坯铸造。从安装边界来看，前端的大直径法兰是和泵盖、叶轮组件连接的配合面，端面的平面度、止口的同轴度都有严格的公差要求，保证叶轮安装后和蜗壳流道的对中精度，减少运行时的叶轮摩擦、容积损失；下部的出口法兰和上部的接口位置尺寸都匹配通用管路标准，现场替换同参数泵体时不需要重新调整管路布局，能直接完成换装。日常选型适配时，这款泵体可匹配闭式叶轮结构，适配清水、低浓度污水、冷却循环水等多种介质，承压能力覆盖常规中低压离心泵的使用需求，结构上没有多余的冗余设计，在保证强度、水力性能的前提下尽可能控制壳体重量，降低整泵的材料成本与安装负重。
