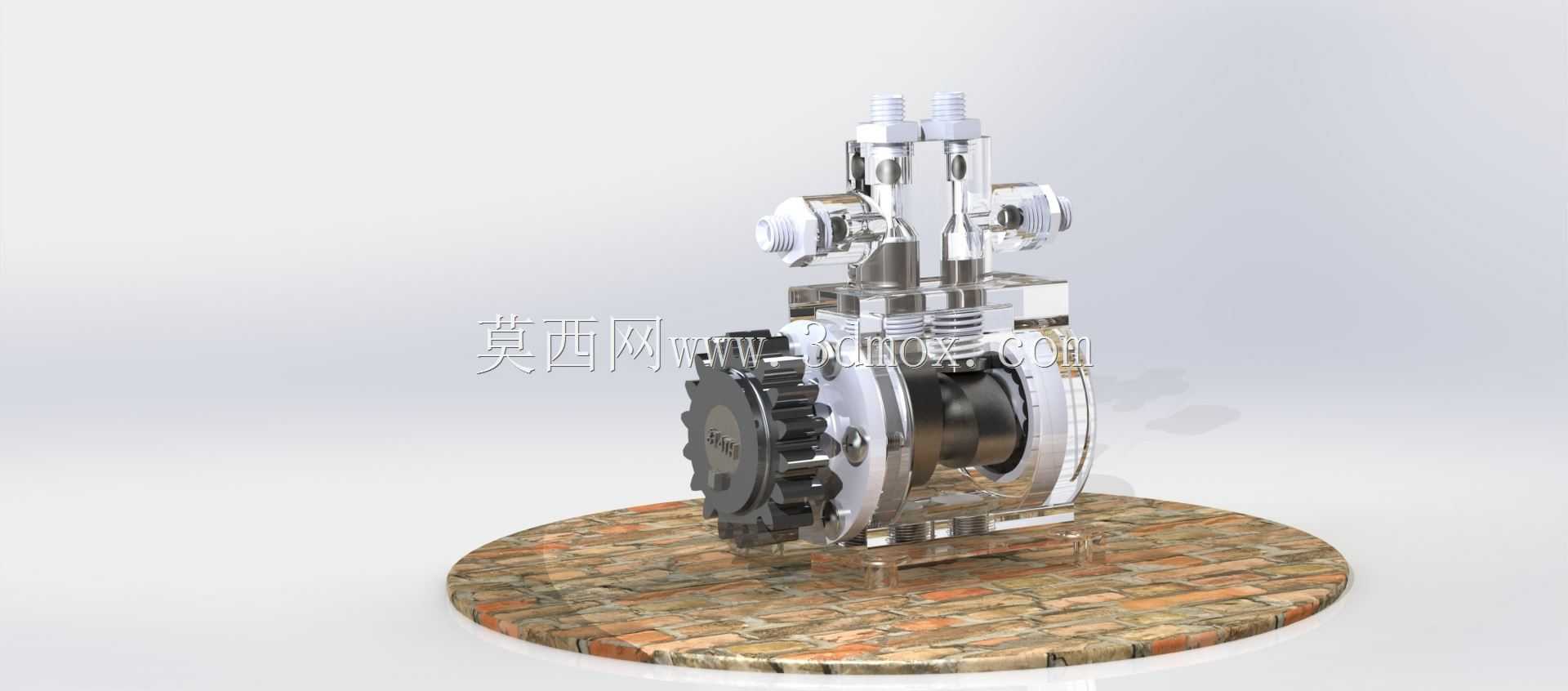

透明结构展示双缸空气压缩机构

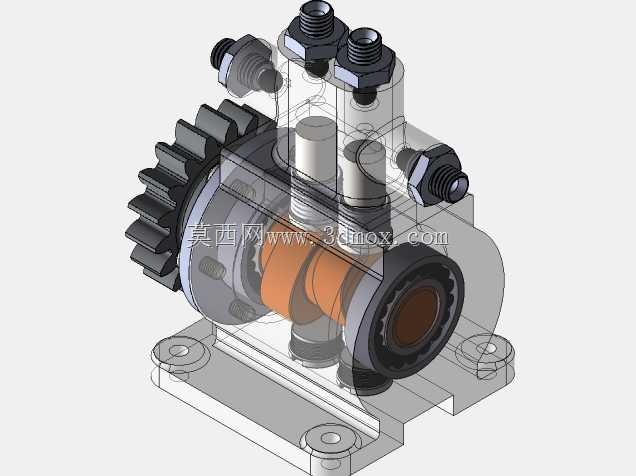

这套空气压缩机构采用透明壳体做结构展示设计，能直观呈现内部活塞运动、气门启闭、齿轮传动的完整动作逻辑，在小型气动动力供给场景中适配性极强，常见于教学演示台架、小型汽修工位气动工具供能、实验台气源配套、家用小型气动设备动力源等场景，可稳定输出符合压力要求的压缩空气，为气动扳手、气动喷枪、小型气缸这类终端用气设备提供持续动力。从功能特性来看，该机构采用双缸并列布局，相比单缸结构输出气压脉动更小，供气连续性更优，进气端设置了独立的滤清接口预留位，可直接对接通用规格的进气滤芯，避免杂质进入缸体磨损活塞环；输出端集成了压力缓冲腔结构，能削弱活塞往复运动带来的压力波动，让输出气压更平稳。设计过程中优先考虑了运动部件的同轴度要求，曲轴与齿轮传动端的配合公差选用过渡配合，既保证传动过程无旷量，也方便后期拆解维护；活塞与透明缸体之间的密封件采用标准O型圈槽设计，可直接替换通用规格的密封件，降低后期维护成本。安装边界方面，底部预留了四个均布的安装孔位，孔位间距适配常见的小型设备安装基座，整体径向最大尺寸不超过常规小型台架的安装预留空间，轴向的进出气接口均采用标准管螺纹规格，无需额外加工转接头即可对接常规气动管路。传动端的齿轮采用直齿圆柱齿轮结构，传动效率高，加工难度低，啮合间隙预留了合理的热膨胀余量，长时间连续运行也不会出现卡滞问题；缸体上部的进排气门采用簧片阀结构，响应速度快，能精准匹配活塞往复运动的配气时序，避免出现气压反冲的问题。整体结构没有冗余的复杂构件，所有受力部件的壁厚都经过受力校核，在保证结构强度的前提下尽可能压缩整体体积，既可以作为独立的气源单元使用，也可以集成到其他需要内置气源的小型设备内部，适配不同的安装空间需求。
