卧式压缩沉箱罐体结构设计方案

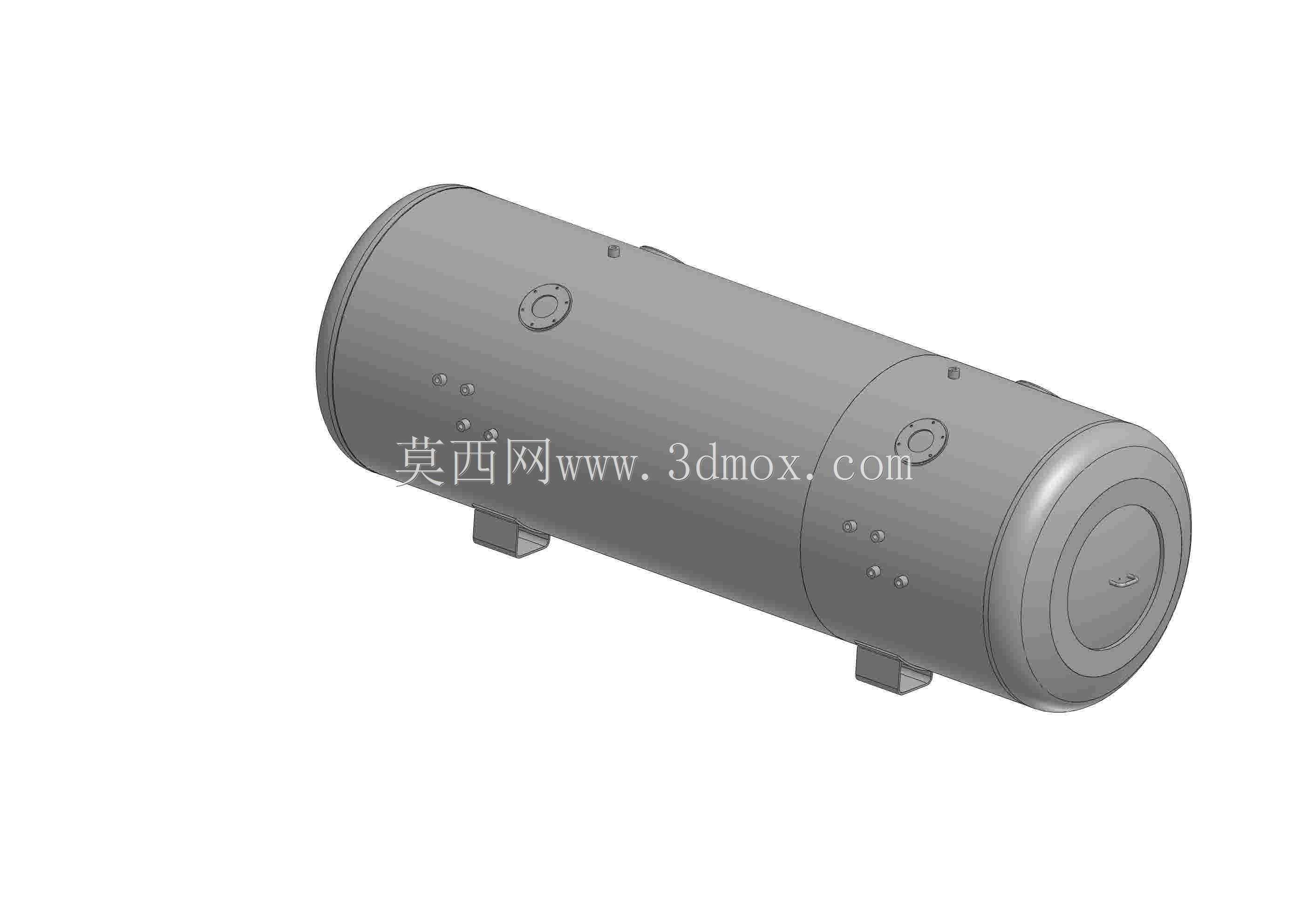

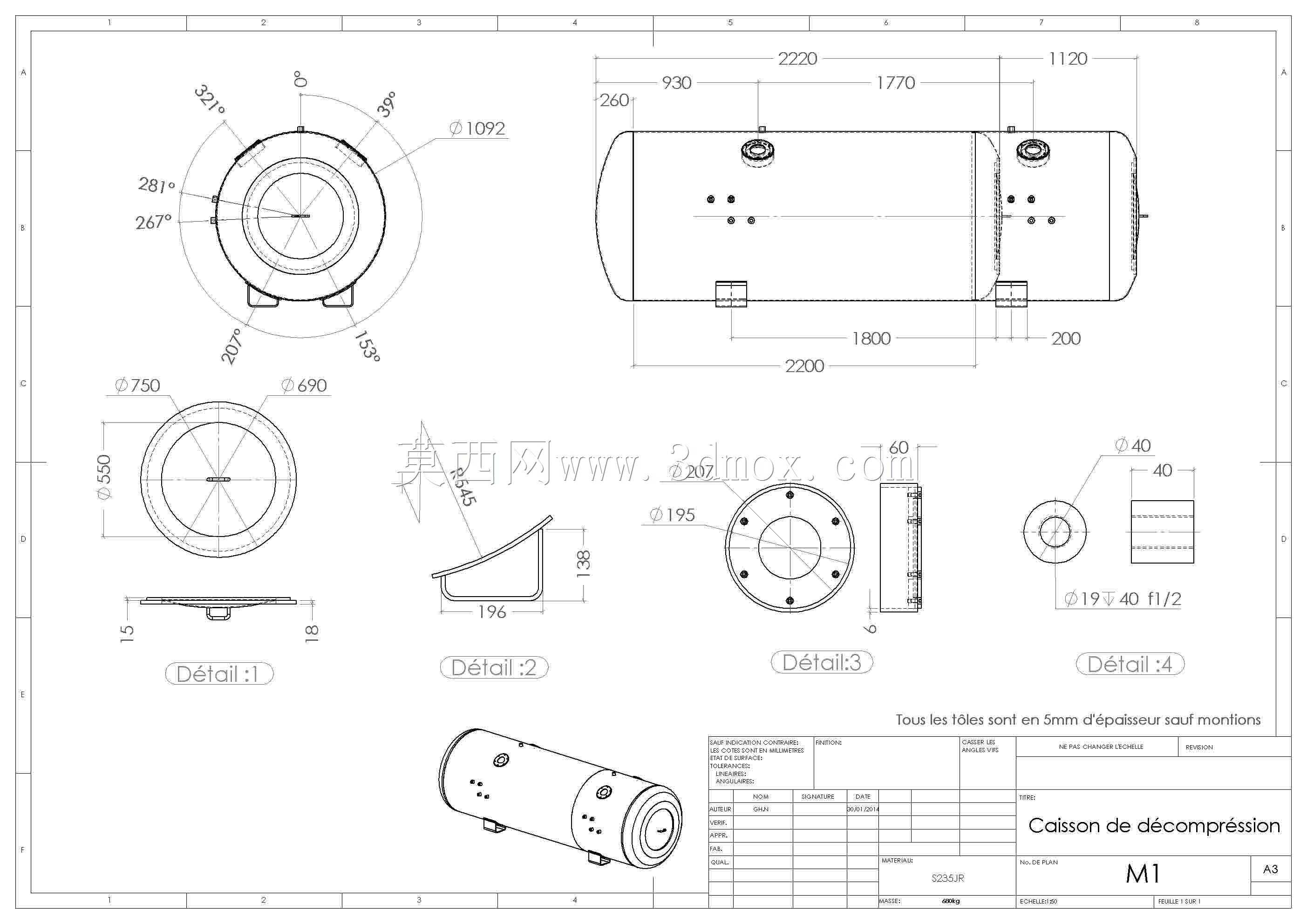

在压缩空气系统的后端处理环节，这类卧式压缩沉箱常被布置在空压机出口与精密过滤单元之间，承担气流缓冲、凝液沉降、压力脉动平抑的核心作用，避免后端用气设备受到带压气流的直接冲击，同时让压缩空气中裹挟的液态油滴、水滴在罐体内部流速放缓后自然沉降到罐体底部，减少后续干燥过滤单元的处理负荷。从结构设计逻辑来看，整体采用卧式圆柱形筒体搭配两端标准椭圆封头的构型，相比立式罐体，同容积下的安装高度更低，对于厂房净空有限的车间场景适配性更强，卧式布置的重心更低，运行时的抗振动表现也更优，不需要过高的安装基础就能满足稳定性要求。筒体上的接口布局经过了实际工况的适配：进气与出气接口分别布置在筒体上部的两端区域，气流从一端进入后需要沿筒体轴向走完整个腔体长度才能从出口流出，最大化延长了气流行进路径，给杂质沉降留出足够的停留时间；筒体下部预留的排污接口对应沉降区的最低位置，日常运维时可以直接排出沉积的凝液与杂质，不需要额外搭设操作平台。两端封头上的法兰结构采用标准螺栓孔布局，既可以作为检修人孔使用，也能根据实际工艺需求加装压力表、安全阀等附件，法兰的密封面形式适配常规的橡胶石棉垫片或者金属缠绕垫片，满足常规压缩空气系统的压力密封要求。筒体下部的两个鞍式支脚是安装定位的核心边界，两支脚的中心间距经过载荷核算，能够均匀承载满水状态下的罐体总重量，支脚上的安装孔位匹配常规的预埋螺栓尺寸，现场安装时不需要额外做支脚的二次加工。图纸中给出的局部细节结构，比如支脚与筒体的连接补强板、小口径管路的焊接接头、法兰端面的加工公差，都对应了实际加工时的工艺要求，避免建模时忽略焊接补强导致的结构强度不足问题，小接口的螺纹规格匹配常规的仪表安装标准，不需要额外做转接头适配。建模过程中需要注意筒体的壁厚均匀性，封头的冲压成型曲率要和筒体直径精准匹配，法兰的螺栓孔位置度要控制在公差范围内，避免现场安装时出现螺栓无法穿入的问题，支脚的安装平面要保证共面，防止罐体安装后出现局部应力集中，长期运行导致焊缝开裂。
