可调式角度安装固定支架结构

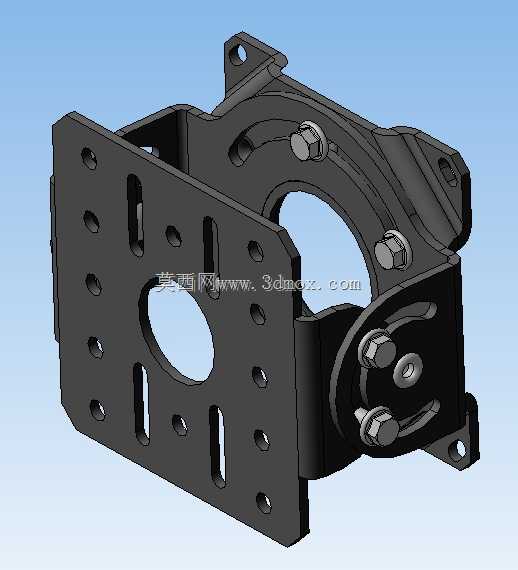

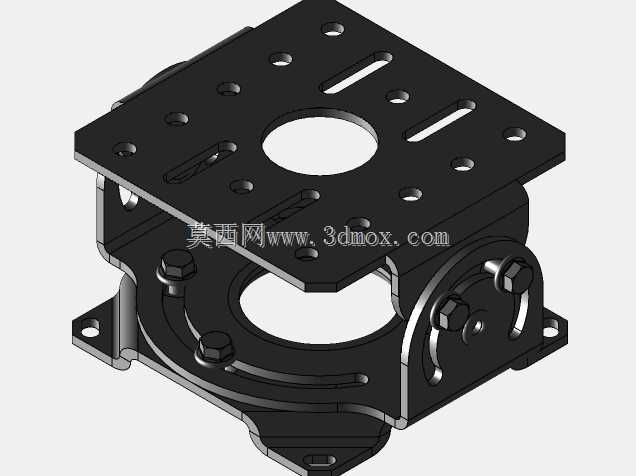

这款可调式安装支架主要面向需要灵活调整安装角度的机电设备装夹场景，常见于视觉检测模组、小型传感器组件、气动执行元件的工位安装环节，也可用于非标自动化设备中需要微调作业角度的功能模块固定，替代传统固定式安装座无法适配角度偏差的缺陷，减少现场改孔、加装垫片的调试工作量。从结构设计来看，支架主体采用分体式铰接结构，一侧为带多组安装孔的平板安装面，板面开设的长圆孔可适配不同孔距的外接部件，允许安装时在平面维度做一定范围的位置补偿，避免外接部件孔位加工误差导致无法装配的问题；铰接侧采用圆弧槽配合锁紧螺栓的结构，松开螺栓时可沿铰接转轴调整安装角度，调整到位后拧紧多组螺栓即可实现刚性锁止，圆弧槽的行程覆盖常用的正负30度调节范围，可满足绝大多数工位的角度调整需求。设计时充分考虑了安装边界的兼容性，平板安装面的孔位采用等间距排布，既适配标准工业铝型材的安装槽距，也可直接通过螺栓固定在钢板工作台、设备机架立面等不同安装基底上；铰接部位的转轴与锁止螺栓采用同规格标准件，后期维护更换无需定制非标配件，降低运维成本。支架整体采用弯折钣金与机加工铰接座组合的结构形式，在保证整体刚性的前提下控制了整体重量，安装时无需额外设计重型支撑结构，铰接部位的接触面做了防滑齿面处理，锁止后可承受一定的振动载荷，不会在设备运行过程中出现角度偏移。在实际选型应用时，需要注意外接部件的安装重心尽量靠近铰接转轴位置，避免长悬臂状态下锁止螺栓承受过大弯矩，若需挂载重量较大的部件，可在铰接侧面加装辅助顶丝进一步提升锁止可靠性；平板安装面的长圆孔调整余量约为单孔直径的1.5倍，安装前可先预紧螺栓调整好平面位置，再锁紧角度调节结构，最后完全拧紧所有固定螺栓，可大幅提升现场装配效率。
