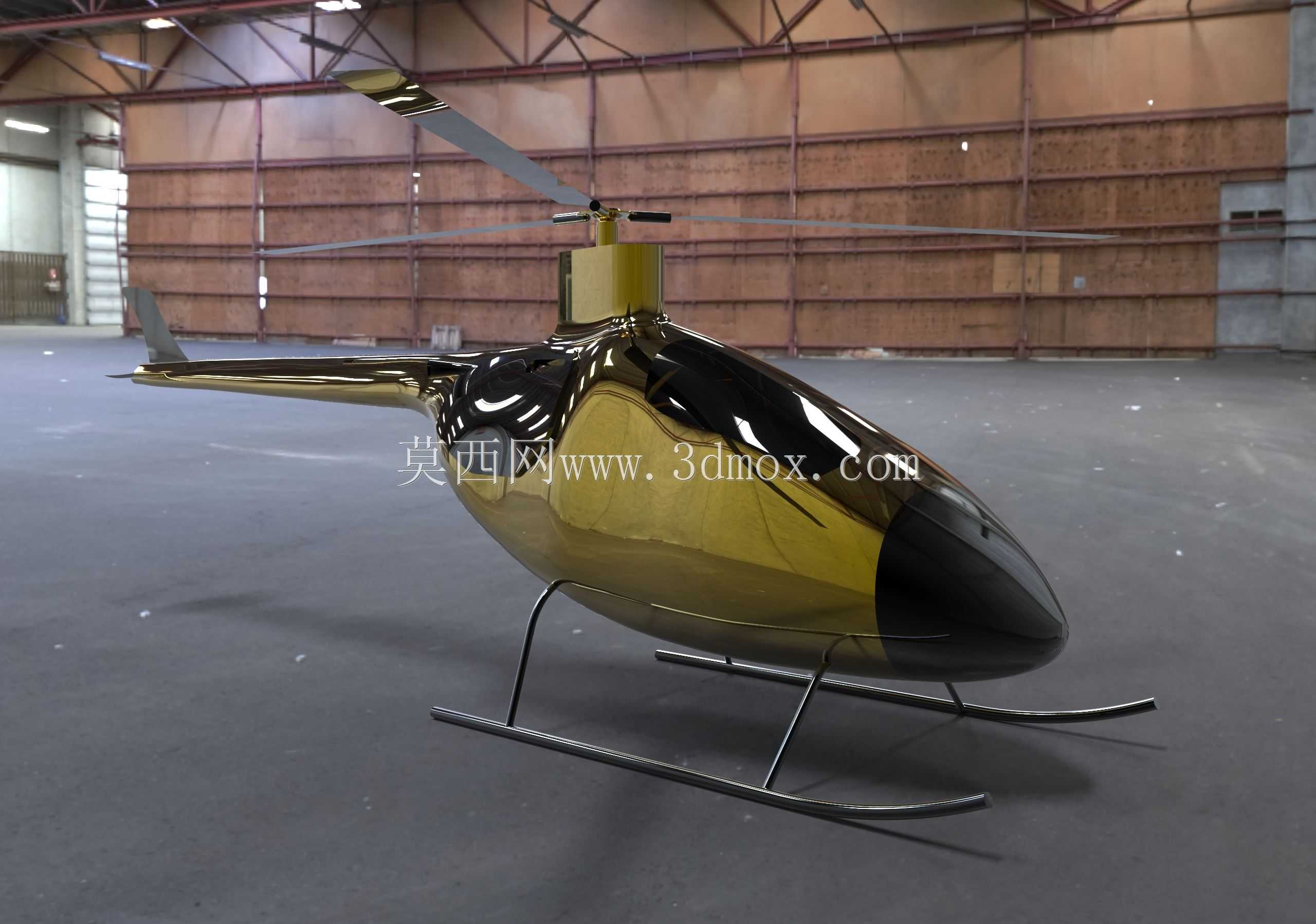

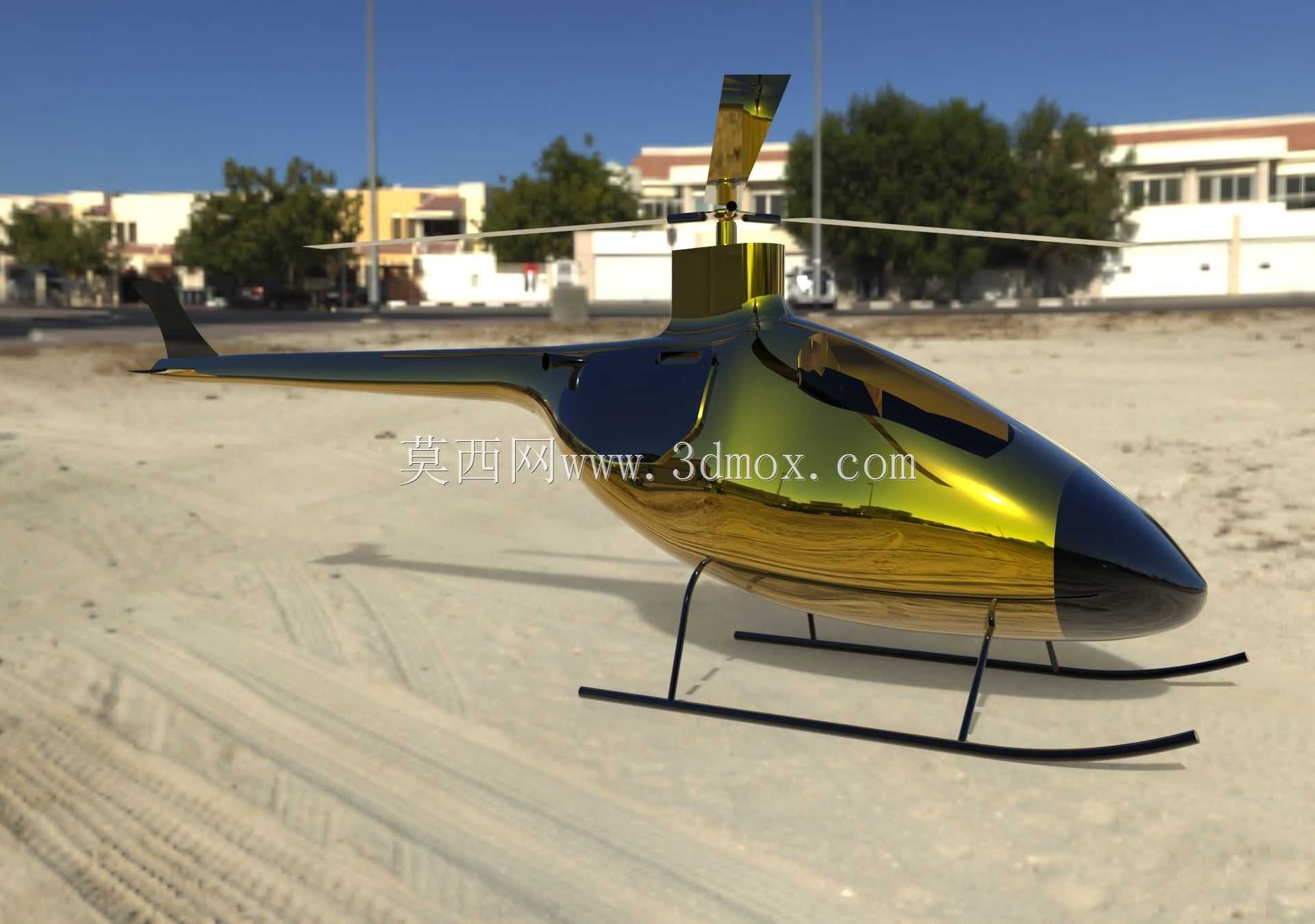

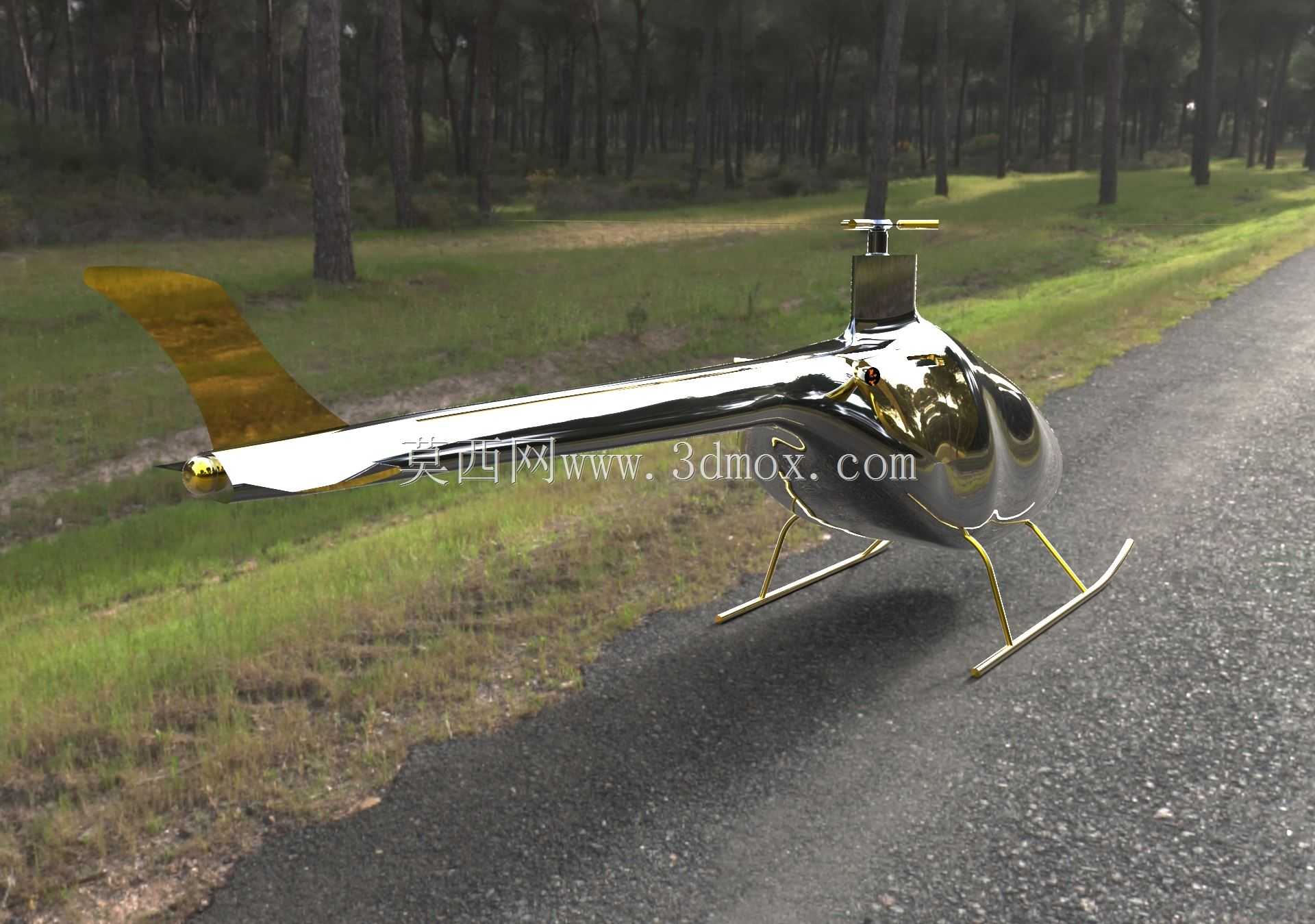

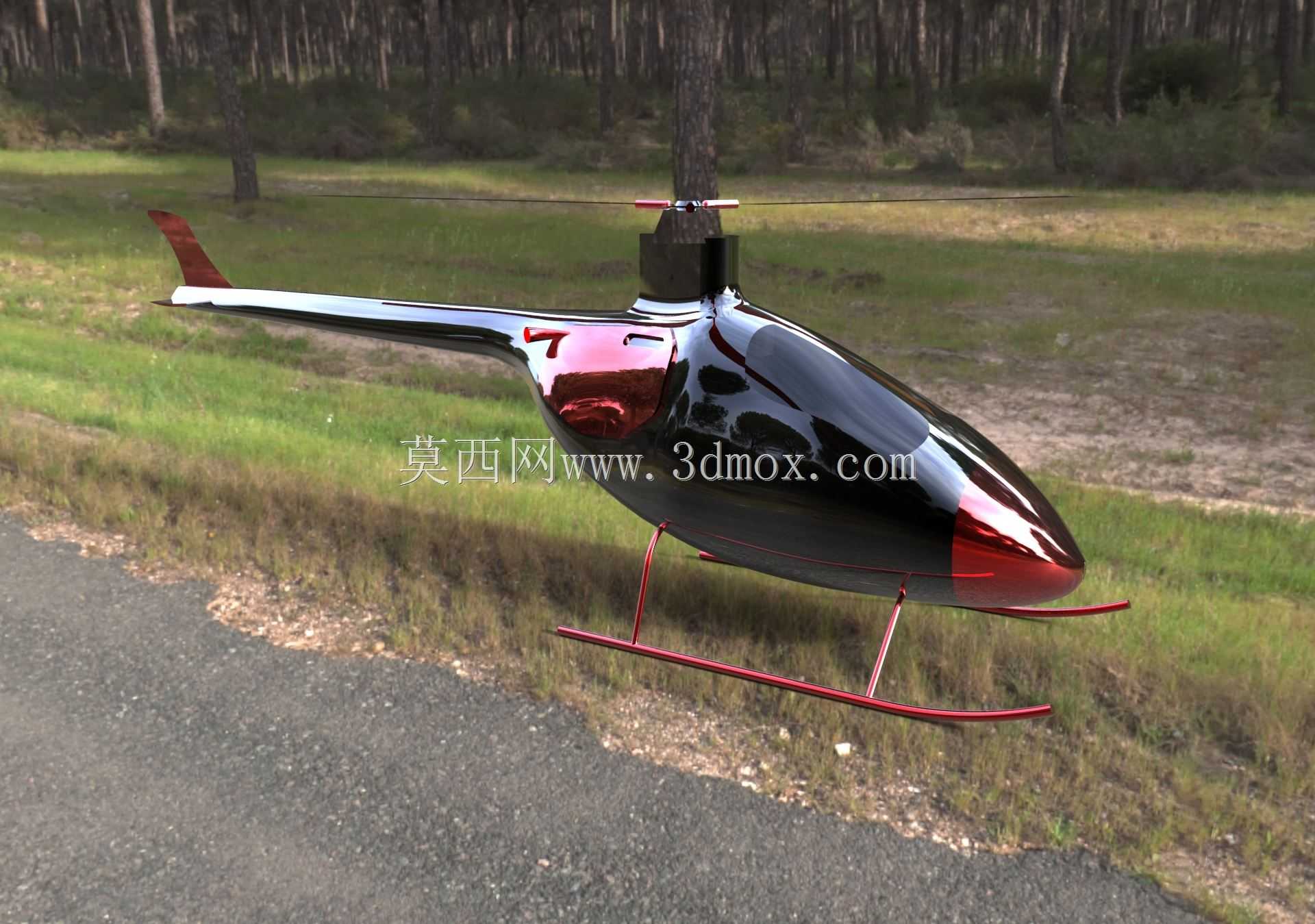

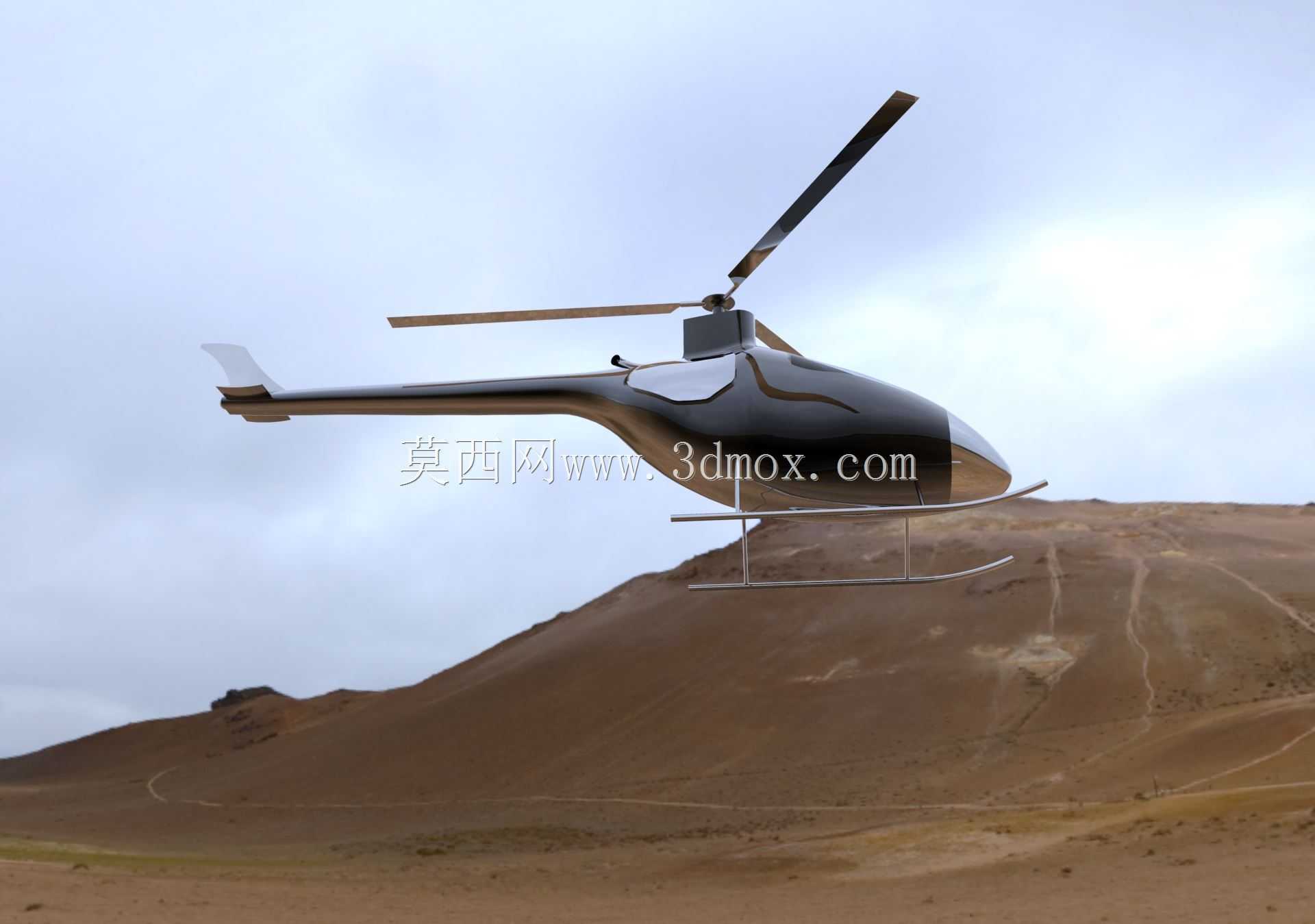

民用轻型单旋翼滑橇式直升机外观结构

这款轻型单旋翼直升机的三维结构设计，首先围绕低空通航场景的实际使用需求展开，在民用航拍、短途通勤、农林植保、应急巡查等作业场景下，这类滑橇式起落架的轻型直升机无需专用铺装跑道，可在平整草地、硬质土路、临时停机坪完成起降，适配复杂野外作业的起降条件。从功能特性来看，滑橇式起落架没有传统轮式起落架的复杂收放结构与减震作动部件，整体结构重量更低，日常维护工作量大幅减少，在低空低速作业时，滑橇结构的抗冲击冗余量更高，应对野外不平整地面的硬着陆冲击时，结构形变容错区间更大，能有效吸收着陆瞬间的竖向载荷，避免机身主承力结构受冲击损伤。设计过程中首先确定了整体气动外形的曲面连续性，机身主体采用流线型水滴状曲面，从机头雷达罩位置到机尾尾梁段的曲面过渡全程保持G2连续，降低前飞过程中的压差阻力，旋翼桨毂位置做了整流包覆设计，减少桨毂区域的紊流干扰，提升前飞状态下的航向稳定性。主旋翼采用铰接式结构布局，在建模过程中预留了桨叶挥舞、摆振的运动间隙，避免旋翼运转过程中桨叶与机身、尾梁发生运动干涉，尾桨布置在尾梁末端左侧，抵消主旋翼旋转产生的反扭矩，建模时同步校核了尾桨转动的安全边界，确保尾桨流场不会受机身遮挡影响效率。外形尺寸上，机身总长控制在8米级区间，主旋翼直径约7米，机高到桨毂顶端位置约2.4米，滑橇起落架的横向跨距约1.8米，这个尺寸边界既保证了地面停放与滑跑阶段的侧向稳定性，也能适配通用小型通航机库的停放空间，不需要对机库门宽、内部净高做特殊改造。机身曲面建模时同步考虑了内部设备的安装空间，机头位置预留了航电设备、观测载荷的安装舱段，机身中部预留了驾乘人员的乘坐空间与燃油箱安装位置，尾梁内部预留了尾桨传动机构的走线与传动轴安装通道，所有内部舱段的边界都和外部曲面保持合理的结构壁厚，兼顾结构强度与整机重量控制。滑橇起落架的支撑杆采用弧形过渡结构，和机身下部的连接点做了载荷分散设计，建模时模拟了着陆冲击下的载荷传递路径，确保冲击载荷能通过支撑杆均匀传递到机身下部的承力框上，不会出现局部应力集中的问题。机身表面的曲面分块也考虑了后期复合材料蒙皮的铺贴工艺，所有曲面的曲率变化都控制在复合材料成型的允许范围内，避免出现过小曲率半径导致的铺贴褶皱问题，旋翼桨叶的翼型采用低速高升力翼型，适配这类轻型直升机的巡航速度区间，在保证升力系数的同时降低旋翼旋转的噪声水平，适配城市周边低空作业的噪声管控要求。
