WalkeraMiniCP遥控直升机机身承载框架

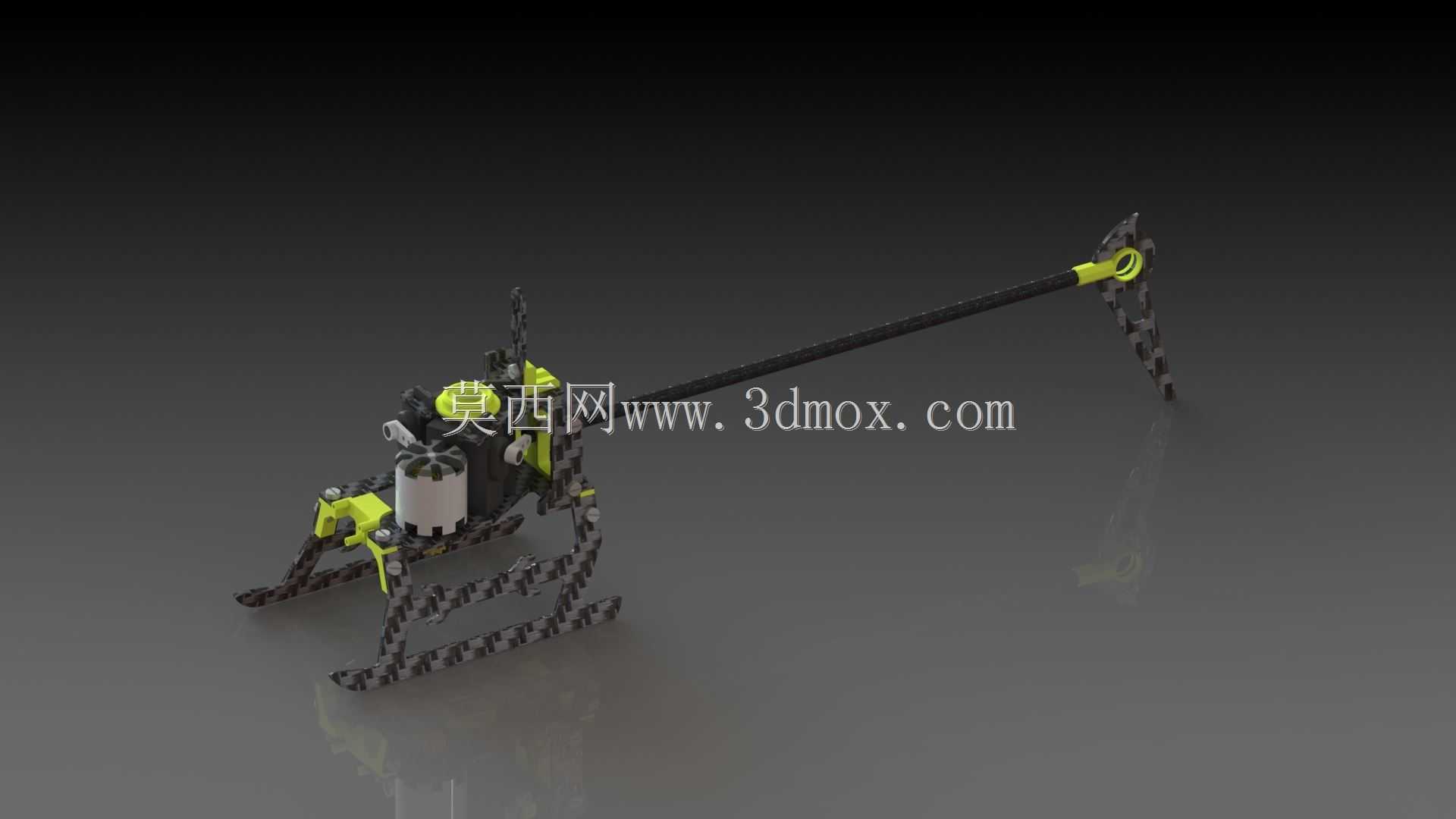

该框架面向Walkera Mini CP这类微型遥控直升机开发，核心任务是把旋翼头、舵机、电池、尾管、尾传动组件和起落滑橇约束在同一装配基准上，在有限重量内维持飞行姿态所需的刚性。微型直升机的载荷路径并不复杂，但对局部变形非常敏感：主旋翼旋转产生的交变拉力会先作用于顶部轴承座，再通过侧板传到机身下部；尾管末端的尾桨拉力会形成较长力臂，使尾管夹持区承受持续弯矩；粗暴着陆时，滑橇先触地，冲击再沿竖向立板向上扩散。因此框架不能只按静态摆放建模，而要把这些载荷路径在板件上提前分开，让高应力区保留连续材料，低载荷区再做镂空减重。

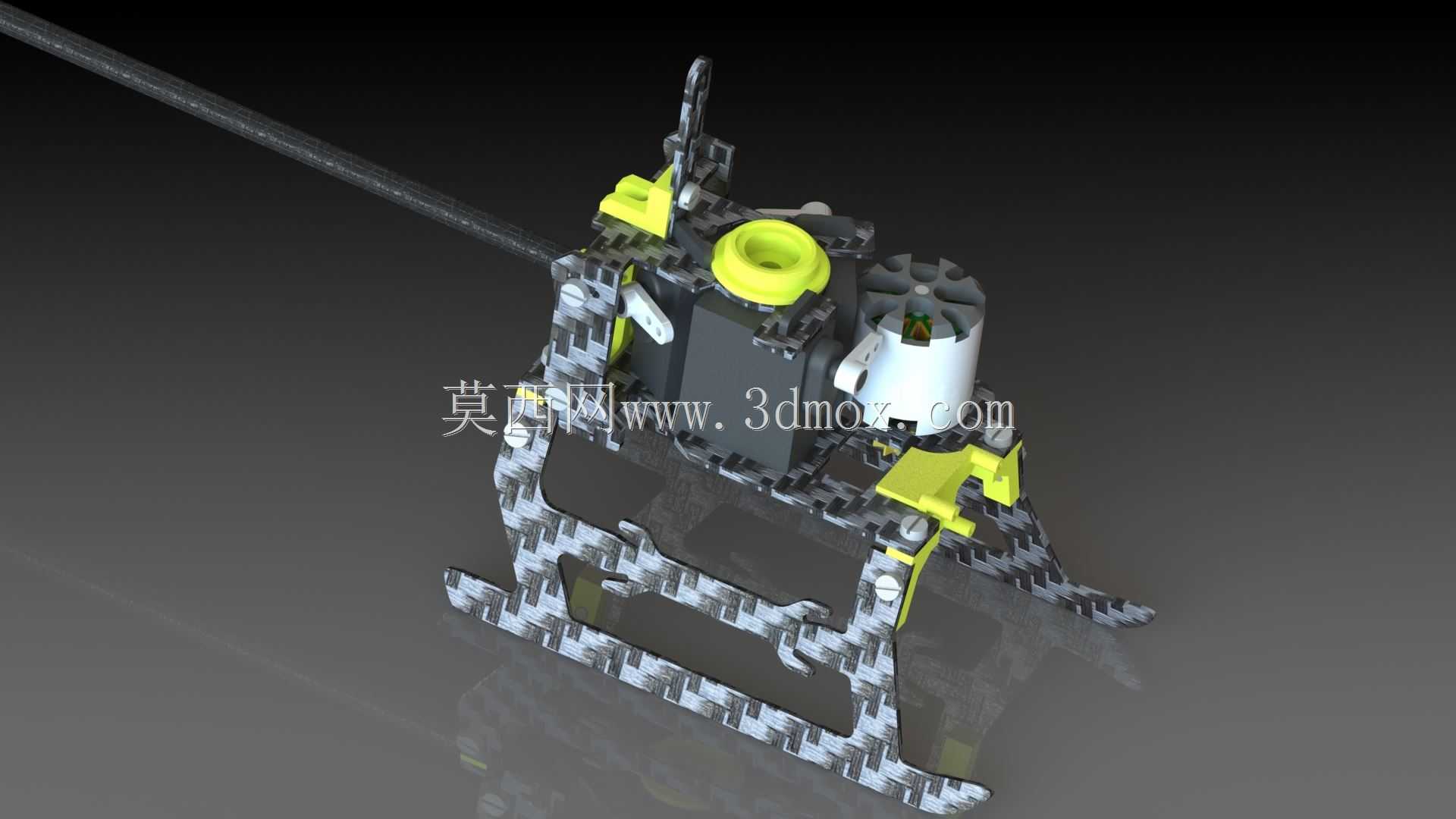

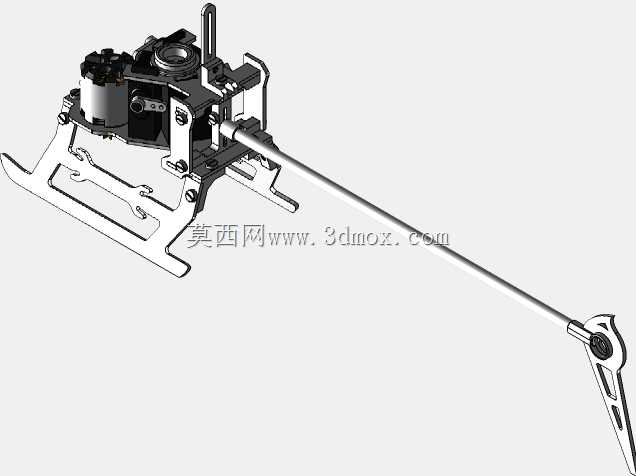

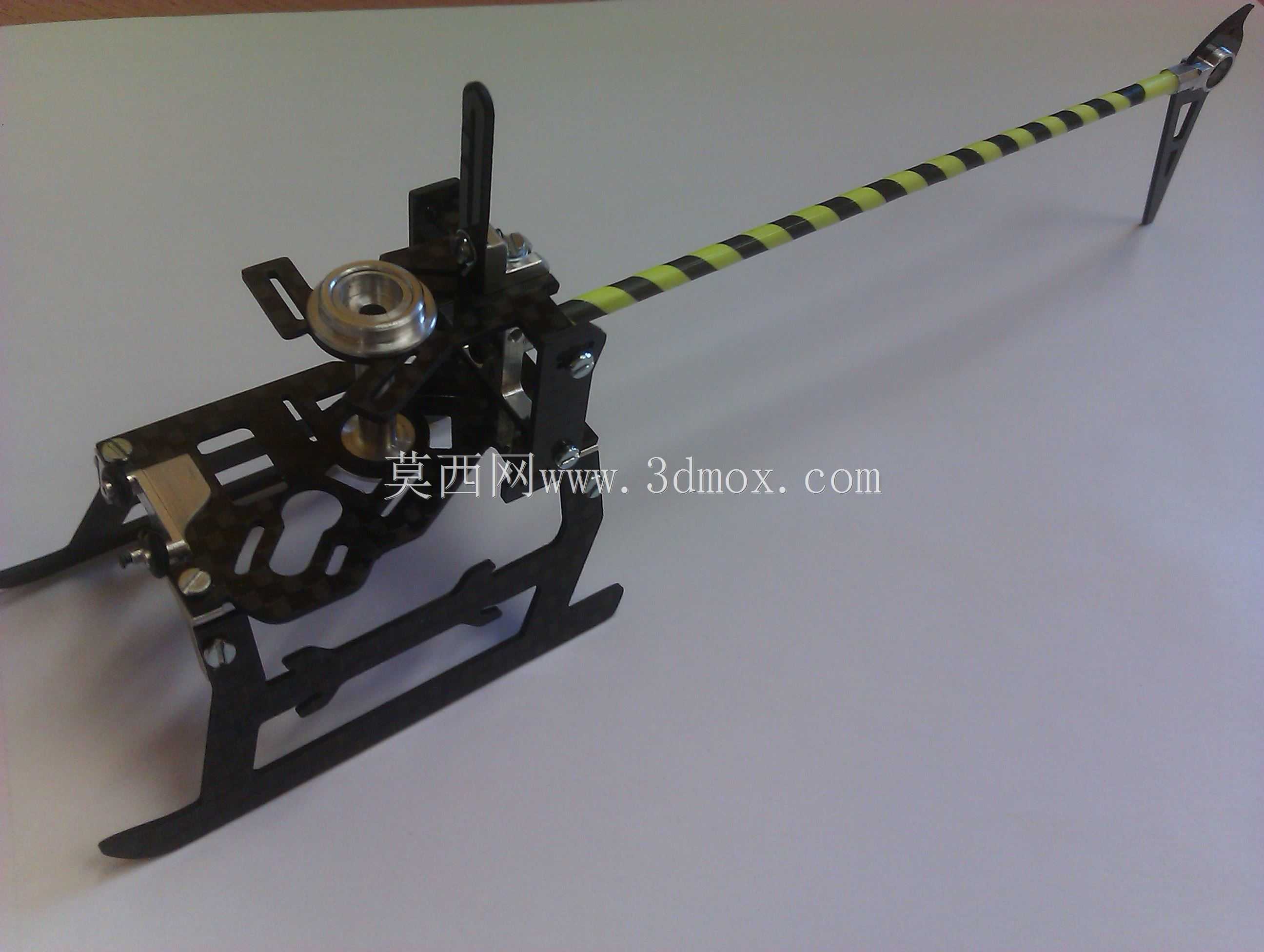

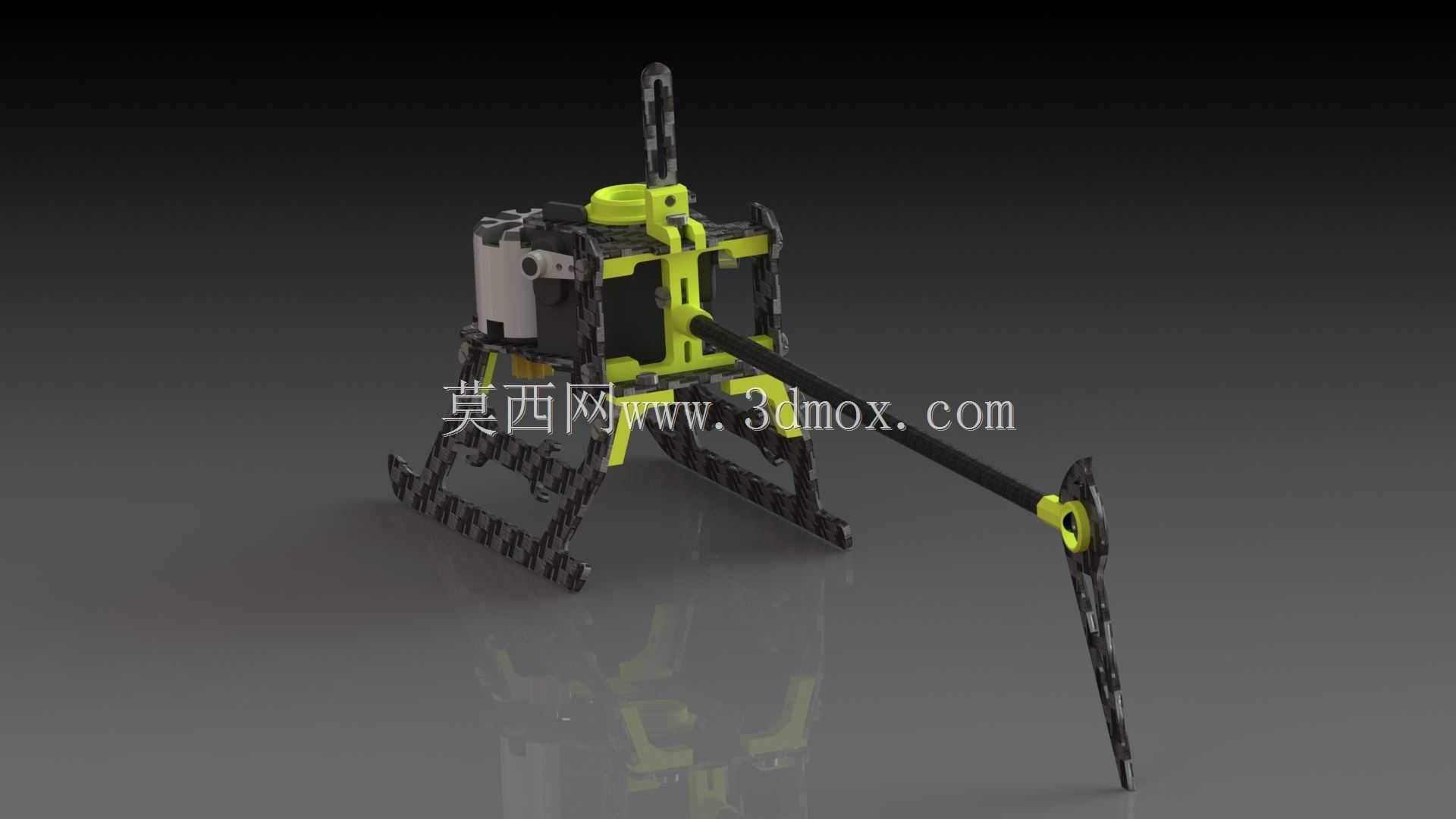

从结构形式看，主体采用左右侧板加中部连接座的布局。顶部圆形安装位用于承接旋翼主轴和旋翼头组件，孔位同轴度直接影响旋翼转动平顺性，建模时需要以主轴轴线为基准统一约束周边安装面。侧板上的异形开孔并非单纯装饰，而是在避让舵机拉杆、电池仓和布线空间的同时，尽量保留传力筋条；侧板下缘向前、向后延伸形成滑橇支撑，使着陆冲击不直接落在电子设备安装区。尾管从机身尾部中心孔穿过，夹持结构需要同时限制尾管转动和轴向窜动，否则尾桨推力线会在飞行中偏移。黄黑相间的尾管在模型中作为关键安装边界处理，其外径、插入深度和夹持宽度决定了尾部共振区间。

在实际装机场景中，这类框架要服务于室内近距飞行、小半径机动和轻度特技动作，所以设计上优先控制空机质量，同时避免侧板过薄导致的扭转变形。电池通常贴附于机身前部或下部，框架需要预留绑扎与插接空间，并让电池重心靠近主轴轴线；舵机安装面要保持平整，孔位间距过小会增加装配应力，过大则会让舵机在剧烈舵面动作时产生微动。起落滑橇的张开宽度和离地高度也属于边界条件：宽度不足会降低地面稳定性，高度过大又会抬高整机重心并增加着陆时的倾覆力矩。

建模过程中，装配基准应先于外观特征建立。先确定主轴轴线、尾管轴线、舵机输出轴中心和滑橇触地面，再围绕这些基准生成侧板轮廓和连接凸台。对于弯折或叠层区域，需关注板件厚度、紧固件边距以及维修拆装时工具的进入空间；顶部回转件周围要留出旋翼夹挥舞余量，尾管夹持区则要避免尖角造成应力集中。把这些约束落实到三维模型后，框架既能满足Mini CP级别航模的轻量化要求，也能在反复起降和机动载荷下保持稳定的装配关系。
