带机械夹爪的轮式摄像巡检机器人

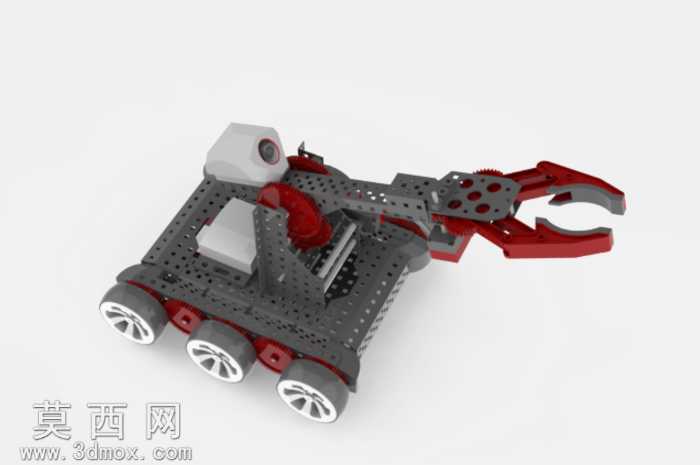

本作品为轮式移动作业摄像机器人三维模型，采用SolidWorks完成全参数化建模，整体结构围绕移动巡检、简易抓取作业的功能需求展开设计。建模过程中严格遵循机械装配逻辑，对每一处孔位、连接结构、运动副都做了精准还原，确保模型可直接用于装配验证、运动仿真环节。底盘部分采用六轮布局设计，轮组通过模块化支架与多孔结构的主体安装板连接，多孔安装板的设计为后续功能拓展预留了充足的安装点位，可根据需求加装各类传感、执行模块，主体安装板采用金属质感的哑光深灰材质渲染，还原工业级拼装结构的真实质感。上部搭载的摄像模块采用独立可调安装座，可实现一定角度的俯仰调整，满足不同视角的巡检拍摄需求，摄像模块外壳采用浅灰白哑光塑料材质，镜头部分做了高透玻璃材质的渲染处理，还原光学部件的真实质感。前端作业部分为多自由度机械夹爪结构，夹爪臂同样采用多孔拼装式结构设计，通过铰接结构连接多段臂身，可实现伸展、收拢、夹取动作，夹爪末端做了齿形防滑结构设计，提升抓取作业时的摩擦力与稳定性，夹爪及臂身传动部分采用醒目的红色工程塑料材质渲染，与主体深灰结构形成清晰的视觉区分，便于快速识别作业执行部件。模型渲染阶段采用柔和的均匀布光，避免生硬阴影遮挡结构细节，同时对不同部件的材质粗糙度、反光度做了差异化调整：金属结构件设置较低的粗糙度与适中的反光度，还原金属板材的哑光金属质感；塑料部件设置稍高的粗糙度，模拟工程塑料的表面质感；轮胎部分采用高粗糙度的黑色橡胶材质，还原橡胶轮的防滑表面特征。整体设计思路兼顾了功能实用性与拓展性，移动底盘保证了设备的平面移动能力，摄像模块提供环境感知与画面采集能力，前端机械夹爪可完成小型物件的拾取、搬运作业，多孔拼装的结构形式大幅降低了结构改型、功能加装的难度，可作为教学演示、小型巡检机器人原型设计、机器人竞赛方案验证的参考模型，所有部件的建模尺寸均符合常规小型移动机器人的设计规范，无结构干涉问题，可直接导出工程图用于实物加工制作。
