内燃机活塞结构三维设计作品

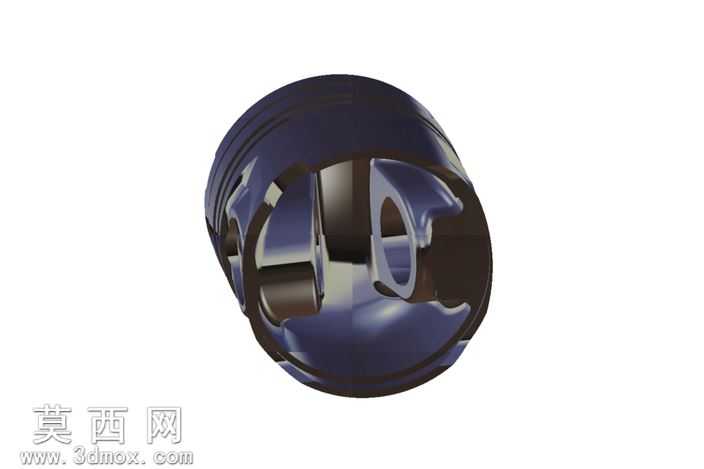

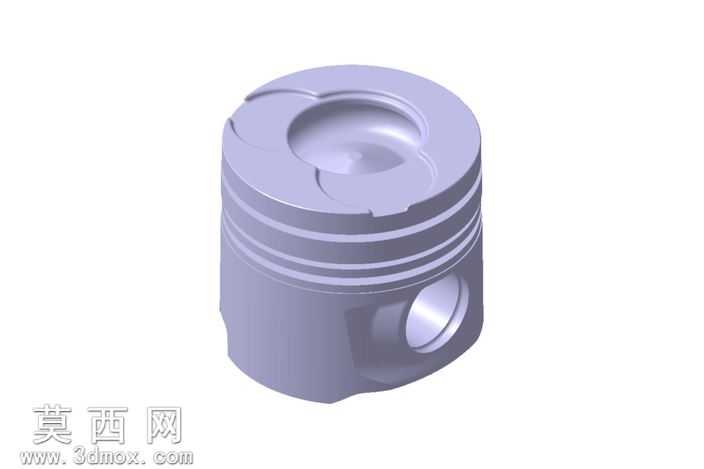

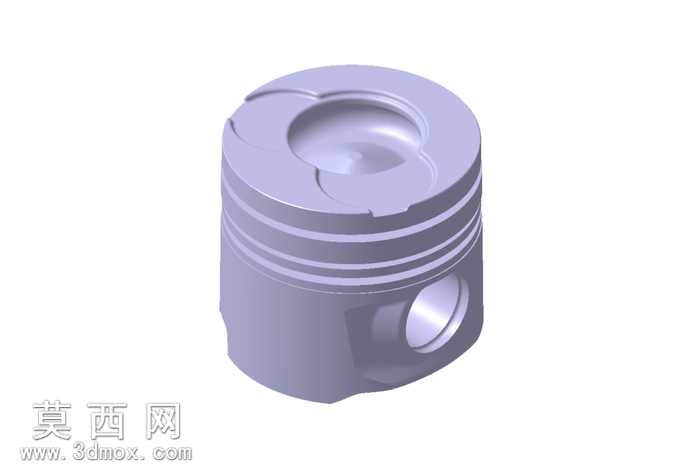

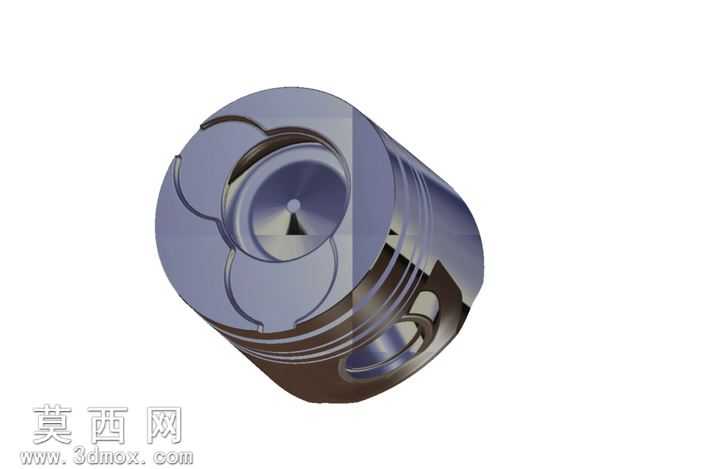

本作品为内燃机核心往复运动部件活塞的三维参数化设计成果，建模阶段围绕活塞实际工作工况展开结构还原，首先依据内燃机动力输出参数确定活塞整体外廓尺寸，精准构建活塞顶部的ω型燃烧室凹坑结构，凹坑边缘的避让缺口、过渡圆角均按照实际热负荷与气流组织要求做了平滑处理，避免应力集中区域的出现。活塞头部的多道环槽结构严格匹配活塞环的安装尺寸，环槽之间的环岸厚度经过受力校核，每道环槽的侧面粗糙度、槽底退刀结构都做了细节还原，保证活塞环安装后的密封性能符合设计要求。活塞销座部分采用了渐变过渡的加强结构，销孔内部的衬套安装位做了同轴度约束，销座与活塞裙部的连接区域设置了合理的加强筋，平衡活塞工作过程中承受的侧推力与气体压力。裙部型面按照热膨胀变形规律做了中凸变椭圆的型面修正建模，裙部表面的储油结构细节也进行了呈现，保证活塞在气缸内往复运动时的润滑与导向性能。材质渲染阶段针对活塞常用的共晶铝硅合金材质做了参数调整，还原了铝合金件经机加工后的哑光金属质感，不同结构区域的表面处理差异通过材质粗糙度参数做了区分，顶部燃烧室区域的高温氧化质感、环槽区域的机加工纹理、裙部的耐磨涂层质感都得到了准确呈现。设计过程中充分考虑了活塞的轻量化要求，在保证结构强度的前提下对非受力区域做了合理的壁厚优化，整体结构的壁厚均匀性经过校验，避免铸造过程中出现缩松缺陷，同时各部位的圆角过渡都符合机械加工工艺要求，不存在无法加工的尖锐死角，整个模型的结构完全匹配实际量产活塞的设计逻辑，可用于结构教学、装配模拟、动力系统仿真等场景。
