工业重型涡轮安装支撑承载支架结构

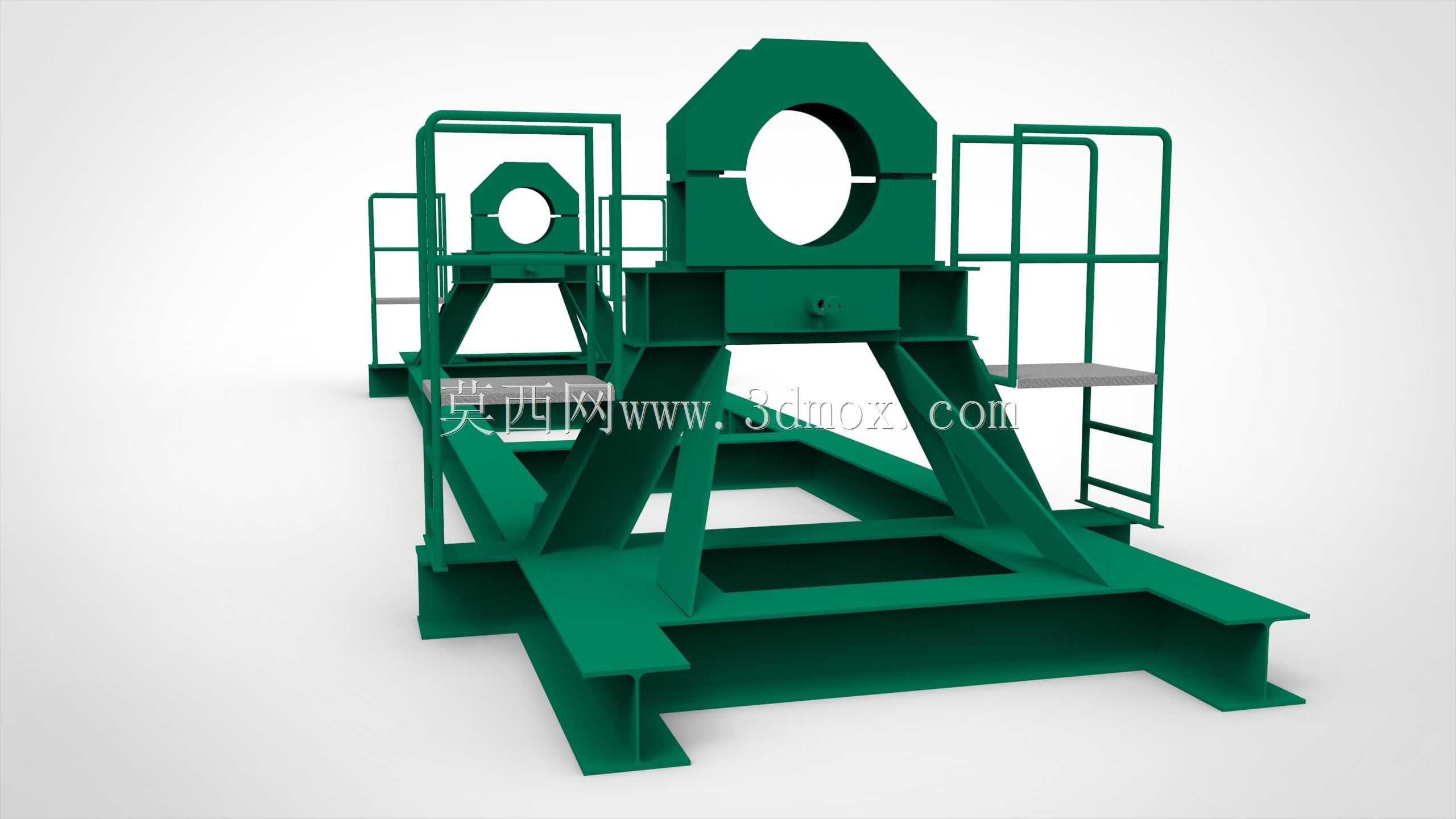

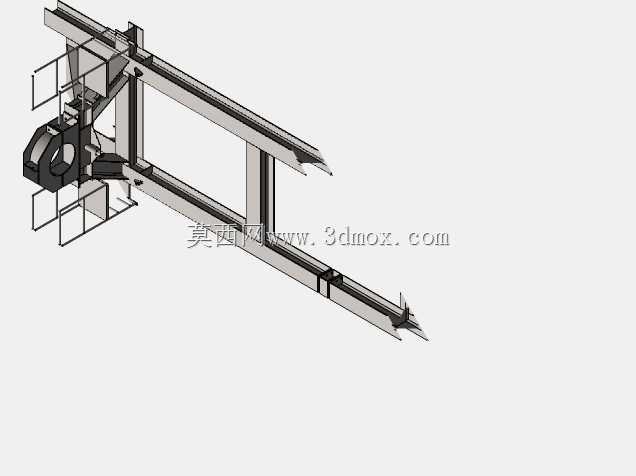

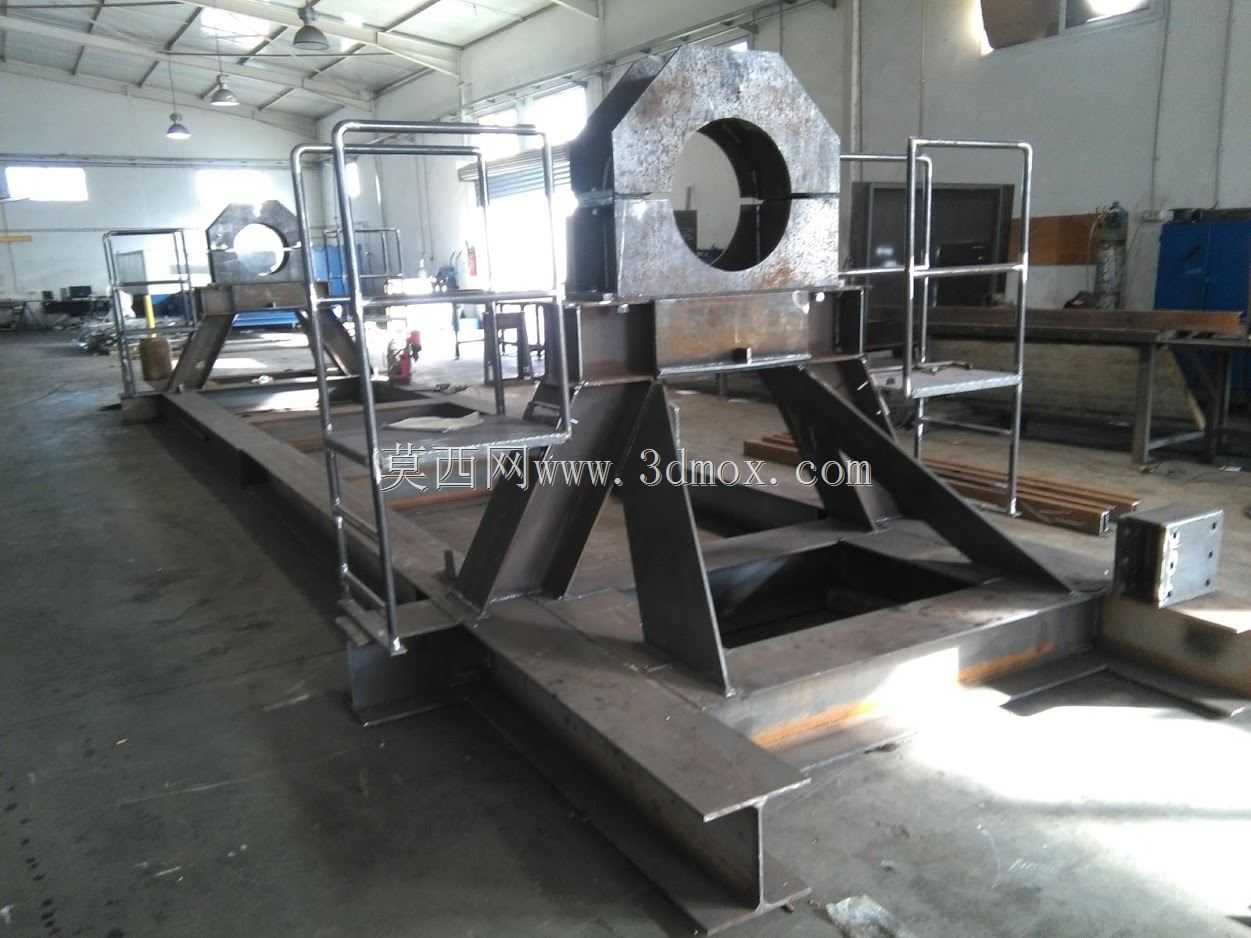

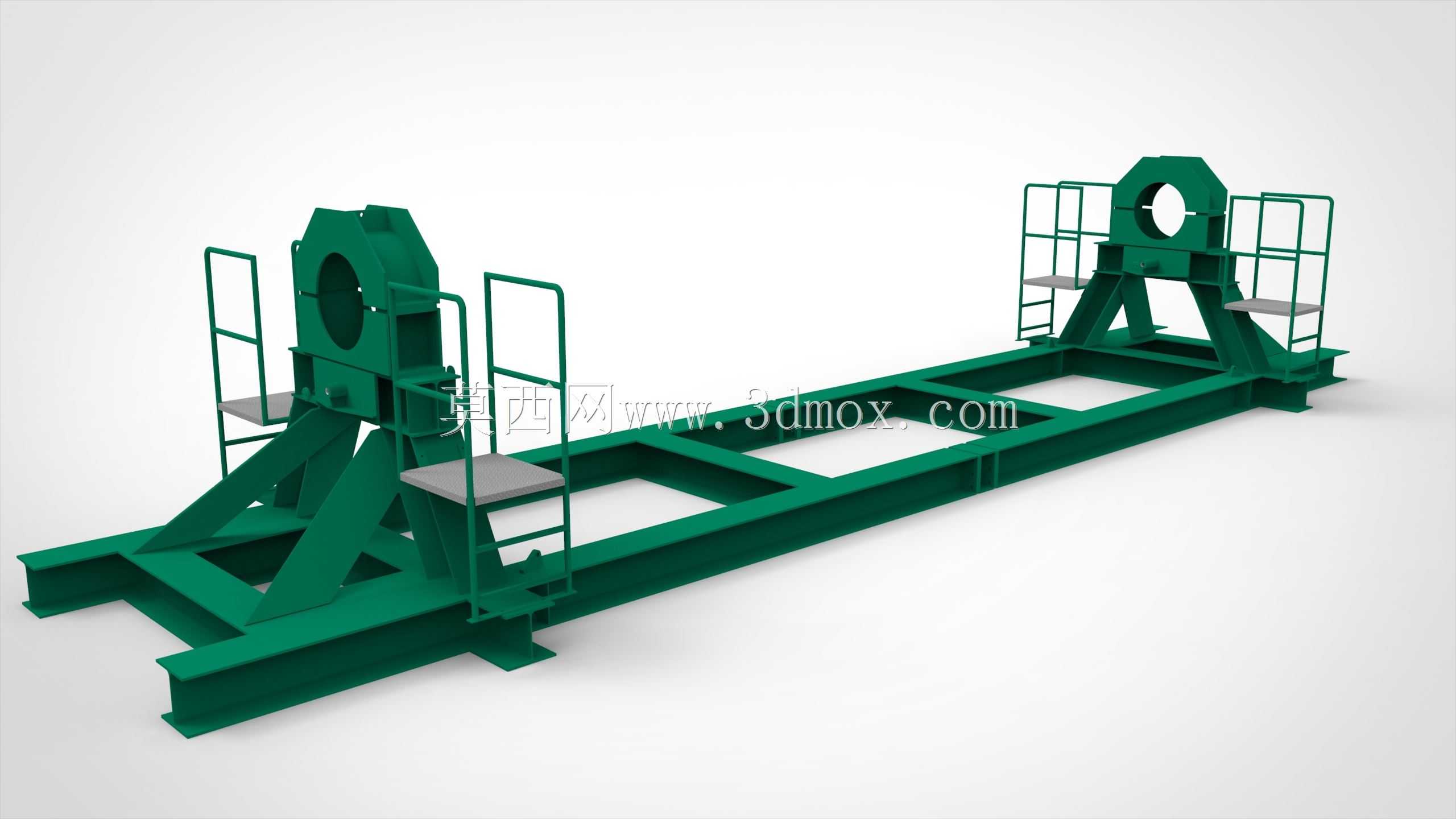

该支架主要应用于动力传输类工业场景中，作为涡轮组件的核心安装承载基体，常见于大型传动测试台、重型输送线动力段、矿山设备动力单元等需要稳定支撑涡轮传动部件的工况环境，承担涡轮工作过程中产生的径向载荷、轴向窜动力以及运转时的振动传导分散作用，避免涡轮组件因支撑刚度不足出现同轴度偏差、运转异响甚至结构失效的问题。整体采用型钢焊接框架式结构设计，底部为双纵梁搭配多道横向加强筋的长条形底座，纵梁选用标准H型钢裁切加工，横向筋板根据受力点位置做不等距排布，在两个涡轮安装座的正下方额外增设三角斜撑结构，将上部载荷直接传导至底部纵梁，避免局部应力集中导致的结构变形。两端的涡轮安装座为箱式焊接结构，中心预留与涡轮轴承座匹配的安装通孔，孔位周边做加厚补强处理，安装面预留螺栓孔阵列，可适配不同规格的涡轮轴承座安装固定，安装座侧面设置带护栏的操作平台，平台采用花纹钢板铺设，配套直爬梯连接底座平面，方便运维人员对涡轮组件进行日常检查、润滑维护及部件更换作业。设计过程中优先考虑安装边界的适配性，底座两端预留地脚螺栓安装孔位，孔位间距匹配常规工业设备安装的地基预埋标准，整体宽度控制在常规厂房通道的通行宽度范围内，可满足整体吊装转运的空间要求；安装座的中心高根据涡轮配套的输入输出轴连接高度做匹配设计，保证传动轴连接时的同轴度公差控制在机械设计要求范围内，避免额外的联轴器补偿负担。支架的所有焊接连接处均做坡口满焊处理，焊后做整体去应力退火，消除焊接残余应力防止长期使用后出现结构变形，表面涂装采用工业重型防腐涂装工艺，可适应车间多粉尘、少量油污的常规工业环境，结构上未设置多余的装饰性部件，所有结构件均服务于承载、安装、运维的实际功能需求，在保证整体刚度满足涡轮满负荷运转承载要求的前提下，尽可能优化型材排布减少不必要的材料冗余，兼顾结构可靠性与制造成本的平衡。
