啄木鸟式1英寸行程可调限位挡块结构

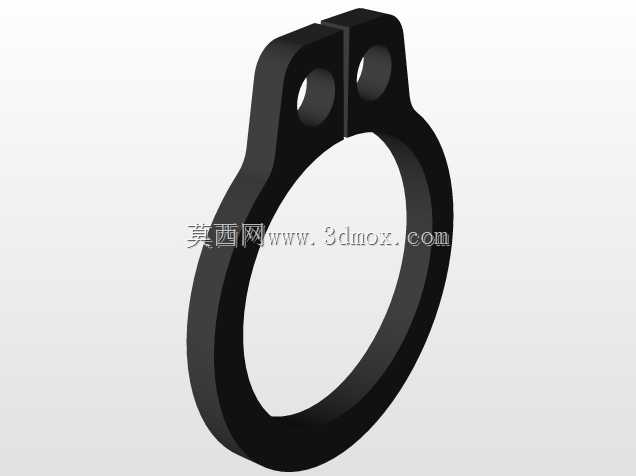

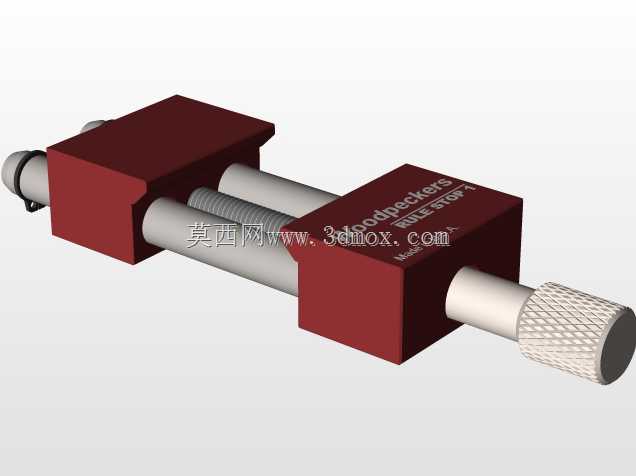

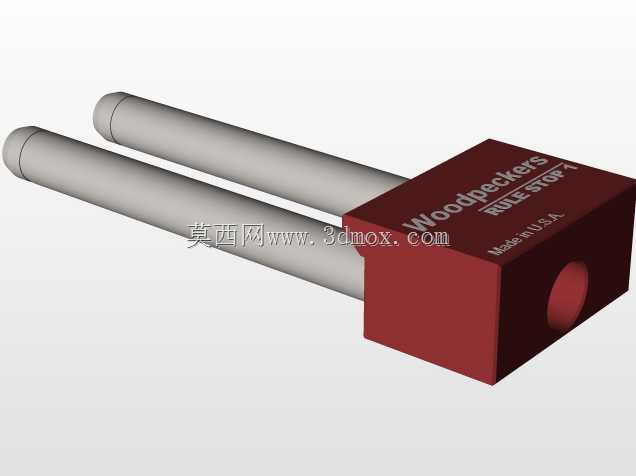

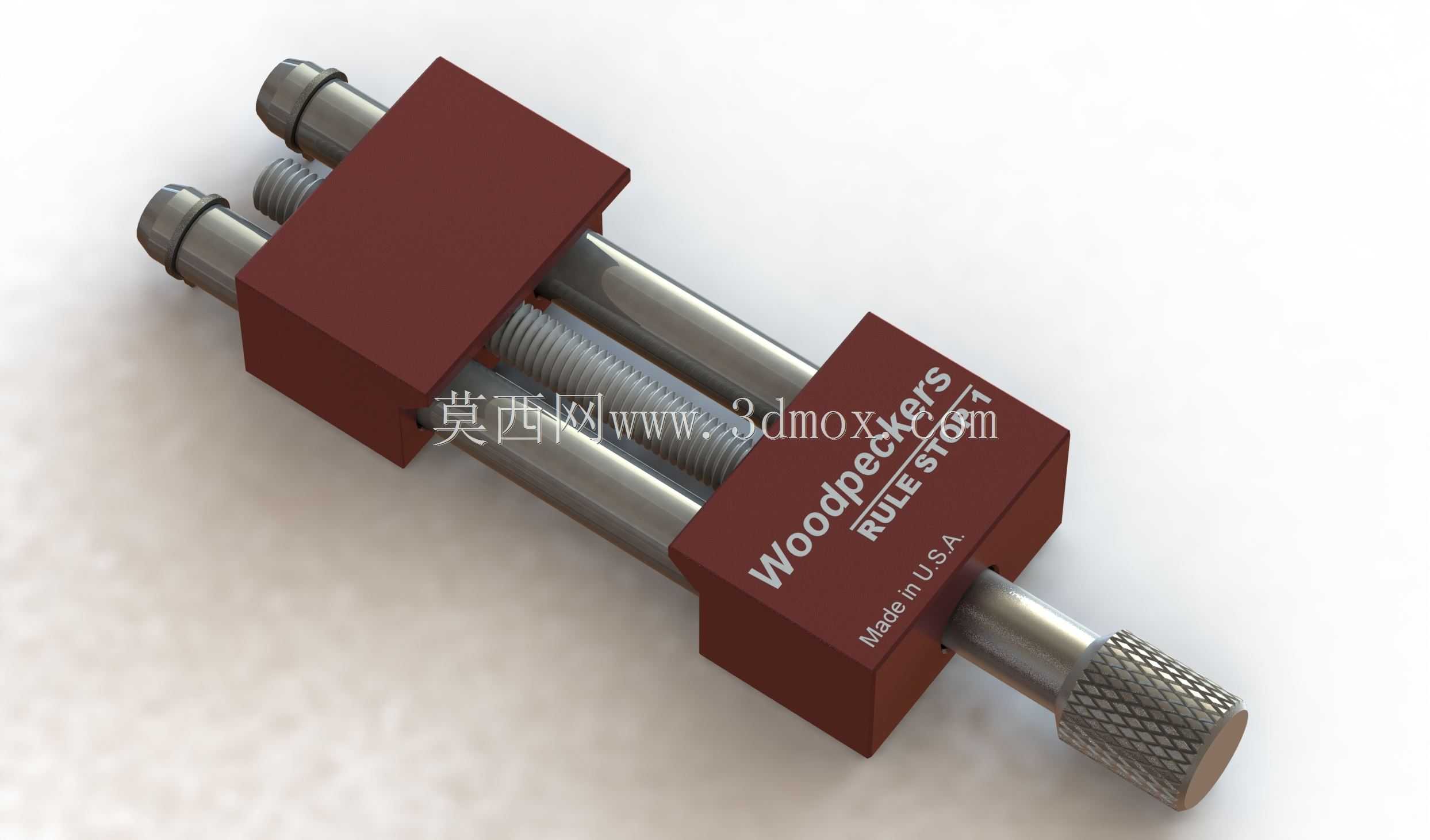

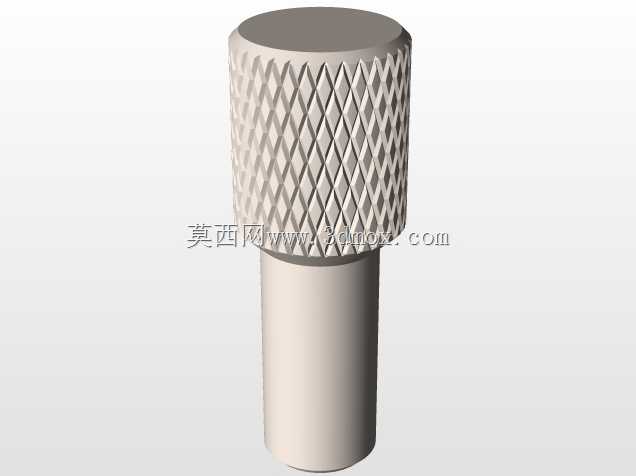

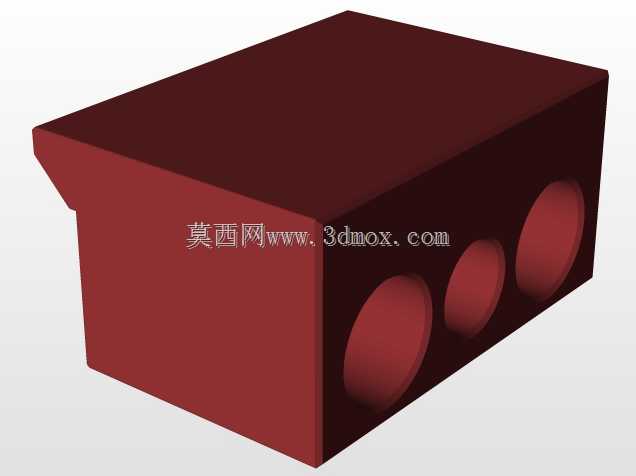

这款可调式限位挡块，核心应用场景集中在小型台钻、精密铣床的工件定位工位，也可适配小型工装夹具的行程止挡环节，在小尺寸零件批量加工时，能快速完成定位基准的重复校准，避免每次装夹都重新打表找正的繁琐工序。从结构设计逻辑来看，主体采用双光轴导向搭配单根细牙调节螺杆的布局，两个红褐色酚醛树脂材质的滑块穿套在平行光轴上，其中靠近滚花旋钮的滑块可通过螺杆转动实现轴向位置微调，另一侧滑块可通过侧面的紧定螺钉锁死在光轴任意位置，以此实现1英寸行程范围内的任意挡停位置设定，调节分辨率能达到0.1mm级别，完全满足小型机加工件的定位精度要求。光轴两端采用压装方式固定在端部挡片上，没有额外的紧固件外露，既减少了加工时的积屑死角，也避免了突出螺栓刮伤操作人员或工件表面。滚花调节旋钮采用网纹滚花工艺，即便手上沾有切削液或金属碎屑，也能可靠转动调节螺杆，不会出现打滑脱手的情况。从安装边界来看，整个装置的总长度控制在120mm以内，宽度仅38mm，安装时可通过滑块上预留的沉头孔直接固定在机床工作台的T型槽内，也可通过侧面加装的L型支架固定在工装基板侧面，不需要额外预留过大的安装空间，适配多数小型加工设备的工作台面尺寸。实际使用过程中，挡块的接触端面做了淬火处理，硬度达到HRC45以上，长期被工件或运动部件碰撞也不会出现凹陷变形，能长期保持定位精度不偏移。双光轴的导向结构避免了单杆调节时容易出现的滑块偏转问题，即便承受侧向的碰撞力，滑块也不会在光轴上卡滞，调节时全程顺滑无卡顿。酚醛树脂材质的滑块本体相比全金属结构，重量更轻，调节时的惯性更小，同时具备不错的耐磨性能，长期滑动也不会在光轴表面拉出划痕，日常维护只需要定期在光轴表面涂抹少量润滑脂即可，不需要复杂的拆解保养。在小批量零件的铣削平面、钻孔工序中，将该挡块固定在工件进给方向的止停位置，配合台钳的固定基准，能将工件的装夹定位时间缩短60%以上，同时避免人工划线定位带来的尺寸误差，加工出的零件尺寸一致性可稳定控制在0.05mm公差范围内。
