带安装底座的玻璃钢弯管管路结构

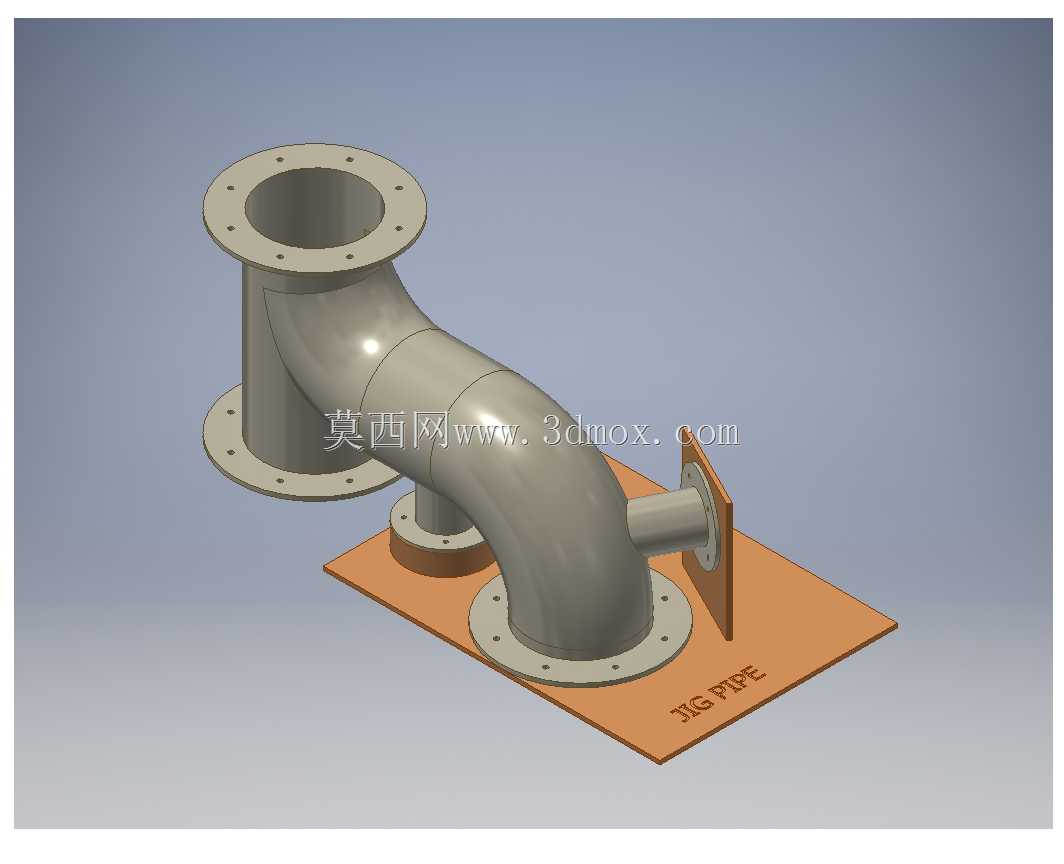

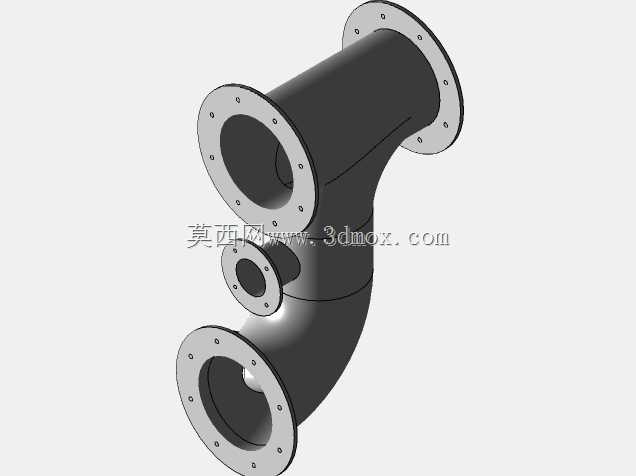

这套带安装定位底座的玻璃钢弯管管路结构，主要面向化工介质输送、市政排污、腐蚀性流体传输场景的管路布设需求，解决传统金属管路在酸碱腐蚀环境下使用寿命短、维护频次高的痛点。从结构设计逻辑来看，主体采用90度渐变曲率弯管作为流道转向核心，避免直角弯头带来的流体阻力陡增问题，弯管两端均采用标准凸面带颈法兰结构，法兰盘上均匀布设螺栓过孔，可直接与同规格的上下游管路、阀门或设备接口实现刚性密封连接，无需额外加工转接接头。弯管侧方引出的小口径支管同样采用法兰连接形式，可适配压力检测、支路分流、排气排液等不同功能需求，支管与主管的连接位置做了圆弧过渡补强，避免支管根部应力集中导致的管路开裂问题。整套管路固定在一块酚醛树脂层压木质安装底板上，底板上对应每个法兰接口的位置都加工了定位沉孔与安装过孔，既可以作为管路预制装配的工装基准，也能直接作为最终安装的固定承载板，将管路整体的安装定位误差控制在毫米级，减少现场配管的调整工作量。底板上还设置了一块垂直的定位挡板，对应侧方支管的法兰端面，可在管路预制阶段快速校验支管的轴向垂直度，避免法兰面偏斜导致的密封失效问题。从安装边界来看，弯管的曲率半径按照公称通径的1.5倍设计，既保证流体转向时的流态稳定，也控制了管路转向段的整体占用空间，法兰端面的加工粗糙度满足非金属管路密封的平面度要求，安装时只需匹配对应压力等级的密封垫片，按对角线顺序拧紧法兰螺栓即可达到密封要求。玻璃钢材质本身的重量仅为同规格碳钢管路的四分之一，安装时无需大型吊装设备配合，单人即可完成单段管路的对位安装，同时材质本身的绝缘、抗腐蚀特性，也让这套管路可直接用于海边高盐雾环境、化工车间腐蚀性介质输送、污水处理厂酸碱废水传输等场景，无需额外做防腐衬里处理。设计阶段针对管路的受力情况做了补强处理，弯管的外侧壁厚较内侧增加15%，抵消流体转向时对外侧壁的冲刷磨损，法兰与管体的连接位置做了多层纤维缠绕补强，避免法兰连接时的压紧力导致管端开裂。安装底板的尺寸覆盖了所有法兰的螺栓操作空间，现场安装时无需额外预留扳手操作的侧向空间，可直接贴紧墙面或设备侧壁安装，进一步压缩管路布设的占用空间。
