轴类零件径向跳动检测专用工装

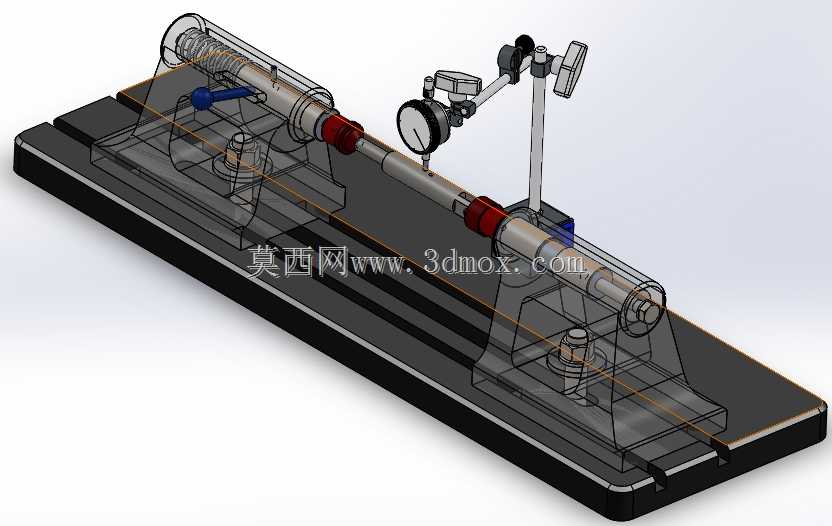

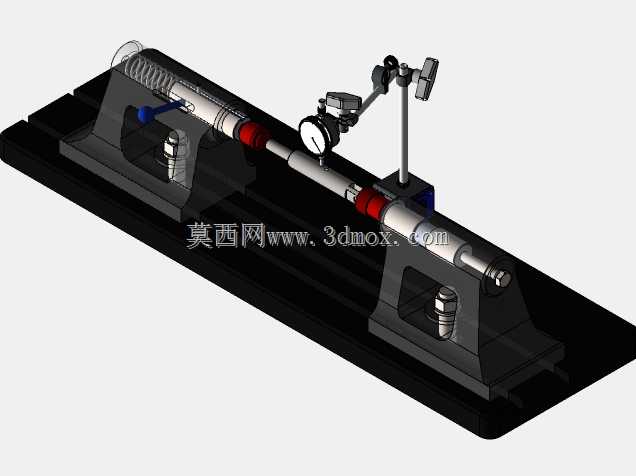

在轴类零件的机加工终检、装配前精度核验环节，径向跳动是判定轴件回转精度、同轴度误差的核心形位公差指标，这套检测工装正是针对车间现场快速检测需求设计的专用检具，无需将工件搬至计量室三坐标设备，在工位旁即可完成快速测量，适配多规格阶梯轴、光轴的检测场景。整套工装采用卧式双顶尖定心结构，底座为带T型槽的铸铁平台，两个V型定心支座可沿平台T型槽滑动调整间距，适配不同长度的被测轴件，支座顶部的锁紧机构可快速固定轴件轴向位置，避免测量过程中轴件窜动影响读数。左侧支座集成了轴向顶紧结构，内置弹簧提供恒定的顶紧力，既保证轴件两端中心孔与顶尖贴合无间隙，又不会因顶紧力过大造成轴件弯曲变形，尤其适合细长轴类零件的检测，避免装夹带来的附加误差。测量表架通过T型螺栓固定在平台上，可沿平台横向、纵向调整位置，表架立杆带有多维度调节关节，可适配百分表、千分表的安装，测头可垂直压在被测轴的圆柱面、轴肩端面等不同检测位置，转动轴件即可通过表针摆动范围直接读取径向跳动、端面跳动的数值。设计过程中优先考虑了现场操作的便捷性，所有锁紧手柄均采用外露式快拧结构，操作人员无需额外工具即可完成轴件装夹、表位调整，底座的T型槽精度经过磨削处理，保证两个定心支座的同轴度误差控制在0.01mm以内，避免工装本身的形位误差传递到检测结果中。安装边界方面，整套工装底座长度适配常见1米以内轴件的检测需求，平台底部带有调平脚垫，可在不平整的车间工位台面上快速调平，保证测量基准的水平度，表架的调节行程覆盖直径20mm到150mm的轴件检测范围，无需更换配件即可覆盖车间常规轴类零件的检测需求，相比传统V型块配合磁性表架的检测方式，这套工装的定心精度更高，装夹速度提升60%以上，同时避免了磁性表架吸力不足、位置偏移带来的测量误差，适合批量轴件加工过程中的工序间检测、成品入库前的终检环节使用。
