移动式液体流动性检测装置结构设计

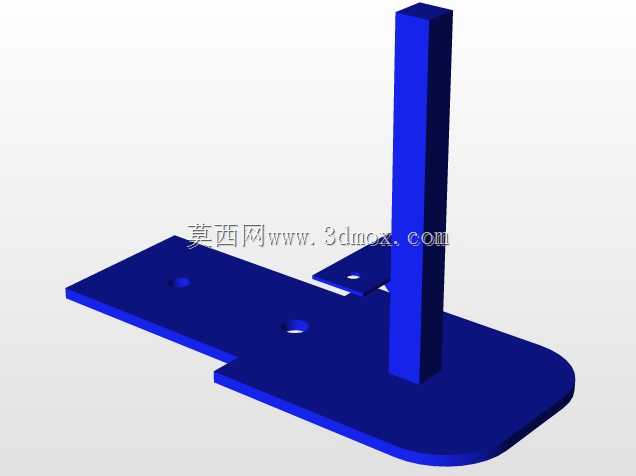

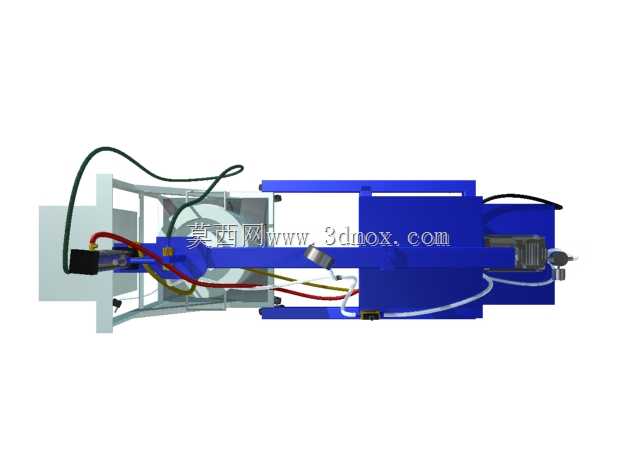

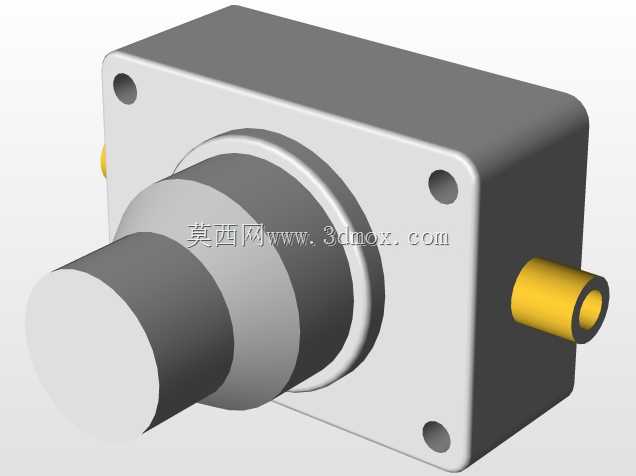

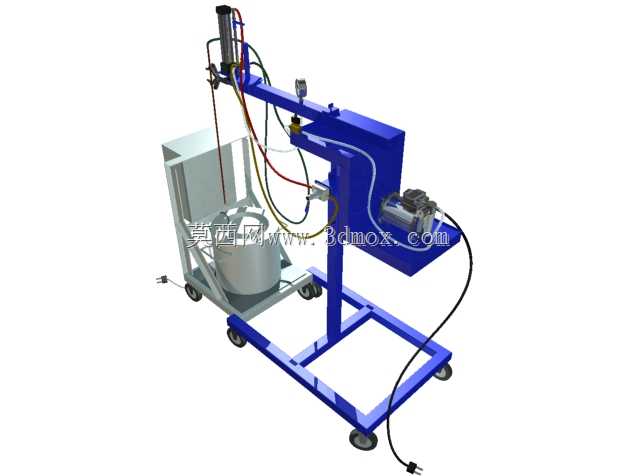

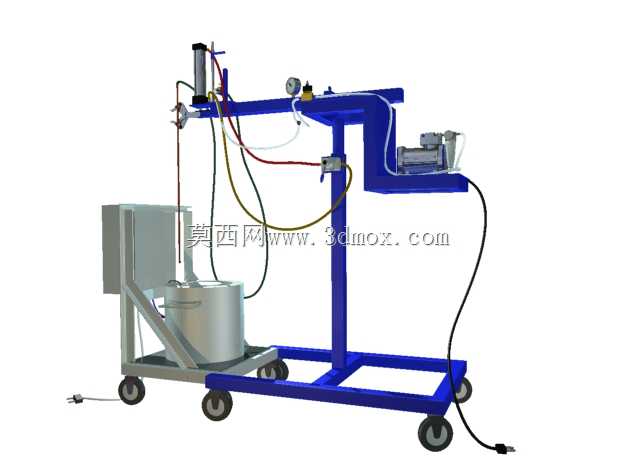

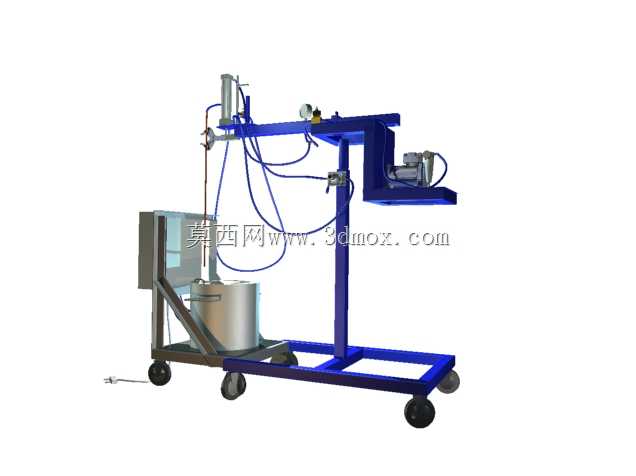

在涂料、胶粘剂、流体化工原料的生产质检环节，液体流动性是判定原料配比是否达标、成品性能是否符合工艺要求的核心参数之一，这款移动式检测装置正是针对车间现场抽样、实验室小批量测试场景开发的专用设备，区别于固定安装的台式检测仪器，它自带脚轮支撑结构，可灵活在原料仓储区、生产调漆工位、质检实验室之间转移，无需额外搭建安装基础，推至待检测点位即可快速开展测试作业。从结构布局来看，设备采用方管焊接的门式悬臂框架作为主体承载结构，底部框架做了加宽处理，四个角点安装万向带刹脚轮，既保证推移过程的转向灵活性，测试时踩下刹车即可锁定设备位置，避免检测过程中设备移位影响数据准确性；悬臂部分延伸至储料桶正上方，搭载的气动升降组件可带动测试执行端垂直升降，适配不同高度规格的储料容器，无需额外调整容器摆放高度。设备左侧预留的置物台可放置标准储料桶，桶体通过框架侧边的定位挡边做限位，测试过程中不会因管路拉扯出现偏移；气动回路沿悬臂内侧排布，不同功能的气路管线做了分色处理，便于后期维护时快速区分气路走向，调压阀、压力表直接集成在悬臂靠近操作侧的位置，操作人员站在设备正面即可直观读取气压参数，快速调整测试压力值，无需绕到设备背面操作。电气控制元件集中布置在悬臂右侧的电气安装盒内，与气路部分做了物理分隔，避免管路漏气凝露影响电气元件寿命，外接气源与电源的走线沿框架立柱向下排布，预留了足够的线长余量，设备移动时不会出现线缆拉扯脱落的问题。设计过程中重点考虑了操作的人机工程性，操作按钮的布置高度匹配成年操作人员站立时的手部舒适操作区间，测试执行端的升降行程覆盖常规10L-50L储料桶的高度范围，无需操作人员额外垫高或弯腰调整；框架整体做了喷塑防锈处理，适配车间多粉尘、少量试剂飞溅的使用环境，日常清洁仅需擦拭表面即可。设备的安装边界控制较为紧凑，整体占地尺寸可适配车间狭窄的通道通行需求，推移过程中不会与周边生产设备发生干涉，测试时仅需外接0.4-0.6MPa的压缩气源与常规220V交流电源即可开展作业，无需额外配置辅助设施，可快速完成不同批次流体原料的流动性参数检测，帮助质检人员快速判定原料的粘度、流动速率是否符合工艺要求，及时排查原料配比异常问题，避免不合格原料流入下一道生产工序。
