轴端环形槽切削加工专用工装装置

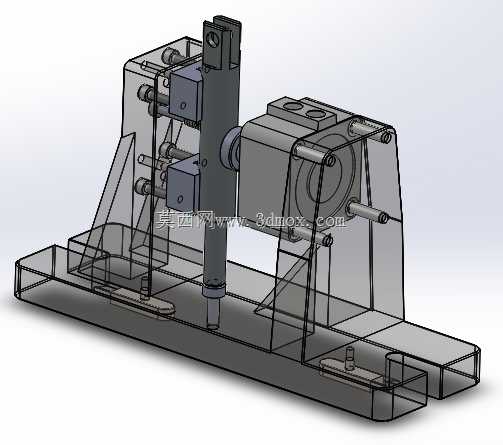

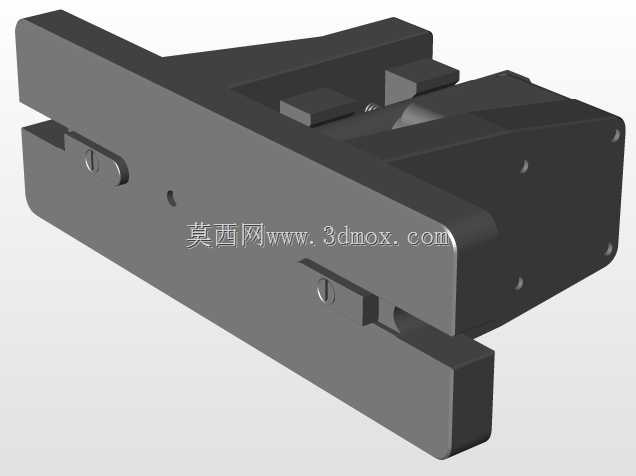

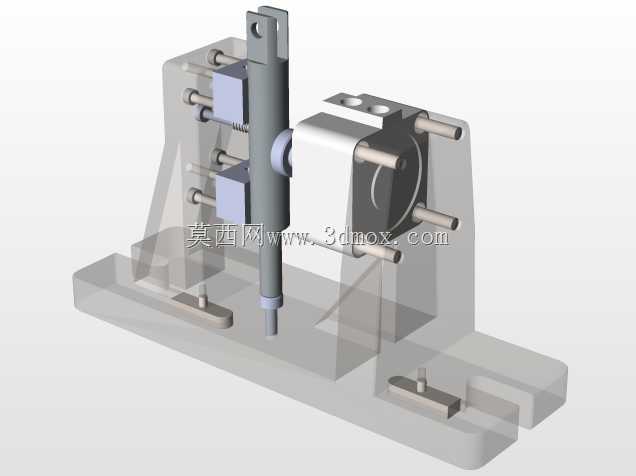

　　在轴类零件的批量加工工序中，轴端环槽的加工精度直接影响后续卡簧装配、轴向定位的可靠性，常规车床装夹加工长轴类零件的轴端槽时，往往需要重新找正工件基准，遇到小批量多规格的轴件加工时，反复装夹找正的辅助时间占比极高，且容易因装夹应力导致轴端变形，影响槽宽、槽深的尺寸一致性。这套轴端开槽装置正是针对这类加工痛点设计的机加工工装，可直接安装在普通钻床、铣床的工作台面上，无需对原有设备进行改造，就能完成不同直径规格轴类零件的轴端环槽切削作业。从结构布局来看，整套装置采用分体式基座设计，底部安装底板预留了T型槽安装位，可适配不同规格机床工作台的T型槽间距，安装时通过T型螺栓将底板压紧在工作台面，安装边界控制在420mm×280mm范围内，

　　不会占用过多工作台操作空间，方便操作人员上下工件。装置左侧设置了双V型块夹紧机构，上下两个V型块通过导向柱连接，配合压紧弹簧实现待加工轴件的径向定位，V型块的夹角采用90度标准设计，可适配直径12mm至35mm范围内的光轴、台阶轴装夹，装夹时无需更换夹块，只需调整顶部压紧螺杆的行程即可完成不同直径轴件的锁紧，V型块的定位面经过淬火处理，硬度达到HRC48-52，长期使用不会出现压痕变形，保证定位精度的稳定性。装置右侧是切削进给机构，安装有高速旋转的切削刀头，刀头的进给方向与待加工轴件的轴线垂直，进给滑台采用燕尾槽导向结构，配合微调螺杆可实现0.02mm精度的进给量调整，能够精准控制环槽的切削深度，滑台的行程范围为0-25mm，

　　可满足不同深度环槽的加工需求。刀头的驱动端预留了标准ER夹头安装位，可根据槽宽要求更换不同厚度的锯片铣刀，无需对刀架结构进行改造，换刀时间控制在两分钟以内。在切削作业时，待加工轴件穿过左侧V型块定位机构后，轴端顶在右侧的定位挡块上，挡块的位置可通过后部的调节螺杆进行调整，以此控制轴端开槽位置距轴端面的距离，调整范围为0-50mm，可适配不同装配要求的轴端槽位置加工。整套装置的支撑立板采用整体式铸铁结构，经过时效处理消除内应力，切削过程中不会出现共振抖刀的问题，加工出的环槽侧壁粗糙度可达到Ra1.6，槽宽尺寸公差可控制在±0.03mm以内，完全满足卡簧装配、轴向限位的精度要求。不同于专用机床的开槽设备，这套工装的结构紧凑，

　　维护成本极低，日常使用时只需定期给燕尾槽导向面、夹紧螺杆加注润滑油即可，没有复杂的液压、电气元件，普通机加工操作人员经过简单培训就能熟练操作，非常适合中小型机械加工车间的小批量轴类零件加工场景，既可以作为普通车床的配套辅具使用，也可以单独安装在台式钻床上完成简易开槽作业，有效降低轴端槽加工的设备投入成本。在设计过程中，特意将夹紧机构的操作手柄设置在装置左侧，进给操作手轮设置在装置右侧，操作人员上下工件时不会与切削区域产生干涉，作业时的操作动线符合人机工程学要求，连续作业时不易产生操作疲劳。同时，切削区域下方预留了切屑滑落空间，可配套安装小型切屑收集盒，避免切屑堆积在导向面上影响进给精度，日常清理切屑时只需抽出收集盒即可，无需拆解装置结构。针对部分带台阶的特殊轴件，左侧V型块还预留了避让槽，可避开轴件上的台阶结构，保证装夹时轴件的轴线与切削刀头的旋转中心重合，避免出现槽深不均、槽位偏斜的问题。整套装置的所有零部件均采用标准化的机械零件，夹紧螺杆、导向柱、弹簧等易损件都可直接采购标准件替换，后期维护无需定制特殊配件，进一步降低了使用成本。
